Installation de ventilation pour une chaudière à gaz dans

Aucun équipement de chauffage ne peut être utilisé sans un bon échange d'air. La ventilation d'une chaudière à gaz dans une maison privée est particulièrement importante. Il n’ya pas de bagatelle ici, car il s’agit de la vie et de la santé des gens. Une installation incorrecte peut entraîner l’admission de monoxyde de carbone dans une zone résidentielle, qui est mortelle et n’a pas de couleur, pas d’odeur, avec toutes les conséquences que cela entraîne.

Quelques mots sur les documents

La collecte de permis n'a jamais été une expérience agréable. Mais, comme on le sait, toutes les normes et règles sont écrites sur la base d'erreurs réelles. Par conséquent, leur non-respect peut entraîner de gros problèmes et l'amende est la chose la plus anodine qui puisse arriver.

L'installation d'équipements à gaz dans les zones résidentielles est réglementée par plusieurs documents. Tout d’abord, il s’agit du SNiP 42-01-2002. En ce qui concerne la ventilation des chaufferies et des chaufferies dans les maisons privées, ces exigences sont énoncées dans le SNIP 11-35-76.

Conseil: Il existe un autre document utile intitulé Alimentation en gaz, basé sur SNiP 2.04.08-87. Pour le moment, il n'est plus officiellement valable, mais contient de nombreuses informations utiles. De plus, les normes existantes ont été développées sur cette base.

Faits saillants et exigences d'aménagement

Avant d'acheter la chaudière elle-même et d'autres équipements de distribution de gaz, il est nécessaire de déterminer le lieu de son installation. Le plus important est peut-être l’organisation d’un bon échange d’air.

Les exigences

Dans les locaux équipés d'équipements de distribution de gaz, dans lesquels il n'y a pas de supervision professionnelle constante, les règles suivantes sont adoptées pour l'installation de la ventilation.

• Pour les chaudières isolées situées dans des bâtiments résidentiels, le renouvellement complet de l'air pendant 1 heure doit avoir lieu au moins 3 fois.. De plus, le point important est que ces données sont dérivées sans prendre en compte le flux d'air dans le four de la chaudière.
• Selon les besoins, la hauteur du plafond dans la chaufferie devrait être de 6 m. Mais dans la construction de logements privés, il est pratiquement irréel. Par conséquent, pour chaque mètre d’abaissement du plafond, le renouvellement de l’air dans la pièce doit être augmenté de 25%.
• En règle générale, il est très difficile de prévoir un nombre aussi important de cycles d’échange d’air dans une petite pièce de manière naturelle; par conséquent, dans la plupart des cas, un flux artificiel doit être installé.

Important: ces recommandations sont valables pour les systèmes à gaz et à combustible solide. Il n'y a qu'une légère différence d'installation.

Calcul des paramètres du système

Des calculs effectués avec compétence sont la clé d'un fonctionnement long et sûr de l'équipement. Les projets professionnels sont assez complexes, ils incluent la comptabilisation de tous les paramètres. Mais pour le logement privé, cela s'avère souvent superflu. Tout se résume à deux formules avec lesquelles vous pouvez calculer les données de base de vos propres mains.

Pour connaître le diamètre du conduit dont vous avez besoin pour assurer un échange d'air naturel, vous devez disposer des données suivantes.

1. Tout d’abord, c’est le volume de la pièce elle-même, mesuré en mètres cubes.
2. Il est également nécessaire de prendre en compte la vitesse de déplacement de l'air dans la conduite: pour la ventilation naturelle, ce paramètre est de 1 m / s.
3. Et la dernière composante est le même taux d’augmentation du nombre de cycles d’échange d’air, en fonction de la hauteur du plafond plus basse par rapport à la référence de 6 m.

Ensuite, pour plus de clarté, considérons le calcul du conduit sur un exemple spécifique.

• Supposons qu'une pièce ait une largeur de 4 mètres, une longueur de 3 mètres et une hauteur de plafond de 2,7 mètres. Multipliez les données et obtenez un volume de 32,4 m.
• Quant au facteur de taux de change, nous le calculons comme suit: (6 m - 2,7 m) x 0,25 (pourcentage de diminution) + 3 (nombre de cycles sur 6 m) = 3,8.
• Maintenant, nous pouvons calculer combien d’air devrait sortir de cette pièce avec une ventilation naturelle en 1 heure: 32,4 m? x 3,8 = 123 m?
• Avec ces données, nous calculons la section du conduit pour l’échange d’air naturel. Pour ce faire, divisez 123m? En 3600 (le nombre de secondes en 1 heure). Nous obtenons que la ventilation d'une pièce avec une chaudière à gaz doit s'effectuer par un conduit de 0,034 m²?.

Comme vous pouvez le constater, l’instruction est assez simple. Souvent, les tuyaux de ventilation des chaudières à gaz sont contournés car leur prix est nettement inférieur. Les experts recommandent les tuyaux d’égout en PVC. Pour l'exemple ci-dessus, il s'agira d'une section transversale de 204 mm.

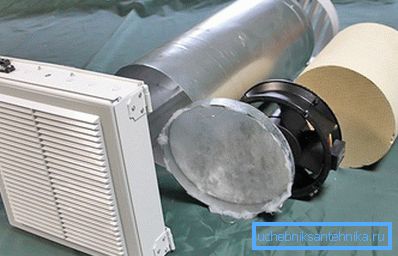

Il est souvent peu pratique et peu pratique de monter des conduits d’air de grandes sections. Dans de tels cas, les canaux standard avec une section de 100-150 mm sont montés et une pression forcée est installée sur eux. Le moyen le plus simple consiste à installer des ventilateurs d’admission et d’échappement de même puissance. En fonction du volume de puissance de l'équipement sélectionné.

Important: le calcul a été effectué pour un conduit, mais dans la pièce il y en a 2: entrée et sortie. Ces deux canaux doivent avoir le même diamètre, dans ce cas 204 mm.

Recommandations d'installation

Il appartient au propriétaire de décider lui-même de la ventilation forcée ou naturelle, en fonction des caractéristiques de son équipement et des paramètres d’une pièce en particulier. Nous avons montré comment effectuer les calculs les plus simples, puis vous pouvez procéder à l'installation du système lui-même. Il y a aussi des limitations et des règles.

Comme vous le savez, les conduits d’air peuvent être installés horizontalement ou verticalement. Quant à l’installation horizontale, elle n’est valable que pour les systèmes à injection forcée. De plus, ils doivent être droits, sans torsions ni virages. La longueur de la ligne dépend des paramètres et de la puissance de l'équipement.

Les conduits verticaux peuvent être utilisés pour la ventilation artificielle et naturelle. La longueur minimale d'un canal vertical droit doit être d'au moins 3 m. Sinon, il peut y avoir des interruptions avec un fardeau naturel.

Les experts recommandent l’installation d’un système combiné. En cas de défaillance de la ventilation forcée, vous pouvez réduire la charge de l’équipement. Ainsi, le système pourra fonctionner avec un échange d’air naturel.

Quel que soit le système que vous préfériez, le volume d'air évacué de la pièce doit être égal à l'entrée. Ne comptez pas uniquement sur le ventilateur d’alimentation, vous devez également installer une injection artificielle sur la hotte.

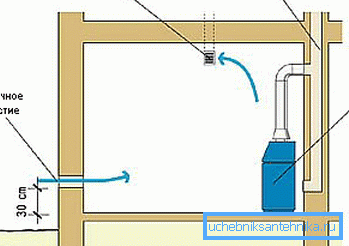

L'emplacement de l'entrée et de l'échappement est déterminé en fonction de l'emplacement de la chaudière. Mais l’afflux se fait toujours directement près de la chaudière ou derrière l’unité.

La hotte doit être placée dans la partie supérieure de la pièce, de préférence aussi près que possible du plafond ou directement dans le plafond. Dans le même temps, la distance entre les conduits d’entrée et d’échappement doit être aussi longue que possible. Idéalement, diamétralement opposé.

Pour les unités puissantes installées dans des cottages avec un grand carré et plusieurs étages, leur sortie de ventilation doit être équipée séparément. En règle générale, il a une décharge forcée, est monté sur le mur extérieur du bâtiment et va au-dessus du faîte du toit.

Sur la vidéo de cet article, vous pouvez voir les détails de l'installation.

Conclusion

Bien que l'installation du système de ventilation dans une maison privée ne soit pas particulièrement difficile et puisse être effectuée à la main, le calcul doit être pris au sérieux. Si vous n’avez pas confiance en vos capacités, vous devriez faire confiance à des professionnels.
