La ventilation d'échappement à la maison quel genre d'elle

Beaucoup d’entre nous, qui construisons nos propres maisons, accordons une grande attention à l’altération de la température. Isolez-le soigneusement, colmez les moindres crevasses, mettez des fenêtres en plastique, etc. On découvre alors que l'air des pièces est vicié, qu'il y a constamment des odeurs désagréables et de l'humidité.

Faites attention! Nous ne devons pas oublier que dans les chambres, nous vivons non seulement, mais aussi respirons. Une vie confortable, vous ne fournirez que le bon dispositif de ventilation par aspiration dans une maison privée ou une tour.

Tous les types de ventilation

Les systèmes de ventilation sont classés en trois groupes:

• but;
• le type de mouvement du flux d'air;
• méthode de déplacement de l'air.

Sur la base des fonctions, la ventilation peut être:

• prise;
• échappement;
• recirculation (récupération) - dans ce cas, lorsque de l'air pur est fourni, une certaine quantité de flux d'échappement chauffé y est mélangée.

En guise de flux en mouvement, les systèmes sont:

• sans canaux - l'air entre par les portes et les fenêtres;
• canal - les flux se déplacent sur un réseau de conduits d'air.

Par la force motrice du système est divisé en:

• naturel;
• mécanique

Dans le premier cas, l'air se déplace en raison des lois de la nature. Dans le second - seulement après le démarrage du ventilateur.

De par ses caractéristiques de conception, l’instruction divise la ventilation en trois types:

• naturel;
• air forcé (forcé);
• mixte, (naturel avec étirement forcé).

Choix optimal

Pour déterminer l'optimalité de l'application d'un système, les conditions suivantes sont prises en compte: la taille de la structure, son matériau et le degré de pureté de l'atmosphère.

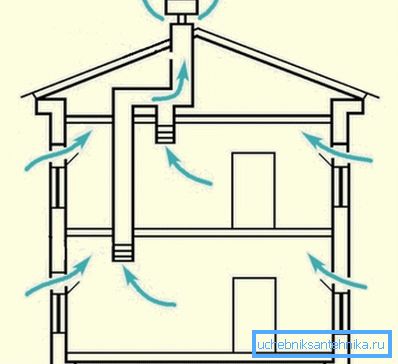

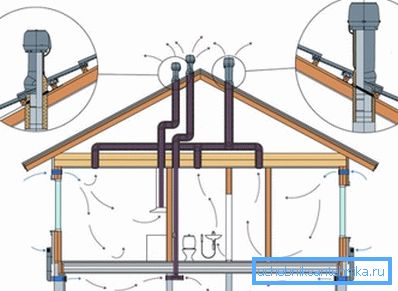

1. La ventilation naturelle est parfaite pour une petite maison construite dans une zone à l'atmosphère propre.. Il convient particulièrement aux bâtiments en adobe, brique, bûches, bois d'oeuvre, mousse, gaz et parpaing, béton argileux.

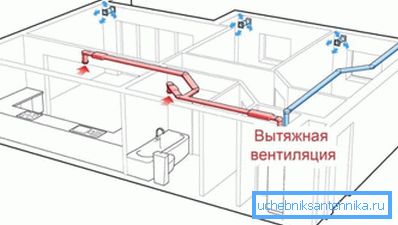

2. La ventilation mécanique par aspiration et par aspiration dans une maison privée est optimale si elle est grande ou située dans une zone polluée. Ce système fournira aux pièces un volume d'air suffisant et le purifiera grâce à l'ajout d'une filtration intégrée.

Cette ventilation convient particulièrement aux bâtiments constitués de panneaux 3D, SOTA, SIP, MDM, béton polystyrène, maisons à ossature «canadienne».

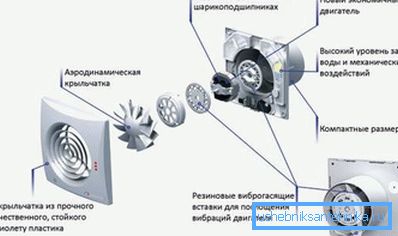

1. Quand un type de ventilation naturel ne peut pas s’acquitter complètement de sa tâche, l’installation d’un système analogique mixte aidera.. Son installation n’est effectuée que dans des locaux très pollués ou dans lesquels du condensat s’accumule. Ce sont les toilettes, les salles de bain, les cuisines, les sous-sols, les caves, les chaufferies.

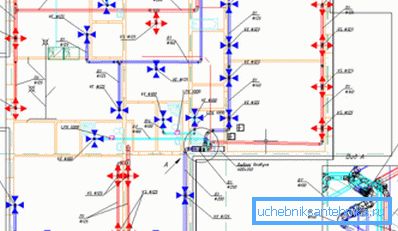

Planification du système

Le dispositif de ventilation peut être divisé en plusieurs étapes.

Arrangement des étapes

1. Calculez le volume d'échange d'air. Au cours de son parcours, il est nécessaire de calculer la quantité d’air d’alimentation requise par le bâtiment en fonction des exigences sanitaires.
2. Détermination du diamètre / de la section des canaux. Cela dépendra de l'efficacité du système.
3. Le choix du type de ventilation.
4. Détermination des points d’entrée / de sortie d’air et des lieux d’installation des équipements.
5. En outre, un système de ventilation et d'extraction de la maison.
6. Arrangement de ventilation.

Il convient de rappeler que le confort de la maison dépend de l’afflux constant d’air extérieur, à la vitesse optimale de déplacement des cours d’eau.

Faites attention! Certains propriétaires, souhaitant l'aérer au maximum, mettent une ventilation trop puissante à l'aide d'un ventilateur, sans prendre en compte la taille des pièces. Un tel échange d'air absorbe trop de chaleur du bâtiment et le refroidit.

Tous les systèmes de ventilation ont leur propre débit volumétrique standard. Si elles sont naturelles, la valeur est-elle égale à 1 m? par heure, si forcé - 3/5 m? Souvent, vous ne pouvez pas vous passer d'une construction forcée.

Par exemple, dans les locaux, la vitesse de circulation de l'air est faible et il n'est plus possible de créer une section des conduits d'air.

1. Lorsque le système est naturel de laisser le volume d’air à 300 m? pendant une heure, des canaux de ventilation de section transversale 250 × 400 ou de diamètre 350 mm sont nécessaires.
2. Lorsque vous utilisez un analogue mécanique, vous pouvez vous limiter à un conduit de 160 × 200 côtés ou de 200 mm de diamètre.

Calcul de la ventilation de la maison

Les données les plus importantes concernant le calcul de la ventilation:

• le nombre de résidents permanents dans la maison;
• zone de construction;
• quantité d'air dans toutes les pièces.

En outre, il convient de rappeler que de nombreux appareils ménagers, tels que les cuisinières, les cuisinières à gaz, brûlent l'oxygène de l'air. Lors du calcul, il est nécessaire de prendre en compte le fait dans quelles pièces vous avez besoin du renouvellement d'air le plus rapide.

Systèmes de ventilation conçus, conformes aux normes sanitaires et techniques en vigueur dans les États-Unis, exprimés en SNiP, GoST, SanPiN, DBNah. Les calculs les plus courants pour la superficie, les exigences sanitaires ou le taux de renouvellement de l'air.

Les calculs les plus simples sont basés sur la surface utile.

1. Ils sont utilisés pour calculer le volume d'air dans les bâtiments résidentiels.
2. Il prend en compte le fait que, conformément aux normes sanitaires en vigueur dans les salons, il est nécessaire de fournir 3 mètres par 1 mètre carré? à l'heure de l'air extérieur.
3. Ce calcul ne prend pas en compte le nombre de résidents permanents. Pour sa mise en œuvre, il est nécessaire de multiplier la superficie totale des pièces de la maison par le taux de renouvellement d'air sanitaire.

Les calculs de multiplicité sont beaucoup plus compliqués que la première méthode.

Faites attention! Cette méthode utilise plusieurs types de données et n'est appliquée que par des professionnels. Le résultat des calculs est le taux d’échange d’air, qui indique combien de fois dans une heure l’air extrait est remplacé par un air totalement urbain. Lors du calcul pour différentes salles, des normes différentes s'appliquent.

Lors de la conception pour les besoins sanitaires, en plus du taux d’échange d’air, les normes (en mètres par heure) par résident permanent sont également utilisées. Ce calcul est également divisé pour différents types de locaux. En conséquence, tous les chiffres calculés sont résumés, le résultat est la valeur du renouvellement d’air requis.

Sélection de la section du conduit

Après avoir calculé l’échange d’air, vous devez choisir vous-même le système et calculer ses canaux.

1. Les fabricants produisent deux types de conduits: rectangulaires et ronds.
2. Les premiers sont réalisés en tenant compte du format de la chaîne, qui devrait être de 3: 1.
3. Pour les systèmes mécaniques, la vitesse de l'air dans la conduite principale doit être de 5 m / s., Dans les branches - 3 m / s. Pour les contreparties naturelles, la valeur est de 1 m / s.

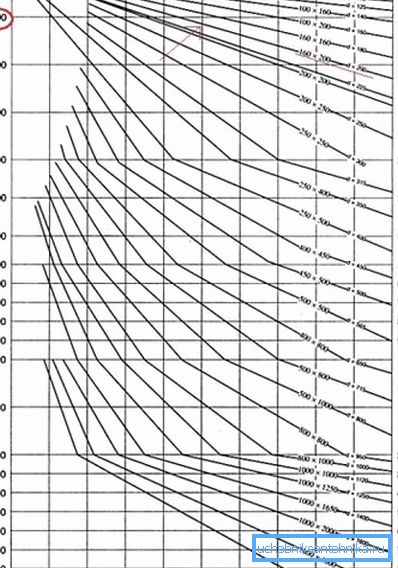

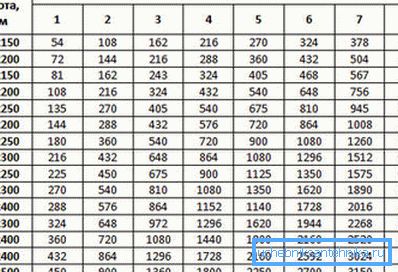

1. Pour déterminer la taille des canaux, un tableau réglementaire prend en compte la vitesse et le coût de l'air.
2. Donc, avec un échange d'air normalisé de 360 ​​m? par heure et ventilation forcée, il est nécessaire d’élire des tuyaux d’une section de 160 à 200 mm ou d’un diamètre de 200 mm.

Besoins de ventilation

Les conditions principales pour la bonne disposition du système de ventilation sont indiquées ci-dessous.

1. L'air évacué du canal est évacué sur le toit, à 1/2 mètre au-dessus de son niveau.
2. Si le système est mécanique, l’air pénètre dans les locaux à l’aide d’une grille d’admission située à 2/3 m du sol.
3. Le mouvement de l'air doit être organisé de manière à ce que l'air du hall, de la pépinière, des chambres à coucher et des autres pièces à vivre se dirige vers les zones les plus contaminées: toilettes, salle de bain, cuisine. Pour cette raison, l'air le moins pur ne pourra pas pénétrer dans les zones résidentielles.
4. Des conduits de ventilation séparés doivent être placés dans la cuisine pour les poêles à gaz et les chauffe-eau à gaz (le cas échéant). Dans cette salle, seul le système mécanique sera efficace.
5. La ventilation doit être installée dans toutes les zones de la maison, sans exception.

Si vous voulez mettre des fenêtres en plastique

Les fenêtres en plastique scellées qui bloquent complètement le flux d'air extérieur dans la pièce sont en forte demande.

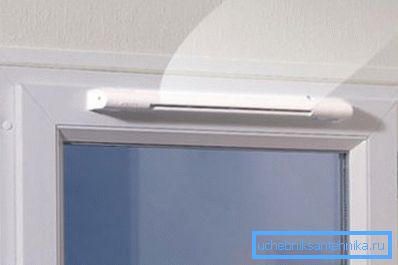

Faites attention! Lors du choix d'un modèle de produit, assurez-vous qu'il dispose d'une vanne d'alimentation. Ce sera l'occasion d'organiser le flux d'air frais dans la pièce.

1. Si aucun élément de ce type n’est installé dans les fenêtres achetées, vous pouvez installer la vanne vous-même dans l’un des murs.
2. C'est une buse de forme ronde qui traverse toute l'épaisseur du mur.
3. De l'entrée et de la sortie, un tel tube est fermé par des réseaux.
4. Si la vanne d'alimentation est installée derrière un radiateur de chauffage, l'air extérieur se réchauffera immédiatement en hiver. Un tel dispositif peut être équipé d'un filtre et d'un capteur de température.

Récupération d'air

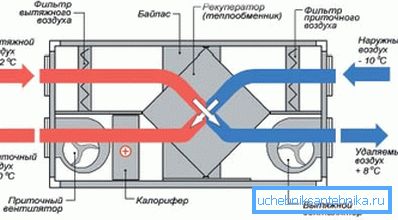

1. À l’heure actuelle, les systèmes de ventilation et d’échappement avec récupérateurs d’énergie thermique deviennent de plus en plus courants.
2. De tels dispositifs chauffent l'air extérieur entrant en hiver.
3. Les installations ont une bonne économie, même si le prix de la conception est plus élevé que celui des analogues mécaniques conventionnels.
4. Cependant, en fonctionnement, il permet d'économiser jusqu'à 40% de la chaleur dans le bâtiment. Le principe de fonctionnement de l'échangeur de chaleur repose sur le chauffage partiel de l'air d'alimentation froid avec un flux d'échappement chaud.
5. S'il y a de fortes gelées, vous pouvez connecter le chauffage intégré au récupérateur. Ainsi, l'air extérieur sera réchauffé plus efficacement.
6. Dans de tels systèmes, l'air entre / est ventilé au moyen d'un ventilateur. Dans la plupart des cas, le matériel supplémentaire est assez volumineux. Sur cette base, il est préférable de le placer dans le grenier.

Conclusion

Un système de ventilation par aspiration équipé de manière compétente dans votre propre maison vous donnera non seulement la possibilité de respirer constamment de l'air frais et prolongera sa durée de vie (voir aussi Ventilation au plafond: caractéristiques et avantages).

La vidéo de cet article vous aidera à comprendre ce problème.
