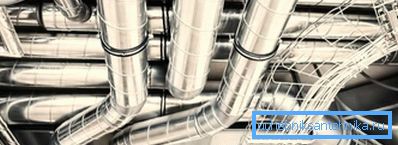

La ventilation en acier galvanisé est une solution

Une personne est confrontée à la question de la bonne organisation de la ventilation lors de la construction d'une petite maison dans le pays, lors de la construction d'ateliers industriels et lors de l'aménagement d'immeubles de bureaux. Pour chaque cas, vous pouvez choisir la meilleure option de ventilation, mais l'utilisation de conduits en acier galvanisé peut être considérée comme une solution universelle dans toutes les situations.

À propos des avantages de la galvanisation

En général, les tuyaux de ventilation peuvent être fabriqués avec de tels matériaux:

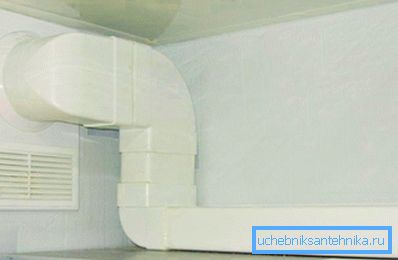

• plastique - le prix de cette solution est minime, mais sa portée est limitée à la construction privée;

• aluminium - ils sont résistants à la corrosion, mais l'aluminium est un métal plutôt ductile, de sorte que ces conduits de ventilation ne tolèrent aucune charge possible;
• en acier galvanisé - pratiquement pas de défauts;
• à partir de matériaux de rebut. Par exemple, le conduit d’air peut être construit même à partir de planches ordinaires épaisses et bien ajustées.

Faites attention! Les évents de pont ne peuvent être recommandés que pour la ventilation de dépendances, par exemple de caves ou de sous-sols dans le pays.

Les conduits de ventilation galvanisés peuvent être utilisés presque sans restrictions. Ils seront facilement en mesure de transporter de l'air chaud ou des vapeurs de substances agressives. De plus, l'acier est capable de résister à des températures élevées tout en conservant une résistance suffisante.

Le plastique est totalement incapable de résister à une exposition prolongée à une température élevée, et il ne peut rien opposer aux effets des substances chimiques. Le seul avantage de ce matériau peut être qualifié de faible poids et de facilité d'installation.

Les tuyaux de ventilation en acier galvanisé peuvent supporter:

• température environ +80? С - sans limite de temps;

Faites attention! Pour la sécurité du personnel, les gaines d'air transportant de l'air chaud sont généralement équipées d'une couche d'isolation thermique.

• pendant une courte période, la température de l'air peut monter à +200? С. même en cas d’incendie dans l’entreprise, le système de ventilation ne permettra pas au territoire de fumer;
• Les tuyaux galvanisés pour la ventilation ne nécessitent pas de protection supplémentaire contre l'humidité. Une fine couche de zingage empêche la corrosion.

Faites attention! Même si l'intégrité de la couche de zinc est compromise, par exemple, si une vis est insérée, l'acier reste protégé. Le fait est que l’acier et le zinc forment un couple galvanique et qu’à la suite d’une réaction chimique, un mince film d’oxyde recouvre la coupe.

Méthodes de production de conduits galvanisés

La technologie dépend directement de la forme en coupe transversale du tuyau.

Les tuyaux de ventilation peuvent être:

• section ronde - caractéristiques aérodynamiques optimales;

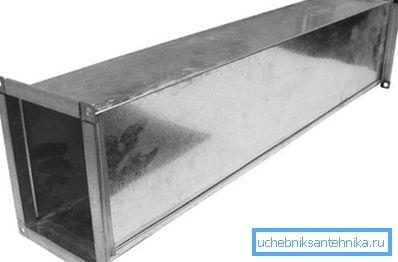

• section carrée ou rectangulaire - L’aérodynamique est légèrement dégradée, mais le tuyau profilé est plus facile à installer grâce aux surfaces planes.

La matière première pour la fabrication de conduits d'air galvanisés est de l'acier galvanisé en tôle mince. En règle générale, l'épaisseur de la feuille ne dépasse pas 1,0 mm, ce qui permet de maintenir un équilibre entre un poids acceptable et une rigidité suffisamment élevée.

La fabrication de la ventilation à partir de la galvanisation est effectuée par l’une des 2 méthodes suivantes:

• dans le cas d'une section ronde, on utilise soit la technologie à enroulement en spirale, soit le simple laminage de produits en feuille avec repliement ultérieur des bords;
• Une seule technologie est utilisée pour les conduits profilés: une tôle galvanisée passe à travers une série de rouleaux qui lui donnent la forme souhaitée. Ensuite, les bords du futur conduit de ventilation sont connectés.

Technologie spirale ondulée

Le rendement est extrêmement élevé. En une minute, la machine traite environ 60 m de bandes. La production de la ventilation galvanisée avec cette technologie consiste dans le fait que la machine plie simplement la bande d'acier afin d'obtenir un tuyau de section ronde.

En même temps, les bobines adjacentes se chevauchent, en raison de la forte tension, le bord des bandes est légèrement déformé et l’étanchéité de la connexion est obtenue.

En plus des performances élevées, les tuyaux produits avec cette technologie se distinguent par une grande rigidité. Un joint à vis joue le rôle de raidisseur, de sorte que, dans des conditions égales, de tels conduits supportent une charge supérieure à celle de la couture en ligne droite.

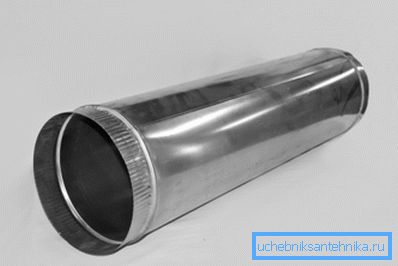

Tuyaux longitudinaux

Les tuyaux de ventilation galvanisés produits par cette technologie sont pratiquement impossibles à distinguer des indicateurs de performance technique à enroulement en spirale. Est-ce que vous avez un peu moins de rigidité.

L'ensemble du processus peut être divisé en 3 étapes:

• la bande de la longueur nécessaire est coupée;
• il passe à travers une série de rouleaux;
• Les bords adjacents du métal sont connectés.

En ce qui concerne le pipeline de profil, tout est souvent préparé aux extrémités de la section pour la connexion ultérieure par bride. La même technologie est utilisée pour fabriquer des conduits de ventilation en acier galvanisé.

Eléments de ventilation galvanisée

Lors de l'installation du système de ventilation, il faudra non seulement des canaux de ventilation galvanisés, mais également un certain nombre d'éléments façonnés. Par exemple, robinets à différents angles de rotation, bouchons, grilles, tés, etc. Sans ces éléments, l'installation est tout simplement impossible.

Robinets

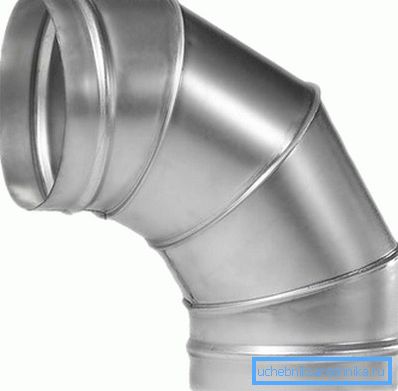

C'est l'un des types d'éléments profilés les plus courants, utilisé dans les cas où vous devez assurer une rotation en douceur du conduit. La caractéristique principale du retrait est l’angle de rotation. Les options disponibles permettent-elles une rotation d’un angle de 15? jusqu'à 90?

Faites attention! La ventilation galvanisée fonctionnera beaucoup moins bien si le conduit tourne plusieurs fois à grand angle. Cela réduit le débit d'air.

En ce qui concerne la production de tarauds, il utilise une bande de largeur variable. En raison de la largeur inégale lorsqu'elle est pliée, la largeur de l'anneau est différente. Il est théoriquement possible d’obtenir n’importe quel angle de retrait de plusieurs de ces anneaux et l’ensemble du taraud consiste à régler la largeur des bandes, mais pour des raisons pratiques, elles sont produites en 15 étapes.

Boîte de ventilation

À proprement parler, le conduit de ventilation n’est qu’un conduit vertical, rectangulaire ou carré, dans lequel sont placées plusieurs sections plus petites. Selon les conditions d'utilisation, des ventilateurs en plastique, en aluminium ou galvanisés peuvent être utilisés.

Si vous coupez mentalement cette construction, l'observateur ne verra pas 1, mais 3 canaux. Le plus grand - un conduit de ventilation commun et 2 plus petits - assure l'élimination des odeurs désagréables de l'appartement sous-jacent. En règle générale, 1 robinet est utilisé dans la cuisine et 1 dans la salle de bain ou les toilettes.

Étant donné la petite surface des cuisines et des salles de bain de la plupart des appartements, de nombreuses personnes réfléchissent à la façon de minimiser la surface de la boîte et de la rendre invisible. Des boîtes de ventilation galvanisées peuvent y contribuer.

Faites attention! Les résidents d'immeubles à plusieurs étages se trompent souvent, considérant le boîtier de ventilation comme leur propriété et le démolissant. S'il s'agit d'un procès devant un tribunal, les futurs constructeurs devront restaurer eux-mêmes les personnes détruites.

Autres raccords

En plus des coudes, lors de l’installation de la ventilation, vous aurez peut-être besoin d’éléments profilés tels que:

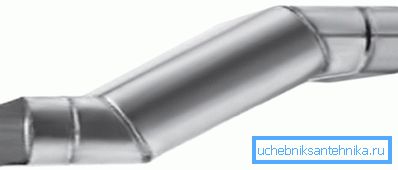

• transitions ou canards - sont utilisés pour déplacer le conduit. En parallèle au décalage en réduisant le diamètre, vous pouvez ajuster la vitesse du flux d'air;

• bouchons - utilisés si nécessaire pour bloquer l'extrémité libre du tuyau;
• robinets-vannes - dispositifs de réglage;
• des clapets coupe-feu;
• croix et tees - sont utilisés pour créer des nœuds complexes du réseau de ventilation;

• Mamelons - utilisés lors de l'installation de tuyaux;

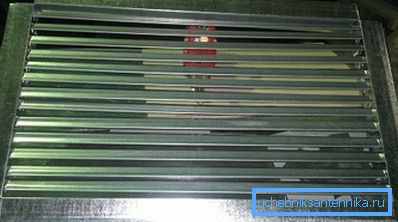

• Grilles de ventilation en acier galvanisé - utilisées pour empêcher les insectes, les petits animaux et les débris du canal de ventilation de pénétrer dans la pièce.

A propos de la technologie de montage

En ce qui concerne le montage du canal sur les murs ou le plafond, vous pouvez le faire avec des pinces ordinaires ou même simplement accrocher le tuyau sur un ruban métallique. Dans les bâtiments industriels pour le montage du conduit dans le support mural vsturovaetsya, et le tuyau repose sur elle.

Faites attention! Si la vitesse de l'air est élevée, la fixation du conduit avec des colliers de serrage ou avec un ruban métallique ne fournira pas une rigidité suffisante. Le tuyau va vibrer, vous avez donc besoin d'un ajustement plus sûr.

Une attention particulière doit être portée à l'étanchéité des joints des différentes sections.

Une connexion peut être faite de plusieurs manières:

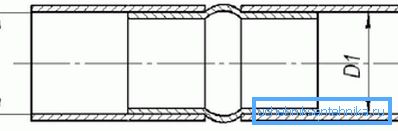

• mamelon. Le mamelon lui-même - une section du tuyau d'un diamètre légèrement inférieur, est simplement inséré dans le conduit avec effort et retourné. Les instructions permettant de rendre l’accouplement sont identiques, et la seule différence est que le diamètre de l’accouplement est supérieur au diamètre du conduit;

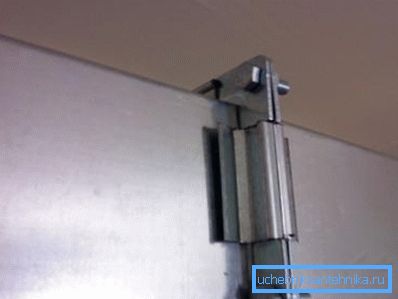

• bride - la résistance des joints est obtenue en serrant simplement les boulons;

• faltsevoe - le joint fiable est fourni par la déformation du joint du métal de différentes sections de tuyaux.

À la fin

La ventilation est une garantie du fonctionnement normal de tout bâtiment, qu’il s’agisse d’un atelier industriel ou d’un salon confortable dans une maison de campagne. Actuellement, il existe de nombreux matériaux pour la fabrication des conduits d'air, chacun d'entre eux est bon à sa manière. Cet article se concentre sur la ventilation galvanisée, peut-être que ce matériau peut être appelé optimal pour les conduits.

La vidéo de cet article décrit le processus de production de tuyaux de ventilation galvanisés.
