Maintenance préventive des systèmes de ventilation

Selon le fait qu’il existe un manuel d’instruction pour le fonctionnement des systèmes de ventilation, sur lequel les appareils et les conduits doivent être réparés et entretenus à titre préventif, il existe un certain délai pour la réalisation de certains types de travaux.

Il convient également de prendre en compte le type de ventilation, qui peut être:

• échappement,
• l'air frais,
• air forcé et échappement.

Ces espèces, à leur tour, sont également divisées par type, telles que:

• total,
• local,
• naturel,
• mécanique (avec entraînement électrique).

Nous vous expliquerons les termes, les méthodes, les types et les types. En outre, cet article contient une vidéo.

Beaucoup de ventilation

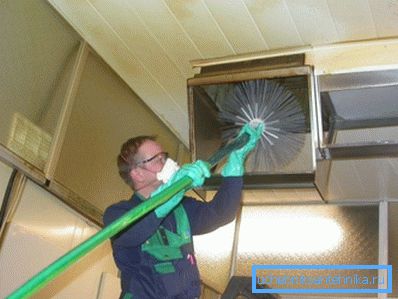

Note Le type et le type de dispositif de ventilation affectent directement le degré de contamination des conduits d'air, ainsi que la nécessité de maintenir la pièce mécanique (pour les extraits et le soufflage).

L'option Ventilation d'alimentation indique que l'air propre (froid, chaud) n'entre que dans la pièce par le pipeline et que son écoulement se produit naturellement par les fenêtres et les portes ouvertes et par diverses fuites dans les culées des mêmes fenêtres et portes.

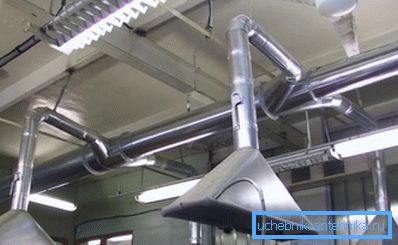

Dans de tels cas, la surpression ne menace pas - cela ne peut se produire que dans des locaux spécialisés très fermés, mais il existe des canaux de dérivation à cet effet. Le flux d'air peut être effectué de manière générale sur toute la surface d'une pièce ou d'un atelier, mais peut également être dirigé vers un endroit spécifique, comme sur la photo ci-dessus, qui est plus économique en termes de consommation d'énergie.

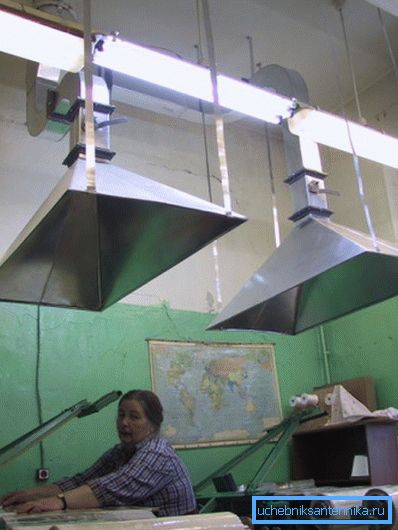

En termes d’apparence, les systèmes d’échappement et de soufflage à usage local sont très similaires les uns aux autres - les mêmes tuyaux et les mêmes parapluies, sauf que le flux d’air circule dans des directions opposées.

Cependant, les appareils d’aspiration, ainsi que les ventilateurs, ont généralement un entraînement électrique qui favorise la circulation du flux d’air. Les gaz d'échappement locaux sont principalement utilisés dans les usines de fabrication pour collecter les gaz nocifs et les odeurs désagréables.

La ventilation d'alimentation et d'évacuation peut être mécanique (avec entraînement électrique) et naturelle - la dernière option est familière à tous, car elle est utilisée dans les immeubles résidentiels de grande hauteur, les bureaux, les magasins, les établissements médicaux et les entreprises. L'échange d'air naturel à travers le système de mines et de canaux peut également être dilué avec des ventilateurs d'extraction de type local, par exemple, vous pouvez le trouver dans les salles de bain des bâtiments résidentiels.

Conditions de prévention et types de travail effectués

Que faire chaque année

1. Il est nécessaire de vérifier les paliers du moteur en rotation des pales (turbine) situées dans l'échangeur de chaleur.
2. Vérification de l'état technique de la roue.
3. Prévention du drainage par siphon.
4. Inspection de la pompe à eau située sur l'échangeur de chaleur.
5. Supports de révision pour l'isolation des vibrations.
6. Test de toute l'instrumentation.
7. Stores de nettoyage des grilles.
8. Inspection de tout le câblage.
9. Vérifier le pipeline de vozduhoprovodyaschego pour détecter les fuites.
10. Traitement des échangeurs de chaleur avec des détergents chimiques.
11. À l'aide des mêmes agents chimiques, nettoyez la cavité interne du conduit.
12. Vérifier l'étanchéité et (si nécessaire) sceller les joints de la canalisation.

Que faire tous les six mois

1. Vérifiez que les filtres des systèmes de ventilation ne sont pas contaminés.
2. Nettoyer le drainage des condensats par des moyens chimiques.

Que faire tous les trimestres

1. Vérifiez la solidité et la souplesse des attaches, ainsi que leur broche.
2. Inspectez les ressorts montés dans les soufflantes.
3. Examinez le garde-courroie pour la position correcte et essayez de le tendre.
4. Retirez la plaque de la roue et centrez-la sur l'arbre.
5. Il peut être nécessaire de régler les arbres des moteurs et des turbines.
6. Contrôle du parallélisme et, si nécessaire, ajustement de la position de l'arbre et de la roue.
7. Prévention des buses de pompe à eau.
8. Vérifiez la chaîne de l'équipement (puissance, contrôle) et serrez les assemblages filetés si nécessaire.
9. Essai de la vanne à trois voies pour le chauffage et le refroidissement de l'air.
10. Lubrification de tous les roulements.
11. Ajustez les courroies.
12. Débogage de la conformité des poulies de ventilateur de poulie motrice au besoin

Que faire tous les mois

1. Inspection visuelle de tout l'équipement.
2. Attaches de révision pour la force et la flexibilité, ainsi que leur prévention.
3. Examinez le garde-courroie pour la position correcte et essayez de le tendre.
4. Retirez la plaque de la roue et centrez-la sur l'arbre.
5. Il peut être nécessaire de régler les arbres des moteurs et des turbines.
6. Phase Testing - Déséquilibre de tension et de courant.
7. Prévention des actionneurs électriques des vannes et des vannes de régulation.
8. Noter les indications de l'instrumentation.
9. Nettoyage et, si nécessaire, remplacement des filtres à air.
10. Vérification de l'état des supports anti-vibration.
11. Prévention des buses d'hydratation, du filtre de la pompe, du réservoir de stockage et des chambres d'irrigation
12. Contrôle de l'échangeur de chaleur, drainage et nettoyage si nécessaire.
13. Inspection visuelle et, si nécessaire, remplacement des courroies.

Ventilation mécanique

Note Ci-dessous, nous examinerons les principaux types de ventilation mécanique qui, contrairement aux installations à échange d’air naturel, nécessitent surtout une maintenance. La circulation d'air forcée est réalisée soit à l'aide d'une turbine entraînée en rotation par un moteur électrique, soit à l'aide d'un éjecteur (l'effet final est presque identique, bien que le prix soit différent).

Entrée

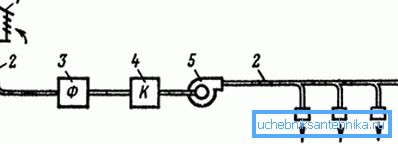

Le système de ventilation du dispositif d’admission d’air, également appelé prise d’air (1), est installé à l’extérieur du bâtiment (généralement sur le toit), mais cherche en même temps un endroit où l’air le plus pur est disponible.

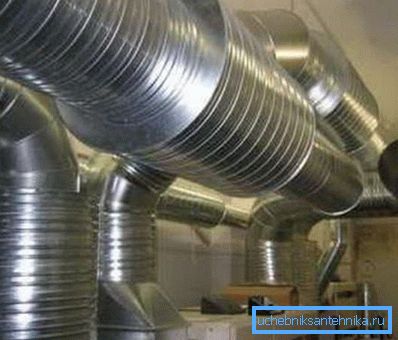

L'air est transporté dans la pièce par le conduit d'air indiqué dans le diagramme par le numéro 2 - ils sont en brique, en béton, en un mélange de laitier et d'albâtre, ainsi qu'en métal et en plastique. Le flux d'air est nettoyé de la poussière à l'aide d'un filtre (3).

Pour que, pendant la saison hivernale, l'air fortement refroidi ne pénètre pas dans la pièce, il passe par les radiateurs (4), où de l'eau chaude et de la vapeur sont généralement utilisés comme caloporteurs, mais l'utilisation de radiateurs électriques est également utilisée. Le flux d'air provoque le déplacement du ventilateur centrifuge (5).

Le numéro 6 désigne une buse avec une entrée d'air par laquelle l'air pénètre dans la pièce - il peut s'agir d'un écoulement local ou déployé (ventilation locale ou générale), qui est régulé au moyen de vannes ou de vannes d'étranglement situées sur le conduit de dérivation du réservoir d'air.

En règle générale, la chambre de travail est équipée pour les ventilateurs, les chauffages et les filtres - ils doivent se trouver dans la même pièce, conformément aux règles de fonctionnement des systèmes de ventilation.

L'air transporté est acheminé vers l'espace de travail dans une zone ne dépassant pas deux mètres de haut - cela correspond à la croissance humaine et permet donc de respirer de l'air pur. À la sortie, un silencieux d’unités de ventilation est installé afin que le flux de sortie n’irrite pas l’audience par des bruits parasites.

Échappement

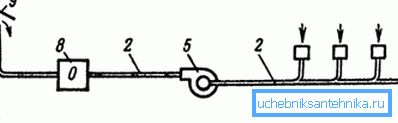

Pour un dispositif d'échappement, des buses avec des trous d'échappement sont nécessaires (sur la figure, elles sont marquées du numéro 7) par lesquelles l'air est aspiré de la pièce, les impulseurs entraînés en rotation par un moteur électrique (5) et des canaux de transport d'air (2).

La figure 8 du schéma indique un dispositif de filtrage pour éliminer le flux de gaz et de poussières, mais les filtres ne sont installés que dans les cas où la concentration de pollution dans l'air rejetée dans l'atmosphère dépasse les normes pour une zone donnée (zones résidentielles, campagnes, montagnes). Les dispositifs de décharge eux-mêmes (9) doivent être installés à 1-1,5 m au-dessus du faîte ou du sommet de la rampe.

Lorsque la ventilation est activée, de l'air pur pénètre dans la pièce par les portes, les bouches d'aération des fenêtres ou les ouvertures spécialement aménagées, ainsi que par les connexions qui fuient de la structure (mêmes fenêtres et portes). Dans certaines situations, le système d'échange d'air peut constituer un inconvénient majeur dans la disposition de l'objet. Il peut y avoir des courants d'air dans la pièce, ce qui, à son tour, affecte la santé humaine.

Alimentation et échappement

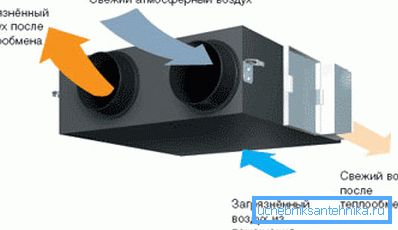

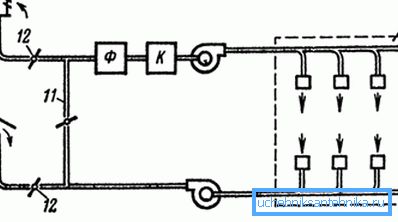

Le plus fonctionnel peut être appelé ventilation d’alimentation et d’aspiration, dont vous voyez le schéma dans l’image supérieure. Ici sont rassemblés deux types d’équipements qui assurent une circulation uniforme de l’air dans la pièce, quelle que soit la température de l’air extérieur.

L'emplacement des parapluies / fentes pour le soufflage et l'échappement est déterminé en fonction des besoins de production d'un atelier ou d'un bâtiment public particulier.

De l’extérieur du bâtiment, il est nécessaire de déterminer l’emplacement de la prise d’air et le principal facteur à prendre en compte est la direction du vent: il est monté du côté des buses au vent pour permettre l’évacuation à une distance minimale de 8 m, ainsi que loin des sources de pollution tierces.

Si l'équipement d'alimentation et d'évacuation est équipé d'une recirculation, l'air aspiré par l'évacuation (10) de la pièce est totalement ou partiellement renvoyé dans la même pièce par le système d'admission.

Le système de recirculation est fourni en raccordant l’air entrant et sortant à un conduit spécial repéré par 11. Toutefois, le débit secondaire ne coule pas de manière arbitraire - il peut être réglé à l’aide de la vanne, signalée par 12.

Note L'utilisation de la ventilation par aspiration avec recirculation dans différents bâtiments permet d'économiser sur le chauffage en hiver et sur son conditionnement en été.

Mais pour le recyclage, il est permis d'utiliser l'air secondaire non pas dans chaque cas, mais seulement lorsqu'il n'y a pas de substances nocives, dans tous les cas, elles ne doivent pas être supérieures à la 4ème classe de danger et ne doivent pas dépasser une concentration de 0.3 qfdc. De plus, l'utilisation du système de recyclage est inacceptable s'il y a des odeurs désagréables dans la pièce, ainsi que des microbes pathogènes et des virus qui ne peuvent pas être filtrés.

Les fans

Note Pour le mouvement forcé de l'air à travers les canaux avec une perte de pression ne dépassant pas 1500 kg / m² Des machines ou des ventilateurs gonflant sont utilisés.

Le plus simple est un ventilateur axial, qui est une turbine située directement dans le conduit - l'air qui y pénètre se déplace avec des pales inclinées le long de l'axe du canal. Dans la sphère domestique, vous pouvez les voir sur les hottes de cuisine.

En raison du faible niveau de puissance, les structures axiales de pompage de l'air ne sont pas utilisées - de nombreux systèmes plus complexes avec redresseurs sont déjà disponibles. Le profilé en aluminium de ce type de systèmes de ventilation, utilisé pour l’installation, facilite grandement l’ensemble de la structure, ce qui rend l’installation d’équipements moins chère.

Conclusion

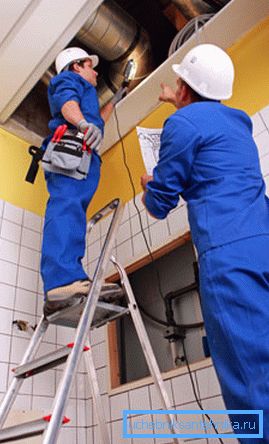

Si vous souhaitez effectuer l'entretien préventif du système de ventilation de vos propres mains, vous devez tout d'abord prêter attention aux recommandations de la société impliquée dans l'installation. Vous pouvez également coordonner les travaux conformément aux instructions du ventilateur émises par le fabricant.
