Pourquoi avons-nous besoin de ventilation forcée: principe

On ne peut pas dire que dans la plupart des cas, mais néanmoins, souvent, la ventilation forcée dans une maison ou un appartement privé est une nécessité extrême qui se pose dans certaines conditions. Très souvent (presque toujours) un tel besoin survient lorsque la ventilation naturelle est insuffisante ou en son absence (à l'exception des fenêtres et des bouches d'aération).

Découvrons ce que c'est et comment monter le système, et la vidéo de cet article nous aidera.

Dispositif et installation de hottes

Tuyaux et conduits

Note La ventilation forcée est un système d'extraction capable d'aspirer l'air d'une pièce et de le transporter à l'extérieur. Dans les cas où l'air est nettoyé chimiquement, cela n'a rien à voir avec la hotte.

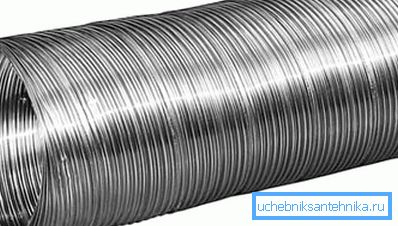

Il est très pratique d’utiliser un tuyau ondulé en métal pour la ventilation forcée d’une maison ou d’un appartement privé. Il peut toujours être tourné dans n'importe quelle direction et, grâce à une surface ondulée, peut être agrandi ou réduit.

Mais ces matériaux de construction ne sont pas utilisés comme canaux - ils sont utilisés pour le traceur pour les yeux, par exemple, dans une cuisine ondulée, il est possible de connecter une hotte aspirante à une fenêtre de ce canal située sur le mur ou, dans de rares cas, au plafond. Le diamètre du tuyau utilisé à des fins domestiques est généralement de 100 mm.

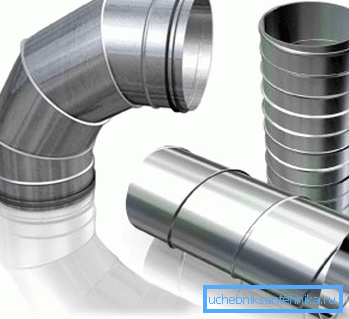

Mais il n’est pas du tout nécessaire d’utiliser des tuyaux ondulés comme joints - des conduits d’air tubulaires courts en métal conviennent tout à fait, c’est-à-dire qu’une telle transition est assemblée à partir de fragments rectilignes et angulaires. Et encore une fois, ce matériau n'est pas utilisé comme canal - il sert de passage dans la zone située entre le ventilateur d'extraction et la fenêtre de ventilation.

Si, dans le cas de bâtiments à plusieurs étages, des conduits d’échappement sont prévus dans le projet et sont situés dans les murs et le grenier, dans le secteur privé, l’ensemble du système doit souvent être installé à partir de zéro. C’est-à-dire non seulement les hottes, mais aussi les canaux de messages.

Aucune instruction à ce sujet ne donne d'indication. Vous devez donc vous fier à la pratique qui suggère qu'un tuyau d'égout de 100 mm de diamètre en PVC convient mieux aux canaux. De plus, en utilisant des raccords en plastique pour les tuyaux, des réductions de caoutchouc et du silicone, il est très facile de combiner le métal et le PVC.

Les fans

Note Tous les ventilateurs peuvent être divisés en fonction du type de fixation de la roue, plus précisément en fonction de sa méthode de pompage de l'air. Ainsi, de telles unités peuvent être canal, radiales (en spirale) et axiales. Dans les conditions de vie, on utilise le plus souvent des appareils de type axial.

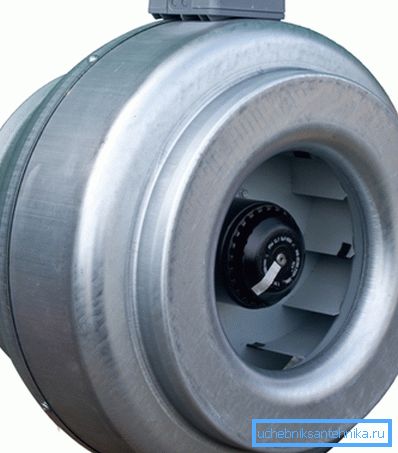

Les moteurs d’échappement de type Channel-VENT sont capables de fonctionner à une température allant de -30 ° C à + 50 ° C - c’est une différence de température possible entre la rue et la pièce. Mais ces unités sont conçues exclusivement pour la poussière, puis, si leur contenu ne dépasse pas 0,1 g / m³.

Dans les cas où l'air présent dans la pièce est pollué par des substances fibreuses, collantes ou explosives, l'utilisation de Channel-VENT n'est pas recommandée, car ces substances peuvent endommager le moteur.

Tableau de paramètres Vesa Channel-VENT

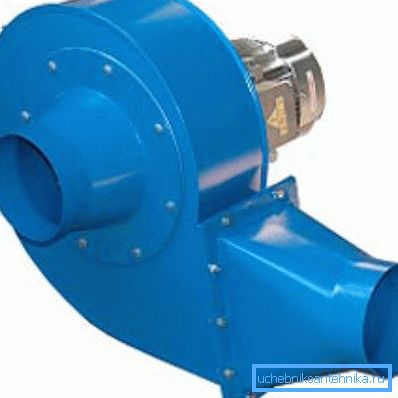

TROMMELBERG MSF-2 peut être utilisé pour évacuer les gaz d'échappement, car la série MSF est spécialement conçue pour les salles où les générateurs diesel et à carburateur peuvent fonctionner, mais où des travaux de soudage sont également effectués.

Le modèle présenté sur la photo ci-dessus a une puissance de 1,5 kW et une capacité de 2 550 m³/ heure et consommation actuelle 4,1A. La turbine d’un moteur triphasé tourne à une vitesse de 2800 tr / min. La buse a une section transversale à l’entrée de 145,155 mm et un encombrement de 540x560x755 mm de niveau sonore à 75 dB.

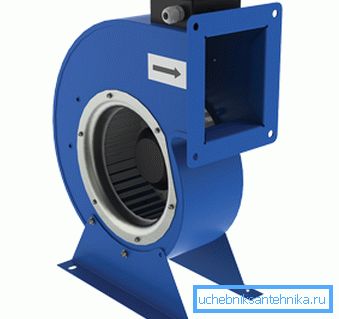

Les ventilateurs en spirale (radiaux) du type VENTS VTsU agissent pour que l'air pénètre dans une pièce ayant un but différent - il s'agit le plus souvent d'ateliers de fabrication et d'appareils (forges forgées, chambres de combustion) et de bâtiments publics.

Les unités de ce type peuvent être montées à l'intérieur et à l'extérieur (le boîtier est en acier polymérisé). Pour mettre le mécanisme en action, des moteurs monophasés bipolaires et quadripolaires avec rotor externe sont utilisés (le rotor externe est en acier galvanisé).

Ce modèle AXCBF-18 est une conception d’échappement super puissante pour l’air chaud d’une capacité pouvant atteindre 20 275 m³/ heure, peut avoir un moteur électrique monophasé et triphasé. Cette capacité est principalement nécessaire pour les ateliers de production et les bâtiments publics. AXCBF-18 n'est pas utilisé dans la vie quotidienne des appartements et du secteur privé.

Les ventilateurs axiaux pour le type d'échappement SISTEMAIR sont utilisés à des fins domestiques, telles que toilettes, salles de bain, débarras et autres dépendances, ainsi que pour de petits espaces publics tels que petites salles de réunion, bureaux, salles de classe, etc.

La performance SISTEMAIR est de 231m³/ heure et si nous tenons compte du fait que son prix est suffisamment démocratique, une telle unité peut se permettre de payer chaque locataire ou propriétaire.

Note Pour remplacer l'air dans la pièce est nécessaire, comme système d'échappement et d'admission. Autrement dit, le vide des moteurs pneumatiques à ailettes ne crée pas, par conséquent, pour assurer la sortie normale de l'air, vous avez besoin de son entrée.

Les nuances du montage

• Les ventilateurs axiaux pour les hottes dans les salles de bains et les toilettes sont fabriqués en hauteur, c'est-à-dire que le moteur lui-même se cache dans la trappe de ventilation et que le gril repose sur un plan le long de son périmètre, bloquant l'ouverture.
• La fixation peut être effectuée à l’aide de vis (des trous de montage sont ensuite prévus sur la grille) ou à l’aide d’un ressort à expansion (antennes). Mais avec la deuxième méthode d'installation entre la surface de travail et la grille en plastique, il est préférable de pomper du mastic à la silicone pour un ajustement parfait.
• N'oubliez pas que les conduits de ventilation sont toujours des passages pour divers insectes et vermines.. Par conséquent, une partie avant mal ajustée de la hotte peut devenir une porte pour eux à cause des fissures possibles.
• Lors de l’installation, veillez également à ne pas endommager ni plier accidentellement la moustiquaire, dont la grille doit être fournie de l’intérieur..

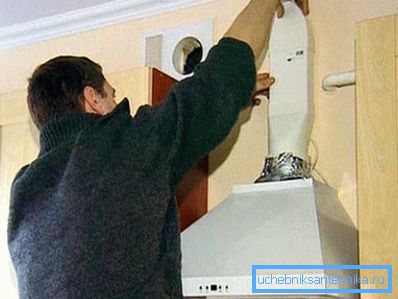

• La hotte de cuisine est installée de manière légèrement différente, puisque l'unité elle-même avec le ventilateur est installée au-dessus du poêle, mais qu'un tuyau en métal ondulé ou un conduit d'air le relie au conduit de ventilation.
• Sur le corps de l'appareil, il y a un tuyau pour la fixation du tuyau, mais au plafond ou au mur, pour amarrer au conduit de ventilation, vous devez installer un adaptateur, qui est bridé au plan, et le tuyau tourne dans le côté intérieur.
• Certains casques articulés de cuisine offrent un placard spécial dans lequel vous pouvez cacher le placard et la cheminée., ne laissant que le plan horizontal inférieur ouvert pour l'admission d'air.

Conclusion

Ainsi, la ventilation forcée dans un appartement ou une maison privée se produit généralement avec un ventilateur axial de puissance différente. Dans la salle de bain et les toilettes, il est souvent connecté en parallèle avec l’éclairage, c’est-à-dire que lorsque le commutateur est allumé, le circuit ferme en même temps l’éclairage et le ventilateur.
