Projet de ventilation: étapes de développement

Comment faire un projet typique de ventilation pour divers locaux? Quelles sont les normes d'échange d'air pour procéder? Comment est calculée la section du conduit?

Essayons de répondre à ces questions et à d’autres.

Pourquoi en as-tu besoin

Mais en fait, pourquoi essayer de faire un projet de ses propres mains quand une masse de spécialistes est prête à offrir le service correspondant? Le motif principal et le plus évident est l'économie. Le coût approximatif du projet de ventilation d’un petit café d’une superficie maximale de 100 mètres carrés est d’environ 15 000 roubles, ce qui semble plutôt impudique dans le contexte de la pénurie persistante de fonds au stade de la promotion des entreprises.

De plus, l’auto-conception du système de ventilation ringard prend moins de temps. L’organisme de profil peut consacrer à la rédaction d’un brouillon pouvant aller jusqu’à un mois. En attendant, comme vous le savez, le temps, c'est de l'argent: il ne s'écoule souvent que quelques semaines entre le début des travaux de finition et l'accueil du premier visiteur.

Les étapes du grand chemin

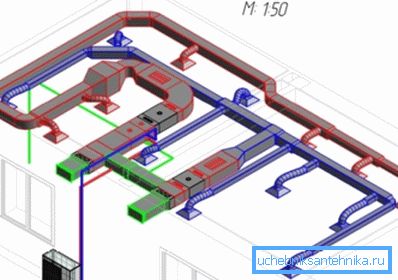

Il est facile de choisir des accessoires avec l’assortiment de magasins locaux. Il est également facile de dessiner un croquis indiquant la taille de toute personne qui n’a pas sauté des cours de dessin à l’école.

Les tâches principales sont réduites à des calculs.

Que pensons nous?

1. Productivité par air.
2. Section des conduits d'air.
3. Capacité des distributeurs d’air pour la ventilation en entrée.

Remarque: la ventilation avec un seul conduit d'évacuation sera une solution acceptable pour un appartement ou une maison privée de petite surface. Dans les lieux publics, il faut de l'air frais.

1. La nécessité de la pression générée par les fans.
2. Le besoin de chaleur, de chauffage et de climatisation.

Dans cet ordre, et passez à autre chose.

La performance

Il est évalué de deux manières:

1. Selon la cylindrée de la pièce et la multiplicité des échanges d'air, qui dépendent de son appartenance à l'un ou l'autre type fonctionnel.
2. Par le nombre de visiteurs.

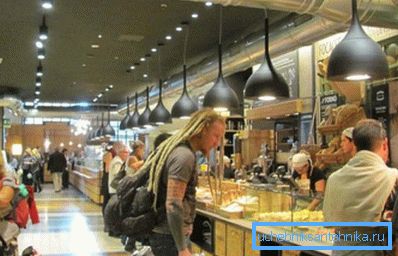

Pour une institution publique, nous devons faire les deux calculs, puis choisir la plus grande des valeurs.

Calcul de la fréquence d'échange d'air

La formule de calcul est L = n * V, où n est le taux de renouvellement de l'air et V le volume total en mètres cubes. Le volume, comme on le sait, est calculé comme le produit de la surface et de la hauteur.

Quel est le paramètre n? Cela dépend du type de chambre.

Remarque: dans certains cas, le SNIP actuel n’indique pas la multiplicité, mais le besoin direct d’échange d’air pour la pièce, les équipements sanitaires, le poêle, etc.

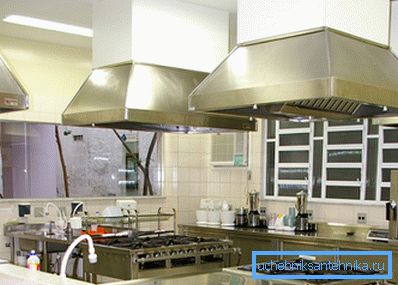

Ainsi, pour la zone de café notoire de 100 m2 avec une hauteur de plafond de 3,5 mètres avec deux cuisinières à gaz et une toilette pour deux cuvettes de toilettes, le besoin d’échange d’air sera approximativement de 2x100x3,5 + (100 * 2) + (50 * 2) = 1000 m3 une heure

Calcul par le nombre de visiteurs

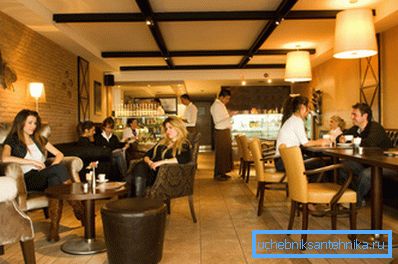

Dans ce cas, l'instruction de calcul est réduite à la multiplication du nombre maximal de visiteurs et de la nécessité pour l'air d'une personne (supposée être de 60 m3 / heure pour le réveillé et de 30 m3 / heure pour le dormeur). Ainsi, avec une occupation maximale d’un café de 20 personnes (personnel et visiteurs), il est conseillé de commencer à partir de 20 * 60 = 1200 m3 / heure. Comme cette valeur est supérieure, il vaut la peine de la repousser dans le futur.

Section

Il est calculé comme suit: S = L * 2 778 / V, où:

• S est l'aire de la section transversale du conduit.
• L - débit d'air.
• V - débit d'air.
• 2 778 - le coefficient de coordination des valeurs, permettant d'obtenir le résultat en centimètres carrés.

Il est clair qu’augmenter le débit réduira la section tout en maintenant les performances. Cependant, le prix excessif est une augmentation du bruit; c'est pourquoi il est généralement limité à des valeurs de 3-4 m / s.

Dans notre cas, à un débit de 4 m / s, la section minimale du conduit sera de 1200 * 2,77878 / 4 = 833 cm2. La simple utilisation de la formule de la surface circulaire nous donne un diamètre de 33 centimètres (arrondi à la taille réelle du tuyau - 350 mm).

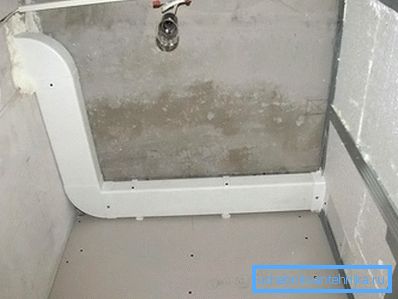

Remarque: dans la pratique, les conduits d'air rectangulaires sont plus souvent utilisés pour les joints cachés. Leur section est égale au produit des côtés: par exemple, la taille de 250x355 mm convient à notre cas.

Distributeurs d'air

Il n'y a pas de formules universelles ici: les produits sont sélectionnés à partir du catalogue en fonction des conditions limites.

Quoi exactement?

• Tailles.
• Débit d'air régulier.
• Longue portée à un débit de 0,5 m / s (Une vitesse plus élevée est perçue comme un courant d'air et crée une gêne pour les visiteurs).
• Niveau sonore. Pour les locaux résidentiels, le niveau de bruit maximal admissible de la ventilation est généralement supposé être de 25 dB, pour les lieux publics: 35 dB.

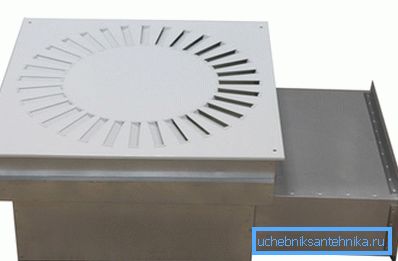

Astuce: il doit y avoir une chambre de pression statique ou un adaptateur devant la grille du répartiteur d’air, ce qui fait que le débit tourne à angle droit. Sinon, l'air sera distribué de manière inégale sur toute sa surface, ce qui entraînera une augmentation du bruit ou une baisse du débit.

La pression

La dépendance de la pression requise sur la surface de la pièce ventilée est linéaire: avec l'augmentation de la surface, la longueur des conduits d'air augmente.

La mauvaise nouvelle pour le concepteur est que le calcul exact de la résistance de la ventilation est très compliqué, car il dépend du poids des variables:

• Le diamètre du tuyau.
• Le nombre de connexions et de tours.
• La présence de filtres et de radiateurs.

La bonne nouvelle est que la pression excessive du ventilateur à performances fixes ne conduira qu'à une légère augmentation de la consommation d'énergie.

C'est pourquoi une estimation simplifiée de ce paramètre est habituellement utilisée:

• 75-100 Pa sont considérées comme la norme pour les pièces d’une superficie de 50 à 150 m2.
• Avec une superficie de 150-350 m2, il convient de se concentrer sur 100-150 Pa.

Puissance thermique

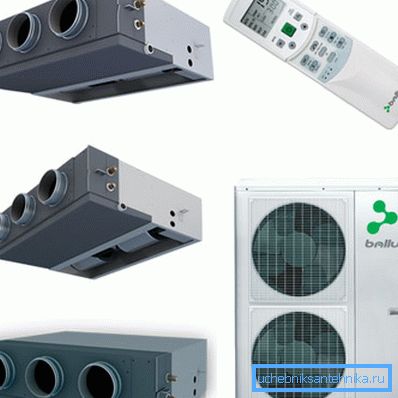

Souvent, un projet de travail sur la ventilation implique le calcul de la puissance des systèmes de chauffage et de climatisation.

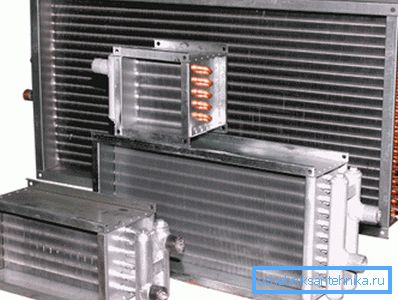

La capacité calorifique de l'air ne variant pas beaucoup avec la température, le besoin de chaleur du radiateur ou du climatiseur gainable n'est déterminé que par la capacité de ventilation et le delta de température entre l'air frais et la rue.

La puissance thermique est calculée par la formule suivante: P = Dt * L * 0,336, où:

1. P est la puissance thermique en watts.
2. Dt est la différence de température entre la rue et le flux entrant en degrés.

Astuce: la température normale de l'air soufflé en hiver est de + 18 ° C.

1. L - débit d'air en m3 / heure.
2. 0,336 est la capacité calorifique de l'air en W * h / m3 * s.

Ainsi, à une température extérieure de -15 ° C et un flux entrant de 1 200 m3 / heure, le besoin de capacité calorifique de l'appareil de chauffage sera de 33 * 1200 * 0,336 = 13305 W.

Conclusion

Nous espérons que les informations fournies au lecteur seront utiles. Des informations supplémentaires sur la façon dont le projet est rédigé pour la salle seront proposées dans la vidéo de cet article. Des succès!
