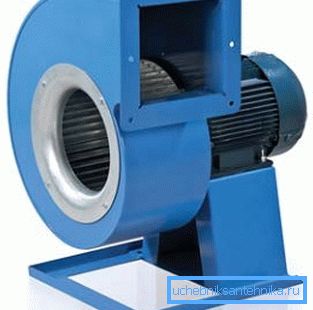

Qu'est-ce qu'un escargot de ventilation: caractéristiques de

Le soi-disant escargot pour la ventilation ne peut pas toujours signifier le même type de dispositif de ventilation coercitive - les principales caractéristiques communes sont la forme de l'unité, mais pas le principe de fonctionnement et la direction du flux d'air.

Les dispositifs d'injection de ce type peuvent:

• radicalement différent sur le principe des lames de l'appareil;
• et peut également être du type entrée ou sortie, c'est-à-dire diriger le flux dans la direction opposée.

Ils sont généralement utilisés pour les chaudières à combustibles solides de grande taille, les ateliers de production et les bâtiments publics, mais à peu près tout ce qui suit, ainsi que la vidéo de cet article.

Ventilation mécanique

Note Les unités d'injection / aspiration à moteur électrique, appelées cochlée, ne conviennent à aucun type de ventilation, car elles ne peuvent diriger le flux d'air que dans un sens.

Types de ventilation

• Comme vous pouvez le voir sur l'image du haut, le mot ventilation signifie peut-être complètement différentes méthodes d'échange d'air et vous n'avez peut-être même pas entendu parler de certaines d'entre elles, mais nous n'aborderons brièvement que les plus élémentaires.
• Premièrement, il existe une méthode d’échappement bien connue lorsque l’air chaud ou pollué est retiré de la pièce.
• Deuxièmement, il existe une option d’approvisionnement, le plus souvent c’est l’addition d’air frais.

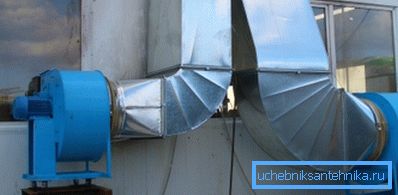

• Troisièmement, il s’agit d’une combinaison, c’est-à-dire une option d’alimentation et d’échappement.
• Les systèmes ci-dessus peuvent fonctionner de manière naturelle, mais ils peuvent également fonctionner de manière forcée, en utilisant des ventilateurs axiaux (axiaux), radiaux (centrifuges), diamétraux (tangentiels) et diagonaux. De plus, la hotte et le flux d'air peuvent être effectués en mode général ou en mode local. C'est-à-dire que le conduit est fourni à une destination spécifique et remplit la fonction de soufflage ou d'échappement.

Des exemples

Note Nous examinons ci-dessous plusieurs types d'escargots utilisés pour les principaux types de ventilation.

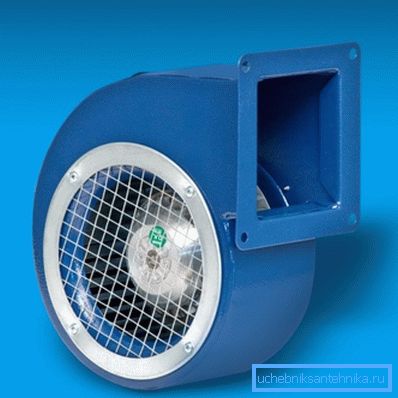

Le BDRS 120-60 (Turquie) est un escargot à échappement radial de 2,1 kg, d'une fréquence de 2325 tr / min, d'une tension de 220 / 230V / 50Hz et d'une puissance absorbée maximale de 90W. Dans le même temps, BDRS 120-60 est capable de pomper 380 m au maximum.³/ min d’air avec une plage de température de -15 ° C à +40 ° C, classe de protection IP54.

BDRS peut avoir plusieurs tailles, le moteur rotatif externe est en acier galvanisé et est protégé du côté par une calandre chromée, ce qui évite la pénétration d'éléments tiers sur la roue.

Le ventilateur radial d'admission-d'échappement résistant à la chaleur Dundar CM 16.2H est généralement utilisé pour pomper de l'air chaud dans des chaudières à combustible solide, bien que les instructions permettent également son utilisation pour des locaux à usages divers. Le débit d'air pendant le transport peut avoir une température de -30 ° C à +120 ° C, et l'escargot lui-même peut être réglé à 0 ° C. (position horizontale), 90?, 180? et 270? (moteur du côté droit).

Le modèle CM 16.2H a un régime moteur de 2750 tr / min, une tension de 220 / 230V / 50Hz et une consommation de puissance maximale de 460W. L'unité pesant 7,9 kg est capable de pomper un volume maximal de 1765 m³/ minute d’air, niveau de pression 780Pa, degré de protection IP54.

Diverses modifications de VENTS VShCHUN peuvent être utilisées pour les besoins de ventilation et de ventilation d’air soufflé et de climatisation dans des locaux à usages divers et ont une capacité de transport d’air jusqu’à 19 000 m³/ heure

Une telle volute centrifuge comporte un corps et une hélice à rotation hélicoïdale, montés sur l’axe d’un moteur asynchrone triphasé. Boîtier VSHCHUN en acier recouvert ultérieurement de polymères

Toute modification implique la possibilité de faire pivoter le boîtier vers la droite ou vers la gauche. Cela vous permet de relier les conduits d’air existants à n’importe quel angle, mais le pas entre la position fixe est de 45 °.

Également sur différents modèles, des moteurs asynchrones à deux temps ou à quatre temps avec rotor externe peuvent être utilisés, et son rotor en forme de pales incurvées vers l'avant est en acier galvanisé. Les roulements à rouleaux augmentent la durée de vie de l'unité, les turbines équilibrées en usine réduisent considérablement le bruit et le niveau de protection est IP54.

De plus, pour VSBUN, vous pouvez régler la vitesse de vos propres mains à l’aide d’un contrôleur à transformateur automatique, ce qui est très pratique pour:

• changement de saison;
• conditions de travail;
• locaux et ainsi de suite.

De plus, plusieurs unités de ce type peuvent être connectées en même temps à l'autotransformateur, mais la condition principale doit être remplie sans faute: leur puissance totale ne doit pas dépasser les caractéristiques du transformateur.

Caractéristiques techniques VENTS VSHCHUN

Note Le tableau ci-dessus montre les caractéristiques techniques de seulement quelques modifications de VENTS VSHUN.

Conclusion

Il est à noter que les escargots de ventilation peuvent être utilisés non seulement pour des volumes importants (ateliers de production, bâtiments publics, etc.), mais également pour les besoins domestiques, en particulier pour le chauffage. Bien entendu, le prix des unités sera très différent, mais ceci est régi par un pouvoir croissant ou décroissant.
