Qu'est-ce que la ventilation par aspiration -

La ventilation est l’un des systèmes techniques de maintien de la vie qui assure la circulation efficace de l’air dans tout type de pièce. L'absence de système de ventilation bien organisé peut entraîner une stagnation de l'air et des modifications du niveau d'humidité pouvant entraîner la formation de moisissures, de champignons et d'odeurs désagréables dans la pièce. Voyons comment fonctionne la ventilation par aspiration et à quel point elle est bonne.

But de la ventilation et ses types

La tâche principale de ce système est de faire circuler le flux d'air dans les locaux. Elle est réalisée en organisant le mouvement de l'air entrant dans la pièce depuis l'extérieur et son extraction en douceur.

Pour votre information! Le flux d'air de la rue repose sur le principe de la ventilation par aspiration. Sans cela, dans la pièce avec une hotte en état de marche, l’air se raréfierait.

Systèmes de ventilation domestiques

Le système de ventilation par aspiration des logements et, par exemple, des bureaux peut être divisé en:

• Personnalisé, c'est-à-dire desservant une ou plusieurs pièces adjacentes. Il s’agit généralement d’une cuisine et d’une salle de bains ou de la ventilation d’une maison privée. Lorsque l’échange d’air naturel est impossible, il est nécessaire d’installer une ventilation aspirante avec contrainte. Pour cela, un ventilateur (centrifuge ou axial) est intégré dans le canal de ventilation.

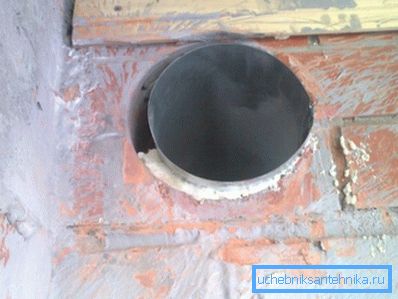

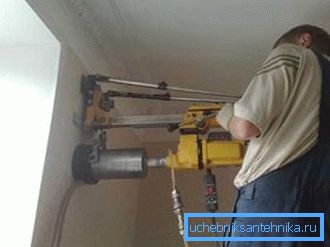

• L'aspiration de l'air des salles de bain se fait généralement par de petites cheminées pour la ventilation, posées dans la construction de plafonds ou directement dans la rue à travers le mur extérieur.
• Il est possible de combiner des extraits de plusieurs salles de bains dans un même canal.

Note! En règle générale, le ventilateur est facilement connecté avec vos mains en parallèle avec le commutateur d'éclairage. Parfois, un relais de temps supplémentaire est installé pendant un moment, prolongeant le fonctionnement du ventilateur après avoir éteint l'éclairage.

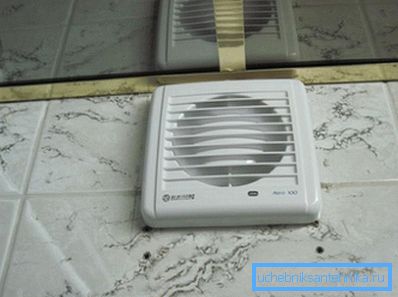

• Les ventilateurs sont équipés d'une vanne spéciale qui permet à l'air de se déplacer lorsque l'unité est allumée et verrouille le passage lorsqu'il est éteint.

• Dans les cuisines, un parapluie est installé pour évacuer la fumée et la vapeur au-dessus du poêle. La hotte est équipée d'un ventilateur et d'un filtre composé de:

• Grilles et saletés.
• Cartouche contenant des substances qui neutralisent les odeurs désagréables. Il s’agit généralement d’un absorbant, par exemple de charbon actif. Cet appareil doit être remplacé environ 2-3 fois par an car il est sale.

• Central. Celles-ci sont disposées, par exemple, dans des immeubles à appartements, où la ventilation par aspiration est assurée par un système de canaux séparés qui ont accès au toit de l'immeuble. Cela est particulièrement vrai pour les bâtiments préfabriqués en béton armé, où la conception de systèmes d'échappement individuels est difficile.

• Chaque appartement dans la salle de bain et la cuisine a une sortie avec une grille de ventilation intégrée au canal de ventilation vertical.
• Tous les canaux vont sur le toit où des ventilateurs sont installés au-dessus d'eux.
• Vous pouvez combiner les canaux verticaux dans un au-dessus du bâtiment et installer un puissant ventilateur.
• S'il existe un plancher technique dans le bâtiment, les canaux de ventilation verticaux sont assemblés dans un conduit d'air principal commun dans cette pièce. Il peut servir au moteur pour la ventilation d'échappement, installé dans une superstructure au-dessus de la salle des machines d'un ascenseur.

Intéressant Une des caractéristiques de la ventilation centrale des immeubles d'habitation est l'isolation phonique. Pour que les voisins ne s'entendent pas à travers les canaux de ventilation, des absorbeurs acoustiques spéciaux y sont installés.

• Combiné Les systèmes d'échappement sont dotés des avantages et des inconvénients de la ventilation centrale et individuelle.

En plus des ventilateurs, l'installation dans les systèmes de ventilation d'une vanne de ventilation d'extraction ou d'une simple grille fournissant un échange d'air sans contrainte est pratiquée. La soupape de ventilation est un registre réglable avec un élément de fixation, responsable de l'intensité de l'évacuation de l'air de la pièce.

Tous les appareils ci-dessus sont montés directement à l'entrée du conduit de ventilation.

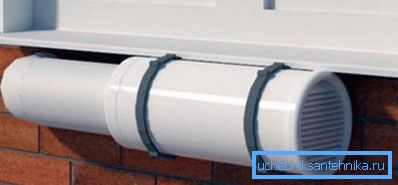

Attention! Dans les pièces où les fenêtres en bois pour métal-plastique n’ont pas encore changé, vous ne pouvez pas vous inquiéter de la circulation naturelle de l’air, même lorsque les fenêtres sont fermées. Lorsque vous remplacez des fenêtres par du plastique, essayez d’acquérir des modèles avec une vanne d’air intégrée.

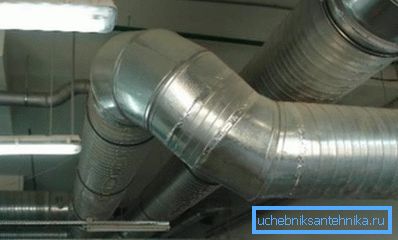

Ventilation des locaux industriels

La ventilation industrielle par aspiration, en plus de créer un environnement de travail confortable, remplit plusieurs tâches en fonction du but de la production:

• Élimination des vapeurs dans les zones particulièrement dangereuses.
• Assurer une traction suffisante dans les chaudières.
• Souffler des parties chaudes supplémentaires, etc.

Les systèmes de ventilation en production sont conçus en tenant compte de nombreux facteurs:

• But de l'entreprise.
• Zone de locaux industriels.
• Le nombre de personnes travaillant dans une pièce et leur type d'activité.
• Le nombre et la nature des équipements utilisés dans les ateliers, etc.

Faites attention! Lors du calcul de la ventilation, les caractéristiques climatiques de la région dans laquelle est située la production doivent être prises en compte.

Selon le principe de fonctionnement, la ventilation d'échappement en production peut être:

• Naturel.
• Forcé.
• Type mixte

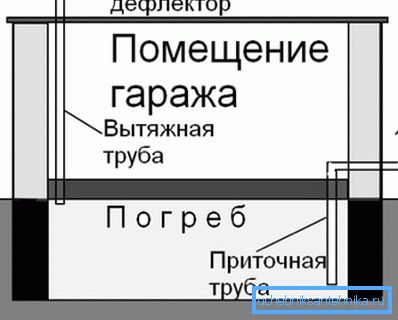

La ventilation naturelle dans la production, comme dans la vie quotidienne, est réalisée avec une pénétration d'air libre de l'extérieur et son extraction par les conduits de ventilation.

La poussée avec cette méthode de ventilation des pièces dépend des conventions de l’atmosphère environnante:

• La pression.
• Différences de température.
• Vitesse du vent

L'utilisation de l'air passe par les trous des conduits de ventilation. Dans les locaux de production, ces ouvertures sont situées à une hauteur de 180 et 400 cm du sol.

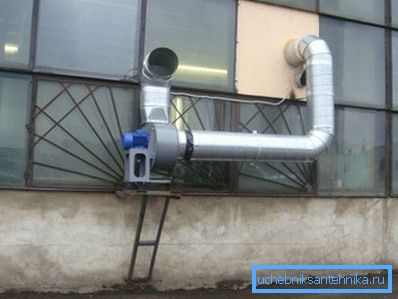

Le système forcé est équipé d'un équipement spécial - des ventilateurs axiaux, qui aident à éliminer activement l'air évacué de la pièce.

Dans le cas de l'utilisation d'un circuit de ventilation forcée à air forcé, le ventilateur fournit une alimentation en air supplémentaire dans le volume requis, augmentant ainsi l'efficacité de l'échange d'air.

La puissance du ventilateur est sélectionnée en fonction des calculs de conception du renouvellement d’air requis.

Astuce! Lors du choix d'une unité appropriée, il est déconseillé de s'écarter fortement (avec une marge) de cette valeur, car le prix d'un ventilateur industriel dépend directement de sa puissance. En outre, cela entraînerait un dépassement inutile des coûts liés à la poursuite de ses opérations.

Conception du système de ventilation

Outre la création de toute autre communication technique, le dispositif de ventilation par aspiration est précédé de calculs et d'une conception.

Ce processus est effectué conformément aux spécifications techniques et consiste à:

• Détermination de la puissance de ventilation optimale pour une pièce ayant un volume et un but spécifiques.
• Calcul des longueurs et des sections de conduits d'air.
• Réalisation de raccords de gaine et de dispositifs supplémentaires.
• Calcul et sélection du matériel.
• Le choix des consommables.

Détermination de l'échange d'air

L’instruction technique principale pour la conception de la ventilation est le SNIP 41-01-2003, qui régit le taux d’échange d’air normatif pour différentes pièces, en fonction de leur fonction. En outre, ce document établit les normes suivantes de consommation d’air horaire par une personne, en fonction de la profession:

Note! En raison des règles et réglementations en vigueur pour les systèmes d'échange d'air, il est recommandé d'installer une ventilation aspirante avec l'aide de travailleurs spécialisés.

• Pour les locaux de production:

• Avec ventilation naturelle - 30m3.
• Sans ventilation naturelle - 60m3.

Taux de renouvellement de l'air réglementaire - valeur sans unité de mesure, indiquant le nombre de remplacements complets de l'air dans une pièce donnée en moins d'une heure

• Pour les locaux d'habitation, le taux de renouvellement de l'air est de 1 mais pas moins de 30 m3 / h par personne.
• Pour les salles de bains et les cuisines, le taux de renouvellement d'air est de 1,5, mais pas moins de 60 m3 / h par personne.

Connaissant ces valeurs et paramètres de la pièce, il est possible de calculer la capacité nominale de ventilation de deux manières:

• La première avec l'utilisation du taux de renouvellement de l'air selon la formule L = n * V, où:

• L est la puissance de ventilation calculée.
• n - fréquence normative de l'échange d'air.
• V est le volume de la pièce, égal au produit de sa superficie et de sa hauteur.

En règle générale, la puissance nominale requise du système de ventilation se situe dans la plage suivante:

• 100-500 m3 / h pour les appartements.
• 1000-2500 m3 // h pour les maisons privées.
• 1000-15000 m3 / h pour les locaux administratifs, les entrepôts et les locaux industriels.

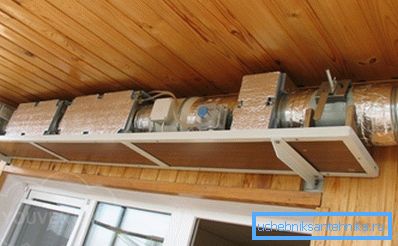

La composition du système de ventilation

Ayant reçu la capacité nominale de ventilation, vous pouvez commencer à établir la disposition de ses éléments principaux.

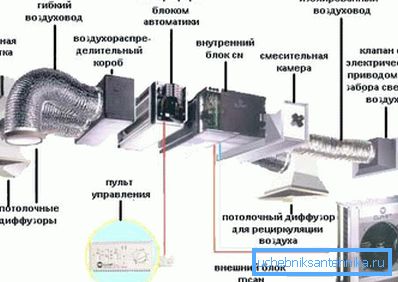

La composition d'un système de ventilation typique comprend:

• Tuyau de ventilation d'échappement - conduit d'air rond ou boîte de section rectangulaire pour la distribution de l'air dans toutes les pièces. Sa longueur, sa configuration et sa superficie en coupe dépendent de la configuration des locaux, ainsi que des caractéristiques de conception d'un système particulier et de son objectif.
• La grille d'entrée d'air est montée directement à l'entrée du conduit de ventilation.
• Ventilateur garantissant un échange d'air suffisant.
• Filtre pour la purification de l'air des impuretés mécaniques et chimiques. Les filtres sont utilisés à la fois dans la production dangereuse (garages, services automobiles, etc.) et dans la vie quotidienne. Il existe deux types de filtres:

• Remplaçable à usage unique.
• Effacé. Ils peuvent être démontés, nettoyés et remis en place.

Nous vous rappelons qu'il est préférable de prévoir la conception et l'installation du système de ventilation dans les mains de professionnels.

Conclusion

Vous connaissez maintenant la différence entre une ventilation par aspiration naturelle et une création artificielle, équipée dans des pièces très humides. Dans ce cas, il est préférable de construire ce système avant la fin de la réparation, afin de masquer plus facilement les ramifications inesthétiques du conduit.

Dans la vidéo présentée dans cet article, vous trouverez des informations supplémentaires sur ce sujet.
