Que sont les échangeurs de chaleur pour la ventilation: les

Remplacer l'air de la pièce lorsque la différence de température à l'intérieur et à l'extérieur est toujours menacée, voire même inacceptable. Par conséquent, la fabrication d'échangeurs de chaleur pour la ventilation est dans certains cas essentielle pour créer des conditions civilisées.

De telles constructions peuvent fonctionner à partir d’électricité, d’eau et de la chaleur naturelle de la couche supérieure du sol, mais leur coût, qui est tout à fait naturel, sera très différent l’une de l’autre. Nous sommes maintenant attentifs aux options les moins chères et l’exhaustivité des informations vous montrera la vidéo présentée dans cet article.

Échangeurs de chaleur

Note Les échangeurs de chaleur électriques, au sol ou à eau pour la ventilation sont conçus pour stabiliser la température de l'air aspiré. Ainsi, en passant à travers un appareil chauffé ou refroidi, le flux d'air peut être chauffé ou refroidi en fonction des conditions de température de l'appareil.

Les différences

1. Comme nous l'avons dit, il existe trois types d'échangeurs de chaleur en fonction de la méthode de maintien de leur température:

• électrique (convertit l'électricité en chaleur ou en froid);
• eau (utilise la température du liquide de refroidissement dans le système de chauffage ou le réchauffeur d'air);
• eaux souterraines (utilise la température naturelle de la couche supérieure de la terre).

1. En outre, les unités souterraines peuvent également être différentes, c’est-à-dire sans canal et sans canal. Les installations en canal impliquent un système de tuyaux (conduits) enfouis sous le sol à travers lesquels passe l'air aspiré.
2. Mais pour une installation sans tuyau, les tuyaux ne sont nécessaires que pour aspirer l'air de la surface et l'aspiration dans la pièce - le traitement thermique a lieu dans une niche spéciale, généralement remplie de gravier, mais plus en aval.

Note Il existe un autre type d’échangeur de chaleur: il s’agit d’un récupérateur, qui signifie littéralement «recevoir ou rendre». Il s’agit d’une installation de surface qui utilise la chaleur des gaz provenant de la pièce. C'est-à-dire que l'air aspiré au contact du flux éjecté traverse la paroi mince, maintenant ainsi une température constante.

Systèmes d'eau

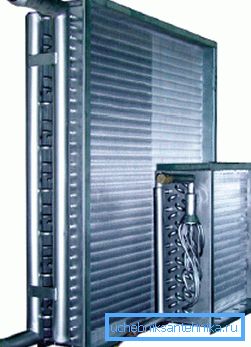

Un échangeur de chaleur à eau à deux, trois ou quatre rangées pour l'air frais peut être intégré dans le système d'alimentation en chaleur - c'est exactement ce que notre industrie produit pour les produire (il est possible qu'il existe d'autres options quelque part). Un plus grand nombre de rangées contribue à augmenter la surface de contact de l'air d'admission avec le fluide caloporteur (à travers la paroi).

Mais plus il y a de tuyaux d’air, moins il y a d’espace disponible pour la transmission du liquide de refroidissement. Par conséquent, vous devez augmenter de manière significative la taille du mélangeur ou trouver un terrain d’entente.

Le principal problème des échangeurs de chaleur de ce type est l'impossibilité de réguler la température de l'air d'admission - cela dépend entièrement du chauffage de l'appareil de chauffage, mais il existe un moyen de sortir. Afin de pouvoir réguler la température du flux, installez une vanne à trois voies qui dirige le fluide caloporteur sur un grand ou un petit cercle.

Et il peut également généralement arrêter son mouvement avec un échauffement suffisant du grand cercle, comme requis par les instructions. En d’autres termes, si le capteur indique que la pièce s’est suffisamment réchauffée, le liquide de refroidissement est envoyé dans un petit cercle, ainsi la circulation se poursuit, bien que la zone de transfert de chaleur soit pratiquement annulée.

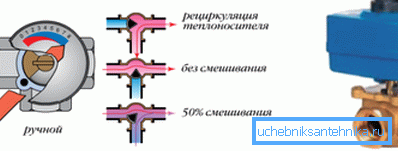

Les grues à trois voies sont:

• mécanique, où le contrôle du débit de liquide de refroidissement est effectué manuellement;
• automatique, où le flux est dirigé par un servo alimenté par 220V (son prix est bien entendu beaucoup plus élevé).

La dernière option vous permet de régler une certaine température et le réglage du chauffage se fera en mode automatique, maintenant ainsi non seulement la température de l'eau, mais également celle de l'air aspiré qui passe dans le mélangeur.

Systèmes d'eaux souterraines (souterraines)

L'échangeur de chaleur au sol pour la ventilation est avantageux sur le plan financier, car vous dépensez de l'argent uniquement pour son installation et ses matériaux, et vous obtenez l'énergie thermique gratuitement des entrailles de la terre.

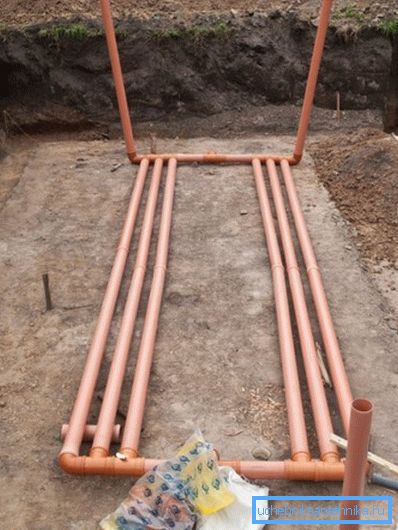

Le plus souvent, pour l’installation d’un tel système, on utilise des tuyaux en polychlorure de vinyle (PVC) d’un diamètre de 200 à 250 mm. Ils sont conçus pour la pose d’égouts - ils sont relativement bon marché et très faciles à installer grâce aux douilles et aux bandes d’étanchéité. De plus, la pose de conduites d’égout sur les virages ne nécessite aucun travail de soudure ou de collage - de telles différences sont possibles grâce aux raccords (angles, tés, quadranges et réductions).

Lors de la pose souterraine de tuyaux, il est nécessaire d’adhérer à une certaine profondeur, qui dépend du niveau de sol qui gèle dans la région. Par exemple, si, dans votre région, le sol gèle à une profondeur d’un mètre en hiver, il fait chaud en dessous d’un demi-mètre.

Par conséquent, l'installation doit être effectuée à une profondeur d'un mètre et demi ou de deux mètres, lorsque la température ne tombe pas en dessous de 10 ° C. Il est également nécessaire d’observer une pente d’environ 2 cm / 1m pour permettre au condensat de s’écouler à l’intérieur.

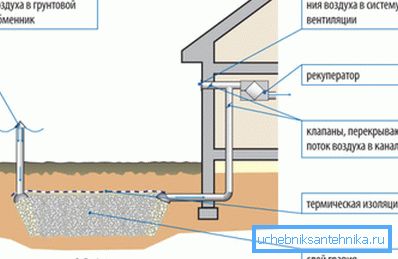

Mais si vous souhaitez installer un tel système chez vous, vous pouvez le rendre totalement sans voix. En d’autres termes, au lieu de tuyaux enfouis sous le sol, vous utiliserez une niche remplie de gravats, qui servira de lieu de chauffage de l’air aspiré.

Pour ce faire, encore une fois, vous devez connaître la profondeur du sol qui gèle dans votre région. Ainsi, en vous écartant de 0,5 à 1 m, creusez une fosse à une profondeur de 3,5 à 4 m et large de 80 cm. La fosse est remplie de gravier (plus la fraction est grande, meilleur échange d'air) fait exactement 3,5 à 4 mètres, et le reste est recouvert de terre.

Un tuyau vertical est installé pour l'admission d'air et un autre tuyau à la sortie du filtre anti-pierre est utilisé pour alimenter la pièce. Il est à noter que la réparation des échangeurs de chaleur à ventilation de ce type n'est pratiquement pas nécessaire. Et si soudainement un tel besoin apparaît, il est plus associé au nettoyage ou au remplacement du tuyau d'aspiration, ce qui n'est pas difficile.

Conclusion

Comme vous pouvez le constater, parmi tous les types de systèmes d’échange de chaleur énumérés, il est plus facile de construire un conduit d’air sans conduit avec vos propres mains. L'avantage est qu'il filtre le flux d'air, mais c'est aussi son inconvénient car le filtre ralentit le flux.
