Sélection et installation des conduits de ventilation
Dans cet article, nous verrons comment l’installation des conduits de ventilation est réalisée conformément à SNiP, examinons son fonctionnement et examinons également certaines des nuances importantes.
Après avoir étudié ces informations, vous comprendrez comment installer vous-même les conduits d’échappement. Ou au moins, être capable de surveiller les actions de la brigade embauchée - en ce qui concerne leur fonctionnement.
Et l'installation correcte est très importante ici. Après tout, si quelque chose se passe mal, comme il se doit, la ventilation des locaux sera effectuée à un très mauvais niveau. Cela se traduit par la formation d'humidité, l'apparition de moisissures à la surface, d'éléments en bois en décomposition, etc.
En fait, le système de ventilation par aspiration est agencé très simplement: à un certain point de la maison (généralement dans le grenier ou le toit), un ventilateur électrique est installé qui aspire l'air de l'intérieur par les conduits d'air.
Quels conduits choisir
Il existe certaines nuances dans le sens où chaque type de conduit a un but spécifique - considérez toutes les caractéristiques de l'exemple du tableau.
| Type de produit: | Caractéristiques: |

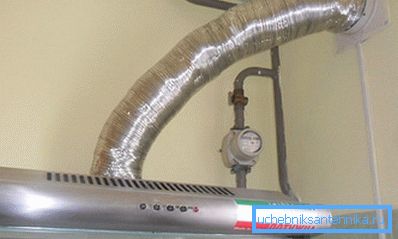

| La base des manchons de ce type est en fil d'acier. Dans la plupart des cas, le revêtement est un ruban métallique spécial. La forme est toujours ronde, car sinon le produit ne se pliera pas, un tel matériau a un petit diamètre, peut-être avec des propriétés d'isolation thermique ou d'absorption du bruit. De plus, son prix est tout à fait acceptable pour tout le monde, ce qui permet l'utilisation de manchons dans des appartements et des maisons privées. |
| Ces lignes sont fabriquées sur des machines de pliage spéciales - «à la sortie» du produit peut avoir une forme ronde ou rectangulaire. La section peut être quelconque. Les produits sont bons car ils sont très résistants aux contraintes mécaniques et capables de «conduire» de très grands volumes d’air. Il est optimal d’utiliser le boîtier pour la ventilation (sa partie centrale) dans les immeubles d’appartements, les immeubles de bureaux, les centres commerciaux, etc. Pour un seul appartement - la construction de galvanisé est généralement inappropriée. |

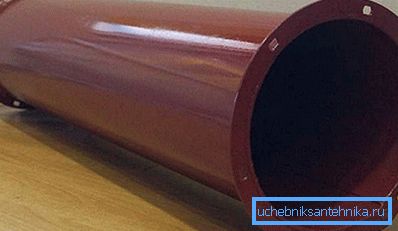

| Ces tuyaux sont en acier plutôt épais. Ces conduits d'air sont généralement utilisés pour les systèmes de ventilation et de désenfumage très sérieux dans les bâtiments industriels. |
En général, il est préférable d’utiliser des tuyaux flexibles pour l’auto-assemblage, lors de l’installation d’une ventilation dans une maison ou un appartement privé.
Examinons les principales nuances et recommandations relatives à l’installation de ce matériel, puis passons aux instructions pas à pas sur la manière de construire un système standard.
Règles qu'il est important de connaître
Il y a beaucoup de recommandations ici:
- Il est très important de maximiser les manches. Avec cette approche, l'affaissement est éliminé, ce qui réduit les pertes de pression, la pression atmosphérique.
- Les courbures doivent être faites avec le plus grand rayon possible. Si vous faites des virages serrés, nous perdons encore une fois la pression.
- Il est nécessaire d'organiser l'échouement de l'autoroute. Parce que pendant le transport de l'air, qui contient divers composants organiques, de l'électricité statistique peut s'accumuler.
- Aux endroits où le canal passe à travers les murs, vous devez installer des adaptateurs de protection en métal et déjà à travers eux pour tirer le conduit. Sinon, le manchon risque d'être endommagé en cas de contact avec les angles vifs des surfaces en pierre.
- La distance entre les fixations ne doit pas dépasser 40 cm Si cet espace est agrandi, la vibration du canal sera forte, puis l'affaissement se produira. Par conséquent, respectez cette norme même si, avec cette approche, le coût total de l’installation de conduits de ventilation augmente légèrement.
Telles sont les règles. Nous passons maintenant à la partie la plus pratique de l'examen.
Diagramme d'assemblage de ventilation
A titre d'exemple illustratif, analysons l'installation d'un petit système, qui est généralement assemblé pour la ventilation ultérieure d'un appartement ou d'une maison de petite surface.
Faites attention! Ces conduits ne sont généralement montés que lorsque la ventilation est forcée! Pour les ouvertures avec un accès naturel, de telles manches ne sont généralement pas tirées, car cela n’a aucun sens - s’il existe une traction, elle est d’un niveau très faible.
Retournons au travail.
Marquage routier et montage
Les règles d'installation des conduits de ventilation prévoient la procédure suivante à ce stade:
- Au plafond, nous traçons une ligne qui deviendra une ligne directrice pour les canaux suspendus.
- À l’aide d’un perforateur et de chevilles, fixer le long de la ligne tous les 40 cm.
Comme vous pouvez le constater, rien n’est difficile ici.
Coupe et fixation des manches
Ici, tout d'abord, la longueur totale du "tuyau" est calculée, puis la longueur requise est coupée à l'aide d'un couteau ou d'une lame.
Après cela, une extrémité du manchon est placée sur l'évent de l'évent (ou, si l'évent n'est pas déjà installé, l'extrémité de la ligne est simplement laissée au point souhaité).
Ensuite, le manchon est tiré à travers les pinces le long de la ligne précédemment marquée, jusqu’à la pointe de la maison, qui est la source centrale d’air s’extrayant.
Faites attention! Il peut y avoir plusieurs grilles de ventilation dans une pièce. Dans ce cas, c’est facile à faire - la ligne médiane (flexible ou en acier galvanisé) est tirée au-dessus du plafond, auquel les tuyaux de chaque réseau sont reliés à l’aide d’adaptateurs spéciaux. Et déjà ce conduit d'air «central» est fourni à la hotte principale.
Ce travail est répété pour chaque pièce devant être diffusée.
Telle est l'instruction, le principe de fonctionnement. Cet article est terminé et nous pouvons peut-être résumer.
Conclusion
Nous avons examiné en détail ce que sont les conduits d’air et avons également abordé les règles de base de leur montage. De plus, nous avons élaboré un bref schéma de travail, étape par étape.
Nous espérons que vous pourrez maintenant organiser une ventilation de haute qualité dans votre maison. Eh bien, ou du moins, assurez-vous que tout est fait qualitativement.
Si vous souhaitez obtenir encore plus d'informations sur un sujet aussi spécifique, assurez-vous de regarder la vidéo présentée dans cet article.
