Shiber pour ventilation: appareil, but de l'utilisation,

Quel type d'appareil est une porte de ventilation? À quoi sert-il? En quoi consiste la porte et comment s'insère-t-elle dans le conduit de ventilation?

Qu'est-ce qui peut le remplacer? Essayons de répondre à ces questions.

C'est quoi

Nous avons devant nous la vanne la plus simple pour régler et fermer le conduit de ventilation. Il s’agit d’une vanne plate d’une épaisseur d’environ un millimètre, généralement constituée de tôle d’acier galvanisée.

La vanne, en fonction de la taille de la porte, peut se déplacer selon deux types de guides:

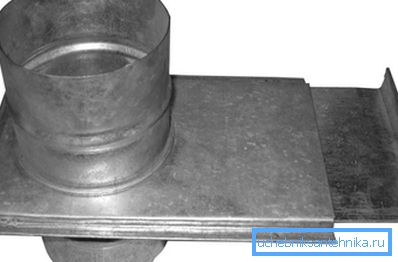

• Avec une petite taille du conduit (jusqu'à environ 250 mm) - dans la poche à fente.

• Dans les canaux de plus grande capacité, la vanne est fixée par une paire de coins. Ces guides sont plus faciles à nettoyer de la saleté; de plus, ils créent un peu moins de résistance lors de l'ouverture et de la fermeture de la vanne.

Remarque: quel que soit le type de guide, la vanne ne bloque pas hermétiquement le conduit et ne garantit pas l’absence totale de fuites en position ouverte. En conséquence, la porte ne peut pas être utilisée comme vanne pour la ventilation en cas d'incendie ou d'urgence.

Classification

Quelles sont les vannes pour les systèmes de ventilation? Par quels signes peuvent-ils être classés?

Forme du conduit

Un conduit industriel typique a une forme ronde. La raison est simple: une section ronde a une surface maximale avec une circonférence minimale. En conséquence, à une épaisseur de paroi fixe, le prix au mètre d'un canal avec un certain débit est minime.

Boîtes rectangulaires légèrement moins utilisées.

A quoi servent-ils?

• Dans ce cas, il est beaucoup plus facile d'installer des appareils de chauffage fournissant de l'air chauffé. La plupart d'entre eux ont une forme carrée ou rectangulaire: la fabrication de chauffe-eau sous une section transversale circulaire n'est tout simplement pas technologique.
• Les conduits rectangulaires sont plus faciles à dissimuler derrière un faux plafond ou un faux mur. Avec la même section que le tour, il est capable d'occuper moins d'espace de stockage.

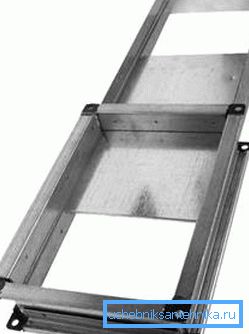

Comme vous pouvez le deviner, les vannes sont conçues pour les conduits d’air des deux types. Dans le premier cas, ils sont montés sur les prises avec leur compactage ultérieur; dans le second cas, des connexions à brides sont utilisées.

L'angle à l'axe du conduit

Une vanne à guillotine typique ferme le conduit en le coupant à un angle de 90 degrés par rapport à l'axe longitudinal. Même avec des débits d'air relativement faibles, une vanne partiellement fermée, provoquant des turbulences, devient une source de bruit intense. C'est pourquoi il n'est pas utilisé pour régler le cross-channel.

Cependant, dans les systèmes de transport pneumatique, une restriction partielle de la perméabilité du conduit est souvent nécessaire. Dans ce cas, une porte oblique est utilisée, coupant à travers le flux sous un angle de 45 degrés.

Sa forme permet de faire d'une pierre deux coups:

• Le niveau de bruit est considérablement réduit en raison de moins de turbulences sur l'obstacle.

• Un ajustement plus précis de la capacité du canal devient possible: une vanne décalée d'une valeur fixe signifie un pourcentage de variation plus faible dans la section sous tension.

L'assemblée

Comment installer le purgeur de porte avec vos propres mains? Plus précisément, que sceller la connexion? L’instruction se trouve assez bien dans SNiP 3.05.01-85 Systèmes sanitaires et techniques internes.

Connexion sans bride

De plus, on pratique l’étanchéité des joints de douille avec des produits d’étanchéité à la silicone. SNiP n'interdit pas leur utilisation: après la liste des matériaux recommandés, il spécifie la possibilité d'utiliser des méthodes de scellement non incluses dans cette liste.

 Connexion à bride

Pour les connexions à brides, SNiP définit spécifiquement certaines caractéristiques de l’assemblage.

• La suspension ou le support fixant le conduit d’air ne doit pas tomber sur la bride.

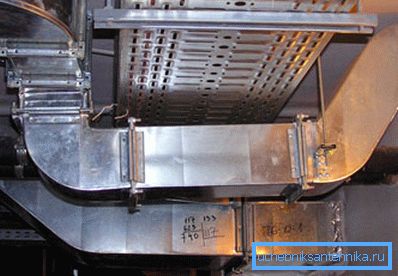

• Tous les boulons doivent être situés sur un côté de la bride.

• Si la bride est horizontale, les boulons doivent être sur le dessus, les écrous doivent être sur le fond.

Commentaire: cette recommandation est liée à la sécurité courante. Un boulon est plus lourd qu'un écrou et, en cas de chute d'une hauteur, est capable d'infliger des blessures plus graves.

Des alternatives

Ceux-ci comprennent de nombreux amortisseurs et vannes, qui diffèrent à la fois par les fonctions remplies et par le dispositif.

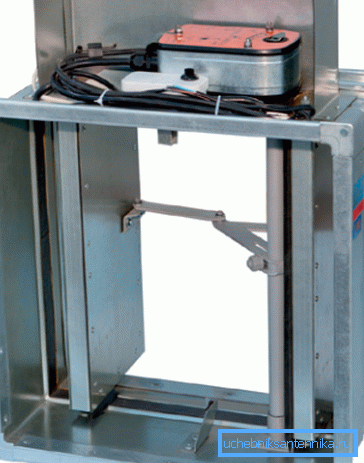

Les vannes coupe-feu sont conçues pour arrêter rapidement la ventilation naturelle ou forcée en cas d'incendie, ainsi que, au contraire, pour un apport d'air massif sur les itinéraires d'évacuation des personnes.

En fonction de la position initiale, les vannes sont distinguées:

• Normalement ouvert;
• Normalement fermé;
• Double action.

Pour actionner la vanne peut être utilisé:

1. Combinaisons solénoïdes et recul. Le solénoïde peut ouvrir la vanne; fermez-le; maintenir en position ouverte et fermée, en neutralisant le ressort de rappel; responsable du fonctionnement de la serrure, relâchez la vanne.
2. Serrure fusible complète avec ressort. Les vannes avec un tel schéma de travail sont peu coûteuses, mais elles ne peuvent être actionnées qu'une seule fois.
3. Servo avec moteur et boite de vitesse.

De plus, au lieu des portes obliques, les vannes d'étranglement avec actionneurs manuels ou électromécaniques sont largement utilisées.

Conclusion

Nous supposerons que notre connaissance du nouveau type d'équipement de ventilation a eu lieu. Comme d'habitude, la vidéo de cet article offrira au lecteur des informations supplémentaires sur le sujet.

Des succès!
