Silencieux ventilation sur la pointe des pieds

Quel niveau de bruit est acceptable pour la ventilation? Quels fans sont plus silencieux? Existe-t-il un moyen de réduire le bruit du système de ventilation dans son ensemble? Essayons de répondre à ces questions.

Les normes

Commençons par les règles qui doivent être conformes au système de ventilation.

Sources sonores

Quelle pourrait être la cause de la propagation du bruit par les canaux de ventilation?

• Air tourbillonne sur les pales de la turbine. Plus la vitesse est élevée - plus le niveau de bruit est élevé.

Remarque: le volume est influencé non seulement par les révolutions, mais également par la forme des pales. Leur optimisation aérodynamique peut rendre l'appareil moins bruyant avec les mêmes performances.

• Rotation du coussinet dans son logement. Tout d’abord, il s’agit des roulements: à bas régime, ils sont beaucoup mieux entendus que les paliers lisses.

• Vibration de déséquilibre de la roue. Il est transmis au carter du ventilateur, aux parois des conduits et (avec une puissance et un poids suffisants) aux bâtiments principaux du bâtiment.
• Enfin, la source de bruit aérodynamique à un certain débit peut être l'air lui-même se déplaçant dans le conduit.

Mesures globales

Alors, que pouvez-vous faire de vos propres mains pour un fonctionnement silencieux du système de ventilation?

Les fans

Avant l'installation, le ventilateur est vérifié pour équilibrer la roue. Les instructions sont très simples: la roue tourne plusieurs fois à la main. Son arrêt répété dans la même position parle d'un net déséquilibre; si la roue s’arrête à chaque fois dans une nouvelle position, l’équilibrage est normal.

Plus la vitesse de la roue est basse à performance fixe, plus le niveau de bruit est bas. Le manque de tours est compensé en modifiant l'angle d'attaque des pales, leur forme, leur surface et, plus important encore, le diamètre de la roue.

Comme mentionné ci-dessus, un palier lisse est préférable. Ici, cependant, il y a un problème: avec la même finition et le même roulement, la ressource est en moyenne plus petite. C’est pourquoi les ventilateurs d’évacuation et de gaine de fabricants peu connus sont un achat douteux: leur prix bas est compensé par les coûts supplémentaires de réparation ou de remplacement après un an ou deux de fonctionnement.

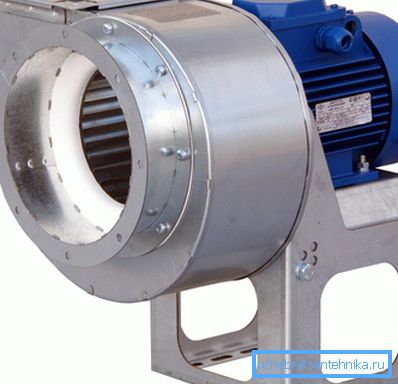

Les ventilateurs axiaux sont généralement plus silencieux que les ventilateurs radiaux. Dans le second cas, le bruit est créé en raison du jeu minimum entre la roue et la roue.

Plusieurs recommandations, dont la mise en œuvre contribuera au fonctionnement silencieux du système de ventilation, figurent dans le SNIP 3.05.01-85.

1. Les ventilateurs fixes sont reliés au conduit avec un insert flexible (en fibre de verre, par exemple). Il empêche la transmission des vibrations.
2. Les ventilateurs radiaux d'une puissance considérable sont montés sur des bases anti-vibrations.
3. Lors du couplage de la transmission du couple du moteur électrique au ventilateur, leurs arbres doivent être strictement coaxiaux; avec un entraînement par courroie, les arbres doivent être parallèles.

Canaux de ventilation

Pour eux, le SNIP susmentionné contient également plusieurs exigences qui, parallèlement à la sécurité de fonctionnement, sont conçues pour garantir un niveau de bruit faible.

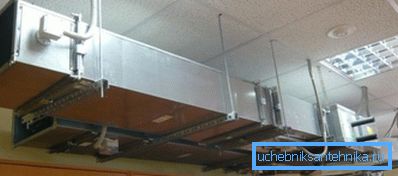

Le pas des points de montage des canaux de ventilation est déterminé par leur taille, la méthode de connexion des éléments et leur orientation dans l'espace:

Important: aux points de fixation, les suspensions ou supports absorbent partiellement les oscillations acoustiques. Plus les espaces entre eux sont grands, plus l'amplitude maximale de l'oscillation est grande (en d'autres termes, plus le bruit est fort).

Sur les raccords à bride, tous les boulons doivent être serrés. Si la bride est maintenue sur, par exemple, deux boulons, un cliquetis métallique des conduits sera probablement ajouté au bruit de l'air.

Un point important: la vitesse de l'air dans les canaux de ventilation des locaux d'habitation est limitée à 4 m / s. À des vitesses plus élevées, le flux commence à faire du bruit.

Enfin, plus la paroi du conduit est épaisse et massive, plus le son est mauvais.

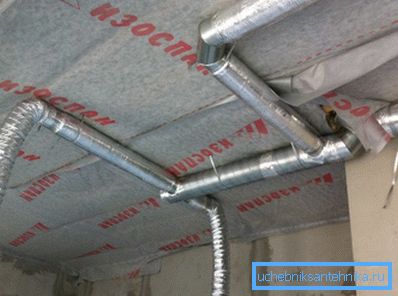

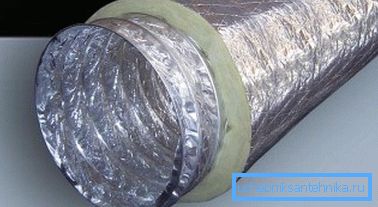

Pour les conduits galvanisés et les tuyaux plastiques légers, l'isolation de ventilation peut être n'importe quelle solution de matériaux poreux:

• Laine minérale, suivie d'un cerclage avec une feuille galvanisée.
• Coque en mousse ou en polyuréthane.
• Mousse de polyéthylène.

Silencieux

L'absorbeur acoustique (silencieux de ventilation) est un dispositif mécanique simple conçu pour absorber les vibrations acoustiques. Dans la vaste vente peuvent être trouvés deux types de silencieux.

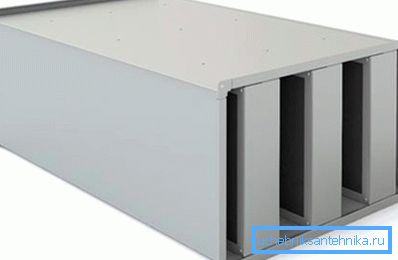

Lamellaire

Devant nous se trouve une boîte en fer blanc divisée par un grand nombre de murs d’air parallèles. Une distance typique entre eux est 75-300 mm. Les cloisons sont garnies de matériaux poreux insonorisants; pour réduire la traînée aérodynamique, ils sont souvent fournis avec des carénages.

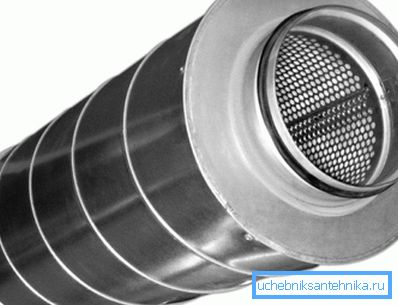

Tubulaire

L'appareil est un sandwich de deux tuyaux. Interne - perforé, de diamètre égal au diamètre du conduit attaché. L'enveloppe extérieure est sourde; l'espace entre les tuyaux est rempli de matériaux insonorisants.

Le prix de tels appareils commence à environ 1000 roubles. La longueur minimale raisonnable du tuyau est de 900 à 1 000 millimètres.

Conclusion

Espérons que nos recommandations aideront le lecteur à rendre le système de ventilation de sa maison silencieux. Comme d'habitude, la vidéo de cet article proposera des informations thématiques supplémentaires.

Des succès!
