Système de filtration: objectif, dispositif, examen de
Comment fonctionne le système de filtrage? Que peut-il être utilisé? Comment le nettoyage du filtre est-il fourni? Nous essaierons de répondre à ces questions tout en faisant connaître au lecteur plusieurs exemples spécifiques de ce type d’équipement.
C'est quoi
Principe de fonctionnement
C’est le nom d’une technique conçue pour purifier l’air des impuretés potentiellement néfastes pour la santé et les performances des personnes (voir également l’article Ventilation avec récupération de chaleur: appareil, évaluation des performances, production indépendante).
Le système de ventilation classique remplit cette fonction par échange d'air avec l'environnement. En revanche, l'équipement de filtrage fonctionne selon un cycle fermé: l'air épuré de la pollution retourne dans la même pièce où il a été sélectionné.
Précisez: une unité de filtrage stationnaire peut toujours effectuer un échange d'air partiel avec la rue. Comme, en plus de saturer l'air en pollution mécanique, de nombreuses industries sont associées à une modification de sa composition chimique, un renouvellement de l'atmosphère dans l'atelier ou l'atelier peut encore être requis.
La filtration est effectuée mécaniquement, avec le passage de l'air à travers des filtres en cellulose. En règle générale, les filtres retiennent jusqu'à 99% des contaminants. La taille minimale des particules retenues lors de la filtration est comprise entre 0,3 et 0,05 micron.
Domaines d'application
Où peut-on utiliser un système de filtrage?
En général, dans tous les secteurs industriels où la technologie de production implique une pollution de l'air par la poussière, la fumée et les aérosols.
- En génie mécanique et dans l'industrie automobile, la filtration de l'air est nécessaire pendant les opérations de soudage, lors du sablage des structures en acier et lors de leur peinture.
- En métallurgie, l'air est pollué par l'oxydation du carbone et d'autres impuretés en soufflant de l'air à travers un fer en fusion, lors de la déformation à froid et à chaud des produits laminés, lors de la combustion de la graisse thermique d'un mandrin lors du laminage, etc.
- L’industrie chimique n’a pas besoin d’être introduite: la production de plastiques, d’engrais minéraux ou d’acide sulfurique dans l’air, franchement, n’ozone pas.
- Un domaine aussi innocent que les produits pharmaceutiques - et qui était caractérisé par des processus technologiques avec une production accrue de poussière: lorsque les comprimés sont secs, l’air est saturé d’une grande quantité de suspensions.
- Le travail du bois s'accompagne de la formation de copeaux et de sciure de bois, mais aussi de la plus petite poussière de bois déposée dans les voies respiratoires.
- La production de peintures, de vernis, de matériaux de construction et de meubles peut également être incluse dans la liste: une partie des opérations est accompagnée d'une pollution atmosphérique importante dans la zone industrielle.
- Enfin, le module de filtrage-ventilation est utilisé depuis de nombreuses années dans le système de protection civile pour protéger les abris contre les substances toxiques et les poussières radioactives. Cependant, ces dispositifs avaient peu de points communs avec les installations industrielles modernes: au lieu des filtres en cellulose autonettoyants, on utilisait des filtres jetables au charbon actif.
Introduction aux offres du marché
Explorons quelques phrases du marché moderne.
EDS
Sous ce nom laconique se cache un puissant système de purification de l'air industriel de la société Plymovent Group.
Nous donnons ses principales caractéristiques.
Paramètre | Signification |
Volume total d'air déplacé | 198 000 m3 / h |
Flux d'air gamme | 50 m |
Dimensions d'installation | 2340x1100x5425 mm |
Filtrer les performances | 9000 m3 / heure avec une surface filtrante totale de 150 m2 |
Capacité du ventilateur | 11 000 m3 / h |
Énergie électrique | 7500 watts |
La livraison comprend un ensemble complet d'équipements et de matériel pour la mise en service de l'installation. Livraison - sous forme semi-assemblée, sur quatre palettes. L'assemblage requiert une qualification minimale et peut être effectué manuellement à l'aide d'un minimum d'outils.
Nuance: pour déplacer les palettes avec l'installation, il faut encore du matériel de chargement. Leur poids total est de 860 kg.

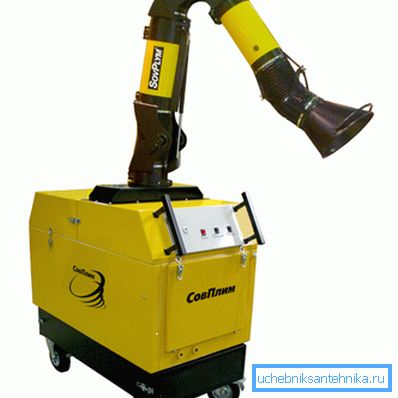

PMSF-1
C'est le nom de l'unité de filtrage mobile produite par la société nationale JSC SovPlym. Le dispositif est capable de filtrer les particules de taille supérieure à 0,1 micron et est principalement destiné au soudage.
Les instructions d'installation de l'appareil sont extrêmement simples:
- Il est installé près du lieu de soudure.
- Une cloche mobile est positionnée directement au-dessus de la couture.
- Le ventilateur est activé par un commutateur sur le panneau avant.
Qu'en est-il des caractéristiques?
Paramètre | Signification |
Énergie électrique | 1100 watts |
La performance | 1200 m3 / h |
Surface filtrante | 15 m2 |
Messe | 200 kg |
Niveau sonore | 75 dB |
Alimentation | 220 V |
Dimensions du châssis (sans capot) | 650x1300x1005 mm |
Le prix unitaire est de 165 000 roubles.

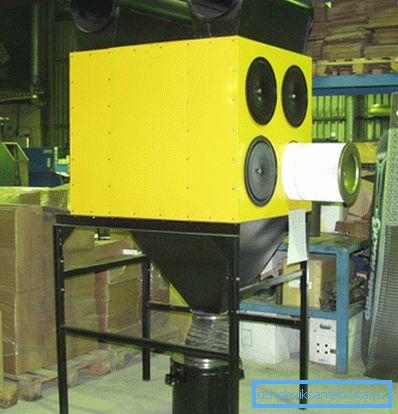

Filtre à cassette MDB
Ce n'est pas un dispositif indépendant de filtrage et de ventilation, mais un filtre à cassette, fabriqué par SovPlym, que nous connaissons déjà.
Nous nous intéressons au mécanisme de son travail et, plus important encore, à l’autonettoyage.
- L'air contaminé entre par la buse d'aspiration 1 et, une fois passé le pare-étincelles intégré, est dirigé vers les cartouches filtrantes 2.
Curieusement: le panneau de répartition de l’air répartit le débit sur toute la surface des filtres, éliminant ainsi le risque que certaines de leurs zones soient contaminées plus rapidement que d’autres.
- La cassette d’air passée est déchargée par le tuyau 6.
- Le mécanisme d’auto-nettoyage consiste en une alimentation à court terme en air comprimé à travers la vanne 3. L'impulsion frappe la poussière accumulée sur les parois de la cassette; il pénètre dans le bunker 4 et plus loin dans le collecteur de poussière 5.
Conclusion
Nous considérerons notre connaissance de cette classe d'équipements de ventilation (voir aussi l'article Ventilation d'un bâtiment à plusieurs étages: caractéristiques de l'appareil et maintenance).
Pour plus d'informations sur ce que peut être un système de filtrage moderne, proposez une vidéo dans cet article. Des succès!
