Système de ventilation: comment créer un nouveau projet et

Aussi bien dans la construction d’un nouveau système que dans l’entretien du système de ventilation existant, il est impératif de savoir comment il fonctionne. Comprendre toutes ses nuances et caractéristiques facilitera le système de ventilation - dans le Khrouchtchev, complexe d'appartements moderne, maison d'habitation privée ou autre objet.

Les instructions fournies dans ce document décrivent les règles de base pour la préparation et l'utilisation de ces documents.

Fonctionnalités de la documentation technique

Besoin de lire les diagrammes

Même avant la construction d'une maison d'habitation privée, la planification des réparations dans l'appartement, et l'examen des options de finition dans un hammam ou un bain, vous devez vous occuper de la conception et de la cartographie de divers réseaux d'ingénierie, y compris la ventilation. Les erreurs et les lacunes commises à ce stade de la construction seront très difficiles à corriger de vos propres mains après leur achèvement.

Néanmoins, il est possible de résoudre efficacement les problèmes et d'obtenir un microclimat confortable dans la maison lorsque vous n'avez pas participé au développement du projet et à la construction de la structure. Dans ce cas, il ne sera nécessaire que de remplacer ou de mettre à niveau les parties du réseau de ventilation qui réduisent considérablement l'efficacité globale du système.

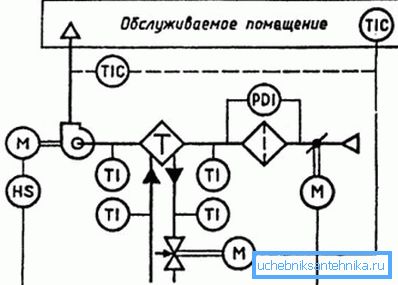

Là encore, le schéma mnémonique de ventilation existant ou nouvellement compilé est utile, sur lequel tel ou tel équipement est indiqué par des symboles spéciaux, ainsi que ses caractéristiques techniques et ses caractéristiques propres. Il suffit d’apprendre à distinguer, par exemple, la désignation d’un clapet anti-retour dans le schéma de ventilation des flèches qui l’indiquent, indiquant la présence de composants et d’assemblages complètement différents.

Exigences générales du projet

Lors de l'élaboration de la documentation concernant le système d'alimentation en air frais, il est important de prendre en compte les paramètres suivants:

• nombre d'étages dans la maison;
• pollution de l'air extérieur;
• niveau de bruit extérieur;
• catégorie de sécurité incendie.

Lors de la préparation du schéma de ventilation, outre les paramètres d'efficacité, il convient de prendre en compte plusieurs facteurs supplémentaires:

• la possibilité de propagation du feu par les canaux de ventilation lors d'un incendie;
• la possibilité de refroidir les locaux et la pénétration d'air pollué dans ceux-ci par des conduits de grande section.

Afin d'éviter les problèmes susmentionnés, il est conseillé de prévoir l'utilisation de matériaux et d'équipements à l'épreuve du feu, ainsi que l'installation de vannes de ventilation de protection qui empêchent l'apparition d'une inversion de poussée dans la ventilation.

Concevoir un nouveau système de ventilation

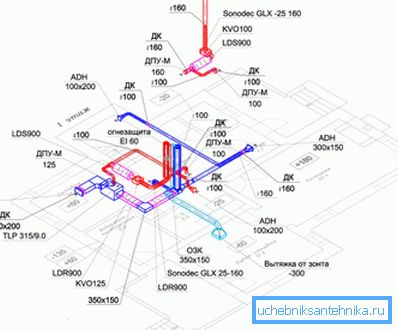

Un schéma détaillé du système de ventilation (y compris axonométrique) est nécessaire pour la coordination du projet de maison individuelle en construction dans les instances de contrôle et de surveillance.

Dans ce cas, il est impératif d'installer un équipement capable de pomper la quantité d'air souhaitée:

• pour les pièces dans lesquelles la résidence permanente des personnes est prévue - 3 cu. mètres par heure pour 1 carré. mètre carré;
• pour salles de bains combinées avec toilettes - 50 pi. cu. mètres par heure;
• pour des installations de plomberie séparées - 25 pi. cu. mètres par heure.

Il est également important de rappeler que pour fournir de l'air frais aux habitants d'une maison ou d'un appartement, il est nécessaire que le courant s'écoule. Par conséquent, la documentation de fourniture est généralement jointe à la documentation du projet.

Faites attention! L'équipement et les conduits d'air utilisés doivent être conformes non seulement aux normes sanitaires, mais également aux exigences de sécurité incendie. Sinon, le projet que vous avez préparé ne sera pas approuvé par l'inspection du feu.

Lors de la création d'un dessin et de l'exécution de calculs techniques, il est également nécessaire de prendre en compte les paramètres suivants:

• type de ventilation utilisé;
• la méthode de distribution du flux d'air dans les locaux;
• la présence dans le système de ventilation nettoyant l'air entrant;
• la nécessité d'installer et de concevoir un système de récupération de chaleur.

De plus, il ne faut pas oublier la composante esthétique. Les conduits d’air, les grilles d’admission et d’échappement doivent s’adapter de manière organique à la conception des locaux et ne pas gêner la vie ou le travail des personnes.

Mise à niveau d'un système existant

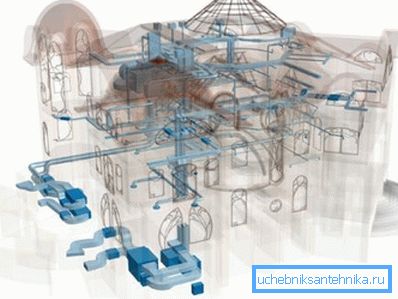

Il arrive souvent qu'il soit nécessaire de remplacer ou d'améliorer le réseau de ventilation d'un bâtiment déjà construit et mis en service. Il s’agit d’un processus qui prend beaucoup de temps, mais il est assez abordable pour une mise en œuvre automatique.

Astuce! Le coût du remaniement des utilitaires prêts à l'emploi est toujours supérieur au développement et à l'installation de nouveaux utilitaires. Par conséquent, concevez et calculez toujours tous les paramètres avec soin. Cela rapportera plusieurs fois dans le futur.

Le processus de reprise de la ventilation existante comprend plusieurs étapes successives:

• calculer le volume d'air en circulation;
• sélection des sections de conduit d'air;

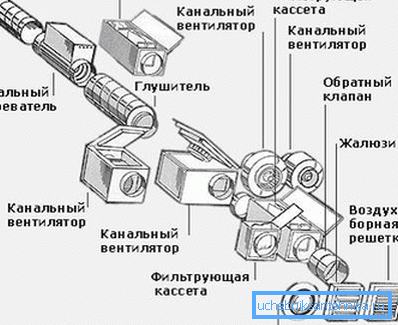

• sélectionnez le type de ventilateurs, filtres et autres équipements nécessaires.

Ensuite, un schéma de ventilation naturelle ou un schéma d’un système d’échange d’air mécanique est établi, un emplacement pour l’installation des canaux et des dispositifs de fixation est déterminé et des travaux de construction sont effectués.

Systèmes de ventilation d'immeubles d'habitation

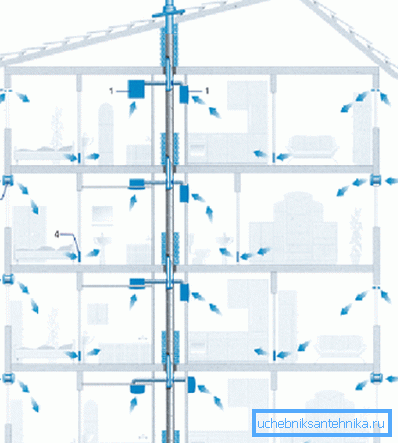

Le principe de fonctionnement du système de ventilation dans une maison de ville moderne repose sur le flux naturel d’air entrant par les fenêtres et les portes ouvertes et évacué par des conduits de ventilation communs.

Dans les vieilles maisons (jusqu’à 5 étages), il est possible de disposer un tuyau d’échappement séparé pour chaque appartement. Dans les bâtiments plus modernes, les conduits d'air des appartements sont acheminés dans un canal commun qui aboutit au sol technique, garantissant le niveau de traction souhaité.

Dans les nouveaux immeubles de grande hauteur (plus de 24 étages), en plus du puits de ventilation principal, un canal d’accélération est en cours de construction, lequel est connecté au bâtiment principal. Grâce à cette solution, le volume d'air pompé augmente et l'humidité et la température dans toutes les pièces se stabilisent.

Conclusion

Un bon maître de maison diffère de son collègue peu habile en ce qu'il établit toujours un modèle de création future avant de commencer à travailler. Ceci s'applique également aux systèmes de ventilation. La disponibilité d'une documentation claire et facile à lire facilite non seulement le travail des travailleurs, mais permet également de corriger facilement les problèmes qui se posent.

Pour plus d'informations sur le développement et la préparation de la documentation de construction, vous pouvez apprendre de la vidéo présentée dans cet article.
