Système de ventilation de l'appareil - le rendez-vous, les

Vivant à la campagne, vous ne pensez pratiquement pas à la ventilation, il suffit parfois à la maison de réaliser la construction la plus simple. Une autre chose est lorsque vous devez passer du temps de travail dans les bureaux de la ville, dont les fenêtres donnent sur la route. Dans ce cas, l’ouverture de la fenêtre non seulement ne donne pas accès à l’air frais, mais au contraire, ne fait qu’aggraver l’atmosphère de la pièce.

But

Aujourd'hui, il est impossible d'imaginer une production sans ventilation, ainsi que des locaux dans un appartement ou une maison.

Son utilisation est assez étendue et l'équipement, bien que différent en diversité, mais en réalité se compose de trois groupes principaux qui sont impliqués:

• la création de flux d'air;
• traitement de l'air;
• distribution d'air dans les locaux.

Séparément, les composants supplémentaires pour les systèmes de ventilation doivent être identifiés, ce qui peut être considéré comme une partie intégrante de ceux-ci, ce qui peut annuler les effets secondaires du travail:

• des clapets coupe-feu;
• isolation thermique;
• silencieux.

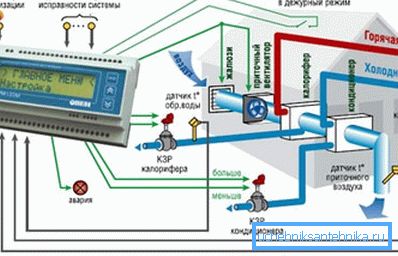

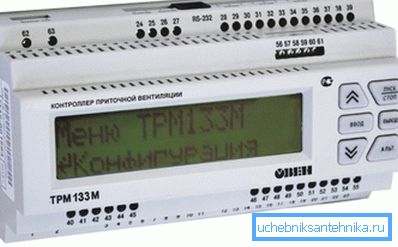

Conseil: tous les systèmes de ventilation complexes doivent être équipés d'une automatisation.

La structure

L'équipement dépend du type de ventilation. Par exemple, l’apport comprend des éléments qui:

Pour la distribution du débit d'air à l'aide des éléments suivants des systèmes de ventilation:

1. Distributeurs d'air:

• buses à buses;
• des treillis;
• panneaux perforés;
• plafonniers;
• périphériques à sous.

1. Canaux d'air.

1. Dispositifs du type à régulation et à verrouillage - vannes, membranes.

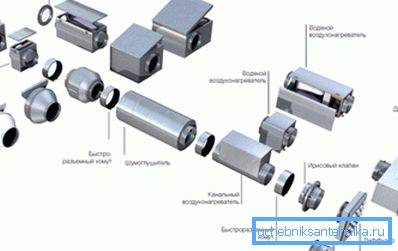

Les principaux éléments du système de ventilation

Comme pour toute conception, son bon fonctionnement doit être assuré par ses éléments individuels, qui peuvent fonctionner indépendamment ou être synchronisés avec le reste grâce à l'automatisation:

1. Grille d'admission d'air La première accepte l’air pur en provenance de l’extérieur, son prix dépend de la taille et du matériau. Le plus souvent c'est rectangulaire ou rond, il y a aussi ovale ou coutume. Leur tâche n’est pas seulement décorative mais aussi pratique: protéger le système de ventilation de divers polluants, ainsi que des précipitations.

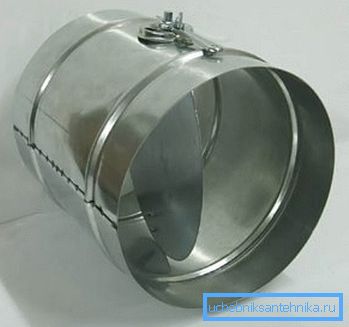

1. Vanne d'air Il est conçu pour contrôler le débit d’air et empêche également l’air extérieur de pénétrer dans le système s’il est éteint. Particulièrement nécessaire pendant la saison froide, sinon l'air glacé et la neige fondue tomberont dans la maison et l'appartement. Vous pouvez l'installer facilement avec vos propres mains.

Le plus souvent, dans les systèmes de ventilation à air frais, la vanne est synchronisée sur la vanne au moyen d'un entraînement électrique, automatisant ainsi sa commande. Si le chauffage s'allume - la vanne s'ouvre, quand il s'éteint - elle se ferme.

1. Filtre à air un élément important du système, le protégeant des peluches, de la poussière, des insectes et de la saleté. On utilise généralement un lavage grossier, capable de piéger des particules aussi petites que 10 microns Le matériau filtrant dans ce cas est l'acrylique. Si nécessaire, augmentez la protection de la construction ventilée. Il est recommandé d'installer un filtre fin retardant les particules d'une taille allant jusqu'à 1 micron, ainsi que des filtres extrêmement fins empêchant les particules de tomber à 0,1 micron.

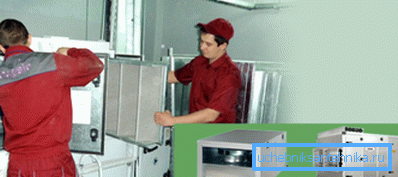

Conseil: gardez une trace de l'appareil et nettoyez-le tous les mois des débris et de la poussière.

Nous vous recommandons d'installer un capteur de pression pour le diagnostic du filtre, capable de surveiller la différence de pression d'air à l'entrée et à la sortie du système de ventilation.

1. Fan utilisé dans tous les systèmes d’échange d’air forcé et la pression statique dans le système de ventilation. Il a deux paramètres principaux - le volume d'air fourni et la pression. De par leur conception, ils peuvent être axiaux et centrifuges.

Le premier a été approuvé par les clients en raison de sa fiabilité et de ses performances élevées. L'inconvénient est qu'ils créent une pression totale faible, ce qui entraîne une diminution importante de la vitesse du flux d'air dans les conduits d'enroulement. Dans ce cas, nous recommandons l’utilisation de modèles radiaux de ventilateurs pouvant créer un écoulement à haute pression.

Conseil: les derniers modèles de fabricants européens d’équipement de ventilation sont satisfaits du faible bruit et des dimensions réduites.

1. Conduits d'air conçu pour répartir l’air traité dans le bâtiment après sa sortie du silencieux.

Ils sont unis dans un réseau constitué de:

• tourne;
• adaptateurs;
• tees.

Leur sélection est faite par:

• section transversale - elle dépend du renouvellement d'air requis, qui est déterminé par calcul, ainsi que de la vitesse maximale de l'air déterminée;
• forme - ronde ou rectangulaire, moins ovale;
• rigidité - flexible, semi-flexible et rigide.

Conseil: pendant le fonctionnement, respectez la vitesse admissible dans le système de ventilation, sinon le conduit deviendra une source de bruit.

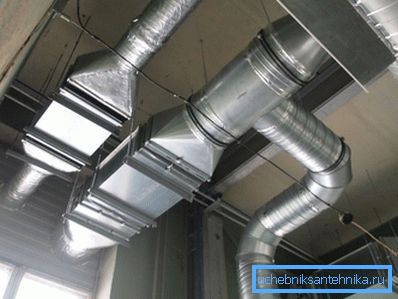

Les conduits d'air rigides sont en tôle galvanisée, ils peuvent être rectangulaires ou ronds. Dans certaines conditions, ils peuvent produire de l'acier inoxydable.

Les conduits d'air semi-flexibles et flexibles sont constitués d'une feuille d'aluminium multicouche, ils ont une section transversale arrondie, ce qui est facilité par un cadre en fil d'acier torsadé en spirale. Cette conception est pratique pour le transport, car il peut être plié "accordéon".

L'inconvénient est la résistance aérodynamique élevée due à la surface interne inégale, de sorte qu'ils doivent être utilisés sur des projets de faible longueur.

Supplémentaire

Conclusion

Lors de la conception d'un système de ventilation, il est nécessaire de comprendre non seulement son objectif, mais également son appareil. Il sera alors plus facile de savoir où, quoi et où les éléments à installer et pour quoi ils seront utilisés à l’avenir. Classiquement, on peut relier certaines d’entre elles aux principales, d’autres à d’autres.

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
