Systèmes de ventilation: classification principale, principe

Dans cet article, vous apprendrez comment sont organisés les systèmes de ventilation des établissements médicaux et de leurs homologues domestiques. De plus, nous considérons la classification des systèmes responsables de l'échange d'air intérieur et le type préféré pour une utilisation dans certaines conditions.

L’histoire de la mise en oeuvre de systèmes de ventilation plus ou moins efficaces remonte à plusieurs siècles. Après tout, même les anciens Romains avaient l’idée que l’air pur dans les espaces clos pouvait être obtenu dans la quantité requise.

Depuis, beaucoup de temps a passé et les technologies ont évolué, sont devenues plus complexes et plus efficaces. En conséquence, il existe de nombreuses solutions sur le marché, basées sur différents principes d’action et caractérisées par différents paramètres.

Quoi, et en fonction de quelles considérations, choisir parmi la gamme de technologies proposées?

La nécessité d'une ventilation efficace et efficiente

Avant de décider quel équipement pour les systèmes de ventilation est pertinent dans un cas particulier, considérons le principe de la façon dont l’échange d’air est construit dans des locaux fermés et quelle est la nécessité de ces processus.

Le manuel d'utilisation de la plupart des systèmes d'échange d'air est basé sur le déplacement du volume d'air évacué avec un nouveau volume.

L'action de certains systèmes est basée sur la différence de pression d'air à l'intérieur et à l'extérieur du bâtiment. D'autres circuits fonctionnent avec des ventilateurs qui aspirent l'air sortant vers l'extérieur, tandis que de l'air frais est fourni à l'extérieur pour être remplacé. L'un et l'autre système peuvent être mis en œuvre de leurs propres mains dans la maison ou dans l'appartement.

Nous avons donc décidé du principe d’action et nous allons maintenant décider de la nécessité de la ventilation des espaces clos et des avantages qu’elle procure.

Lors du fonctionnement de certains locaux, il y a un niveau excessif de chaleur et d'humidité dans l'air associé à une faible quantité d'oxygène. En outre, l'air d'échappement présente une concentration excessive de dioxyde de carbone et d'autres polluants invisibles. Un autre type de pollution important est la poussière, qui s'accumule à l'intérieur et implique la nécessité d'une élimination rapide.

Presque tous les types de systèmes de ventilation connus à ce jour sont conçus pour éliminer les impuretés nocives et améliorer la qualité de l'air. En outre, l'utilisation de la ventilation est conçue pour fournir des conditions sanitaires et hygiéniques optimales, notamment une température, une humidité et un flux de circulation acceptables.

Important: Un échange d'air de haute qualité dans la pièce est assuré par un entretien régulier des systèmes de ventilation.

La classification principale des appareils de ventilation

Les normes d'intensité des échanges d'air sont régies par les règles et réglementations sanitaires (San Pin) et les règles et réglementations de construction (SNiP).

Lors de la conception d'un système de ventilation, les paramètres suivants sont pris en compte:

• performance (mouvement de l'air au rythme de m? / h);
• débit du conduit (m / s)
• pression de travail (Pa);
• puissance de chauffage (kW);
• niveau de bruit maximal (dB).

La classification moderne des systèmes de ventilation implique la division en types selon les critères suivants:

• conformément à la méthode de circulation des flux d'air - la ventilation de type naturel (passif) et forcé (mécanique) est différente;
• conformément au mode d'organisation - alimentation et échappement;
• basé sur les caractéristiques de la conception - channelless et channel;
• en conformité avec le but - local, échange général, urgence et fumée.

La conception et la production de systèmes de ventilation sont basées sur la quantité d'air par personne et par heure. Par exemple, en ce qui concerne les paramètres d’un abri anti-aérien, la consommation d’air par personne est d’environ 2,5 mètres cubes par heure, alors que dans un bureau, ces paramètres augmentent à 20 m?

Considérez ces modifications des systèmes de ventilation plus en détail.

Système de ventilation naturelle et forcée

Comme déjà mentionné, les systèmes de ventilation modernes sont divisés en modification naturelle et forcée.

Quelle est la différence et quoi de plus approprié pour organiser ceux-ci ou d'autres locaux à l'intérieur?

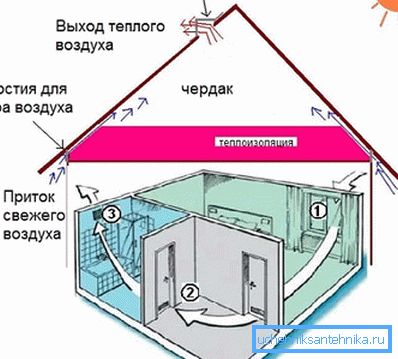

1. La ventilation naturelle fonctionne en raison de la différence de pression à l'intérieur et à l'extérieur de l'objet.. L'air évacué est évacué par la hotte, tandis que l'admission s'effectue par des tuyaux d'admission spéciaux ou par des fuites dans le vestibule des fenêtres et des portes.

Les systèmes de type naturel (passif) sont quant à eux subdivisés en les modifications suivantes:

• Ventilation organisée - implique l'échange d'air de l'appareil à travers des ouvertures d'admission et d'échappement spécialement préparées. Un tel système permet non seulement de remplacer l'air évacué par l'air fourni, mais également de régler l'intensité du débit.
• Une ventilation non organisée suppose la présence d’une hotte sans conduit d’alimentation en air (son fonctionnement sera assuré par un évent ouvert ou des espaces dans le vestibule des fenêtres et des portes).

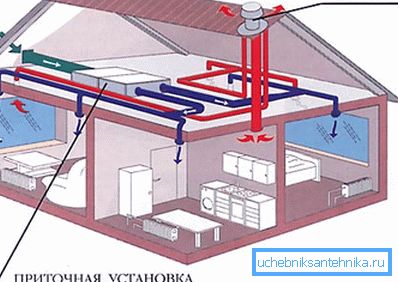

1. La ventilation mécanique (forcée) implique le mouvement de l'air en créant une différence de pression à l'aide de ventilateurs ou d'éjecteurs.

Le système est plus efficace par rapport à la variante passive, car il fonctionne quelles que soient les conditions climatiques extérieures au bâtiment.

Important: En raison de l'utilisation de dispositifs électroniques spéciaux, la répartition des systèmes de ventilation et le contrôle automatisé, associés au contrôle efficace des paramètres de base de la ventilation dans la pièce, deviennent possibles.

Classification des systèmes par type d'organisation d'échange d'air

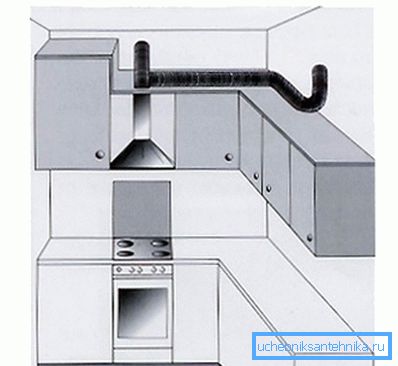

• Ventilation locale - Il s'agit d'un programme d'alimentation en air dans lequel de l'air est fourni à des zones spécifiques de la pièce, tandis que l'air évacué de ces zones est éliminé. Un exemple typique d'un tel système pour la mise en œuvre de l'échange d'air est une hotte de cuisine installée au-dessus du poêle.

Outre l'utilisation domestique, un tel système a trouvé de nombreuses applications dans la ventilation des locaux industriels où il est nécessaire d'éliminer l'air pollué de l'un ou l'autre site de production.

• Ventilation de type échange général Il est conçu pour une maintenance tout aussi efficace des paramètres d’échange d’air dans l’ensemble de la pièce, quels que soient ses paramètres.

Ces systèmes sont le plus souvent utilisés dans l'aménagement d'espaces de bureaux et de locaux de vente au détail.

• Systèmes anti-fumée installé dans le cadre de la sécurité incendie dans la chambre.

Les systèmes de désenfumage en cas d’inflammation non autorisée font ressortir les produits de la combustion, ce qui permet aux personnes présentes dans la pièce d’évacuer et d’évacuer des objets de valeur pouvant être endommagés par un incendie.

• Systèmes de ventilation d'urgence utilisé dans les zones où il existe une probabilité accrue d'un rejet inattendu de substances nocives ou potentiellement dangereuses dans des volumes dépassant les normes MPC.

La ventilation d'urgence se caractérise par une performance accrue et vous permet d'éliminer l'excès de gaz dans les plus brefs délais. Les installations de ce type sont installées et exploitées exclusivement dans des installations industrielles.

Equipement utilisé dans les systèmes de ventilation

Les équipements et accessoires pour les systèmes de ventilation sur le marché sont représentés par une large gamme d'appareils, parmi lesquels nous notons les catégories suivantes:

Ventilateurs - dispositifs mécaniques à lames qui forcent l'air dans les conduits de ventilation.

Conformément aux caractéristiques de conception et de fonctionnement, les ventilateurs sont répartis dans les modifications suivantes:

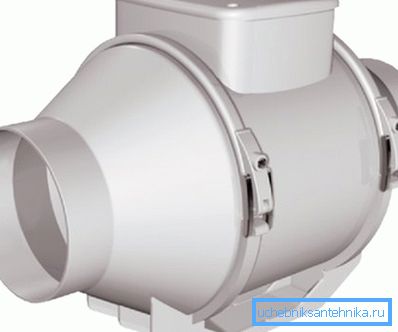

• canal (rectangulaire et rond);
• diamétrale (tangentielle);
• axiale (axiale);
• radial (centrifuge);
• toit.

Considérez les principaux types de ces dispositifs aussi détaillés que possible:

• Les ventilateurs axiaux, ou comme on les appelle les ventilateurs axiaux, ont trouvé une application dans les hottes domestiques les plus simples.

Ces appareils se distinguent par un prix bas. Il s’agit d’un boîtier externe dans lequel se trouvent un moteur électrique et une turbine qui entraîne l’air. Malgré la simplicité de la conception, les ventilateurs de ce type ont une efficacité supérieure à celle des analogues, disposés différemment.

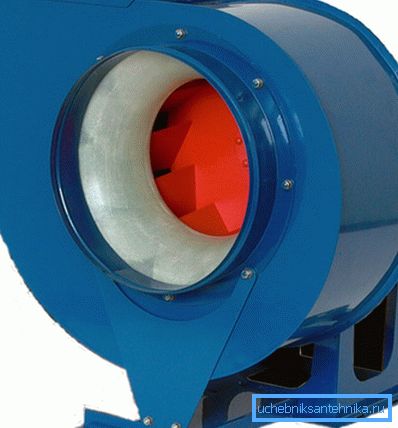

• Les ventilateurs radiaux (centrifuges) sont largement utilisés dans la construction de systèmes industriels. Ces appareils sont caractérisés par la fiabilité et par conséquent une ressource longue.

La conception de l'appareil est constituée d'un boîtier en spirale et d'une hélice, tournant autour de son axe. La vis fait tourner le flux d'air qui est projeté dans le conduit sous l'action de la force centrifuge.

• Les ventilateurs tangentiels (diamétraux) sont un autre type d'installations industrielles. L'appareil ressemble à un modèle fermé avec des connexions pour l'entrée et la sortie d'air. Ces installations sont montées dans des systèmes de climatisation et des rideaux thermiques. Moins généralement, l'unité est installée dans la rupture de conduit.

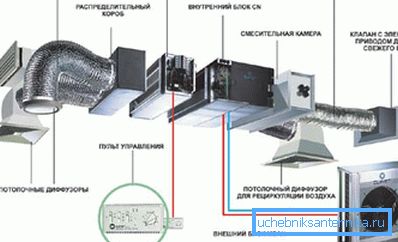

Outre les ventilateurs, les éléments structurels suivants sont utilisés dans les systèmes de ventilation:

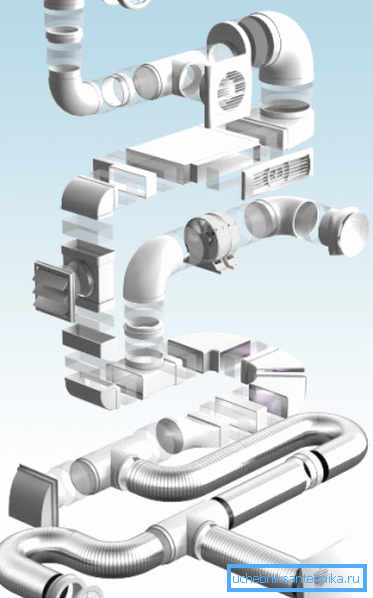

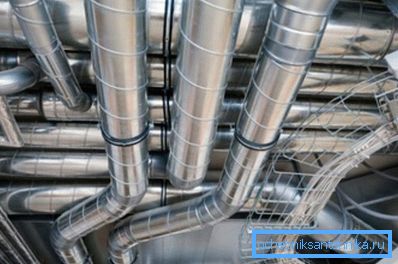

• Conduits d'air - tuyaux de section transversale rectangulaire ou ronde, raccordés en une seule structure à l'aide de robinets et d'accessoires de montage spéciaux.
• Profils pour systèmes de ventilation - sont des guides métalliques avec perforations de montage sur lesquels tous les composants sont montés.
• Insonorisation et matériaux d'isolation acoustique - utilisés pour réduire les niveaux de bruit pendant le fonctionnement du système.
• Les filtres pour les systèmes de ventilation sont un large éventail de dispositifs installés sur le conduit d’entrée et empêchant la poussière et d’autres contaminants de pénétrer dans la pièce.

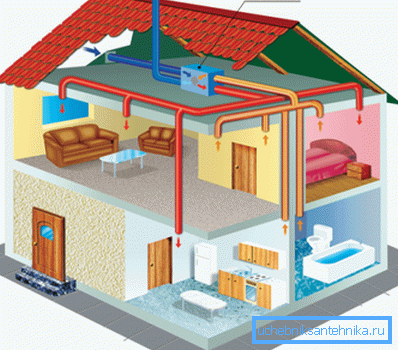

• Réchauffeurs d'air - peuvent être utilisés dans les systèmes de ventilation et remplacer complètement le chauffage. Parallèlement aux appareils de chauffage conventionnels, les récupérateurs sont de plus en plus utilisés en ventilation, ce qui permet de réduire les coûts de chauffage de l'air en réduisant la consommation d'énergie.

Conclusion

Nous avons donc examiné les caractéristiques des systèmes de ventilation de l'appareil. De plus, nous avons découvert quels équipements sont utilisés dans la mise en œuvre de certains projets. Ces informations peuvent être appliquées dans la pratique, par exemple lors de la ventilation dans une maison de campagne.

Avez-vous des questions? Vous trouverez plus d'informations utiles en visionnant la vidéo dans cet article.
