Systèmes de ventilation - sécurité de notre maison

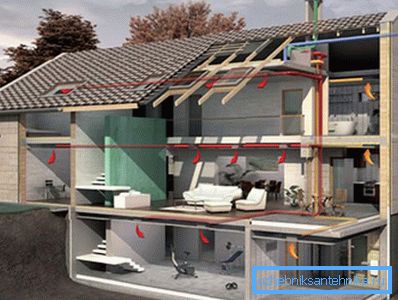

Un microclimat sain dans une pièce ou un bâtiment dans son ensemble est surveillé et entretenu avec vigilance par des systèmes de ventilation. Ils fournissent une composition équilibrée d'air, d'humidité et de température.

Ce sont des conduits d'air qui permettent d'éliminer rapidement les vapeurs nocives et l'air simplement pollué des locaux. Par conséquent, une ventilation qui fonctionne normalement est une garantie de la santé humaine.

Souffle sur la technologie moderne

Le rythme de la vie actuelle nécessite l’automatisation de nombreux processus, pour la fourniture ininterrompue d’un échange d’air dans la pièce. Les systèmes de ventilation et de climatisation modernes constituent une production distincte, qui fournit certainement de l'oxygène.

Aérer à l’aide de fenêtres ouvertes convient parfaitement à la vie en dehors de la métropole. Il est seulement souhaitable qu'il n'y ait pas de vent fort, de froid et de pluie. Dans tous les cas, la pénétration de poussière et la formation de courants d'air font partie intégrante de la ventilation primitive.

Variantes de ventilation

Le système de ventilation et de climatisation permet de changer en permanence l'air "d'évacuation" en air frais, enrichi en oxygène.

Cela se produit de plusieurs manières:

• naturel;
• artificiel ou mécanique;
• air conditionné.

Ventilation à faible coût

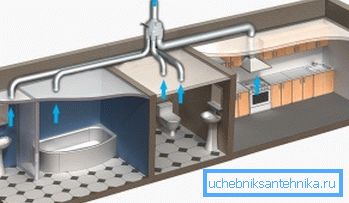

La ventilation par aspiration naturelle est basée sur la différence entre la température interne et externe. Conformément au SNiP 41-01-2003, l’air est aspiré par les bouches d’aération des pièces à vivre et évacué par les grilles d’échappement des salles de bains, des toilettes et des cuisines. Le taux de renouvellement de l'air est défini en fonction de la taille de la pièce.

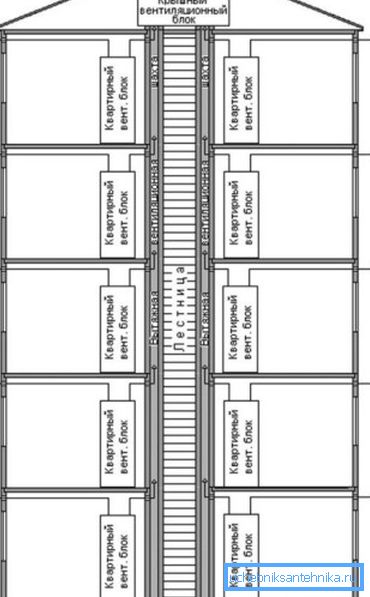

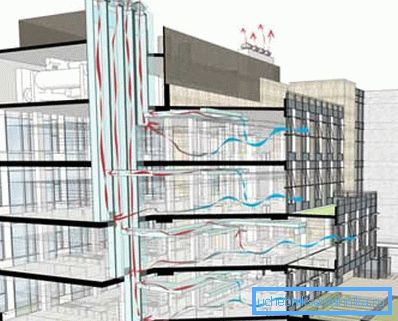

Au début de l'ère de la construction en série, les bâtiments de plusieurs étages étaient équipés d'une ventilation avec des conduits d'extraction individuels. Ils étaient reliés à une mine d’échappement commune ou à un canal collectif dans le grenier. Un tel schéma existe toujours sur 5 étages.

Dans les gratte-ciel, les arbres horizontaux se sont approchés d'un canal vertical commun. L'air y circulait par les canaux verticaux de 4 à 5 étages. Sinon, les systèmes de ventilation modernes - les conduits d'air, forment une sorte de bloc.

Par les grilles d’échappement de chaque appartement sur le site, l’air pénètre dans les branches latérales. À partir du niveau de chevauchement inter-plancher, situé à un niveau plus élevé, le flux d’air provenant des "appendices" entre dans l’autoroute centrale.

Cette solution d'ingénierie est plus petite et plus sûre que les schémas de canaux individuels. Il possède les meilleures caractéristiques aérodynamiques et de résistance au feu.

Afin d'éviter les déperditions de chaleur, des greniers correspondants d'une hauteur maximale de 1,9 m sont aménagés dans lesquels un flux de canaux verticaux communs se déplace. À l'extérieur, il est affiché par plusieurs puits d'échappement (en fonction du nombre d'entrées).

Faites attention! L'équipement de ventilation doit être perpendiculaire aux murs longitudinaux. Ceci est réalisé par la libre circulation du flux d'air.

Les avantages de la ventilation naturelle comprennent:

• la simplicité de l'appareil;
• faible coût;
• la capacité de ventiler de grandes zones avec une forte dissipation de chaleur.

Les inconvénients d'une telle infiltration sont:

• en l'absence d'humidité;
• perte de chaleur;
• la présence de courants d'air;
• incohérence du processus;
• l'absence de dispositifs d'époussetage.

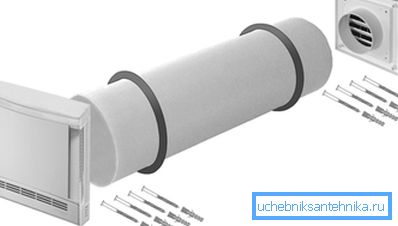

Faire face aux imperfections de la ventilation naturelle aidera les dispositifs d’entrée faciles à installer de vos propres mains. Ils sont situés dans les fenêtres et les murs porteurs et vous permettent d’ajuster le volume, la force et la direction du flux d’air. La conception de tels dispositifs minimise le bruit pénétrant dans la rue.

La grille extérieure empêche les débris de pénétrer dans le conduit, où le flux d'air «ralentit» et normalise la température. La vanne, située sur la surface intérieure du mur / de la fenêtre, est équipée d’un registre qui régule le débit d’air. L’emplacement de l’appareil à proximité immédiate du radiateur vous permet d’obtenir l’air déjà réchauffé.

Quand artificiel c'est mieux

Une alternative au naturel est mécanique - ventilation d’aspiration, d’échappement ou mixte. Si le mouvement de l'air dans les systèmes de ventilation naturelle se produit en raison de la différence de température et de pression, l'artificiel ne dépend pas de ces facteurs.

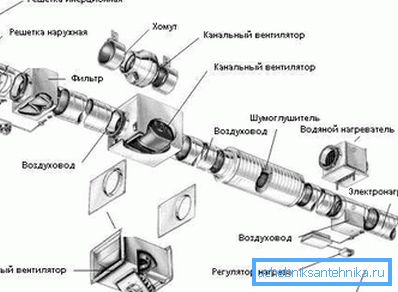

Elle est réalisée à l'aide de divers appareils qui, en principe, sont absents du système de ventilation naturelle:

1. Valve pneumatique motorisée.
2. Réchauffeur d'air utilisé pendant la saison froide. Pour les petites pièces, il est conseillé d’utiliser un radiateur électrique, mais pour chauffer plus de 100 m² l'eau sera plus rentable. Des économies substantielles apportent l'installation de systèmes de ventilation et de climatisation utilisant des échangeurs de chaleur. Dans cet appareil, le froid extérieur est chauffé par échange de chaleur avec l'air vicié chauffé, sans mélange.
3. Fan - donne de l'air frais et crée la pression nécessaire dans le système.

1. Silencieux. Il supprime les bruits supplémentaires dans les conduits d'air créés par le ventilateur.
2. Conduits d'air par lesquels l'air est fourni aux chambres. Les tuyaux forment un réseau, pour l’installation duquel tés, tours et adaptateurs sont utilisés. Lors du choix d'une section, le taux d'échange d'air et la vitesse du flux d'air sont pris en compte.

Faites attention! Les conduits d'air flexibles pour les systèmes de ventilation sont composés d'un accordéon, ce qui facilite leur transport et leur installation. Mais la surface ondulée est une source de pression aérodynamique élevée. De ce fait, ils ne sont utilisés que dans les zones de faible longueur.

1. Distributeurs d'air qui distribuent et dispersent le flux d'air dans différentes pièces. Le dispositif peut être fabriqué sous la forme de diffuseurs de plafond ou de caillebotis ronds / rectangulaires au mur ou au plafond.

1. Bouclier électrique - une sorte de système de contrôle à distance. L'option élémentaire est un commutateur avec un indicateur pour allumer / éteindre le ventilateur. Une conception plus complexe implique des éléments d'automatisation utilisant des hygrostats, des thermostats, des capteurs de pression, etc. Cela vous permet de régler le fonctionnement de l'ensemble du système de conduits et du système de ventilation continue, par exemple, d'allumer automatiquement le chauffage lorsque l'air froid circule , réglez le fonctionnement des vannes.

L'héritage de Willis Carrier

Au début du XXe siècle, l’ingénieur américain Kerrier réalisa l’idée de refroidir une pièce. Les appareils modernes nettoient (90%), réchauffent, hydratent et désinfectent l’air.

Dans les conditions d'un seul appartement, chalet et locaux jusqu'à 100 m² utilisez des groupes de condensation ménagers d’une capacité de 2 à 7 kW.

Leur "bourrage" comprend des mécanismes:

• ventilation;
• nettoyage grossier et fin, retenant jusqu'à 90% de la poussière;
• hydratant;
• chauffage par chauffage central ou autonome;
• réduction du bruit;
• récupération (facultatif).

Les climatiseurs sont divisés en 2 types:

1. Refroidi à l'eau. Ils sont puissants, leurs blocs peuvent être éloignés les uns des autres, refroidis par l’eau courante. Inconvénient est le prix élevé de l'unité, le calcul complexe et l'installation.
2. KKB avec refroidissement par air. Ils ont appliqué le principe d'un système divisé. Les avantages comprennent une installation simple et un faible coût, les inconvénients étant une faible consommation électrique.

L'utilisation d'un système fractionné ou multisplit apporte certains avantages - fonctionnement silencieux, contrôle à distance. Les inconvénients doivent être trouvés dans les difficultés d'installation ou le problème de placement du compresseur. L'unité de système divisée ne fournit pas d'air frais dans la pièce. L'option multi, ayant un système interconnecté de plusieurs blocs, peut échouer si un seul d'entre eux tombe en panne.

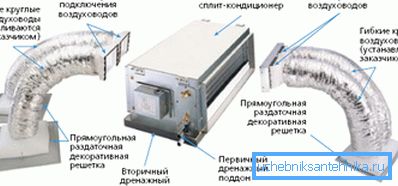

Pour éviter les inconvénients inhérents aux deux options, il est proposé de faire fonctionner les systèmes de ventilation et de climatisation sur la base du canal KKB. Dans ce cas, le conduit d'air est connecté à l'unité intérieure du climatiseur. La conception cachera le faux plafond.

Une telle symbiose permettra l’addition d’oxygène, le refroidissement, le chauffage, le nettoyage, la désinfection et l’humidification. En conséquence, un KKB desservira avec succès plusieurs salles. Le seul et douteux inconvénient est la nécessité d'une installation avant la décoration intérieure.

Humidification de l'air

La fonction d'humidification dans les climatiseurs est fournie initialement et l'humidité est extraite de l'atmosphère. Lors du fonctionnement des conduits de ventilation, ce problème nécessite une solution originale: conserver l’humidité dans le conduit central.

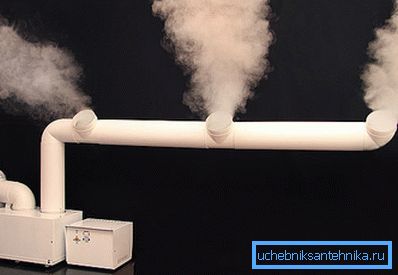

Les humidificateurs d’air à canaux pour le système de ventilation saturent le flux d’air entrant avec un aérosol d’eau qui s’évapore par la suite. Les dispositifs qui transforment l’eau en brouillard - des panaches de pulvérisation sont installés dans un conduit principal parallèle. Voici le piège à goutte.

En d’autres termes, une partie de l’air entrant provenant du tuyau de ventilation principal pénètre dans une section parallèle. De là, il est déjà humidifié, se confond avec le flux principal. Le diamètre des gouttes de brouillard est négligeable - 1 à 5 microns, ce qui contribue à leur évaporation complète, sans former d’effet tropical.

Contrôle de la ventilation et de la climatisation

Les instructions pour l’entretien des conduits d’air et des systèmes de climatisation conformément à GOST 12.4.021-75 comprennent:

1. Travaux préparatoires saisonniers pour le système de lancement.
2. Préparation au travail dans un certain mode.
3. Démarrer et arrêter le système.
4. Contrôle du processus de ventilation.
5. Réparation actuelle et prévue.

Les travaux en hiver se caractérisent par des travaux sur l'isolation de la pièce, le changement d'huile à basse température, l'intégrité du système et des chauffages. Une attention particulière est portée aux éventuelles urgences liées à la cessation de la fourniture de chaleur.

Pendant la saison chaude, une attention particulière est accordée à l'alimentation en froid des conduits d'air - construction de stores, blanchissage à la chaux des surfaces chauffées. Vérifiez la position neutre de tous les leviers de commande, la propreté à l'intérieur des gaines d'air, la fermeture étanche des trappes.

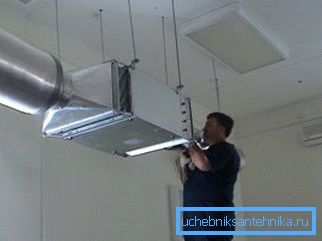

La maintenance des systèmes de ventilation et de climatisation comprend également la maintenance et la révision. Les réparations de routine visent à éliminer les dommages mineurs et à remplacer les pièces.

La rupture de composants et d'assemblages volumineux nécessite une intervention capitale. Dans ce cas, le démontage partiel est effectué avec élimination de la casse sur place ou expédition à l'usine.

Résumant

La ventilation moderne et la climatisation de la maison sont une occasion unique de vous procurer de l'oxygène. Chacun peut choisir la solution optimale à la question d'un séjour confortable à la maison. Une installation et un contrôle compétents du système de conduits d’air vous permettent de rendre ce processus continu.

Si vous avez opté pour le climatiseur, la vidéo de cet article vous expliquera les points que chaque acheteur doit connaître.
