Test de ventilation: valeurs de test et exigences

Quel est le test du système de ventilation? Quels paramètres sont évalués? Existe-t-il des documents réglementaires régissant la disposition des systèmes de ventilation et la procédure de vérification?

Essayons de répondre à ces questions.

Liste de documents

Sur une liste assez longue de documents relatifs à la ventilation, nous devons en examiner deux principaux.

• Dans SNiP 3.05.01-85, vous trouverez les exigences générales pour la ventilation du dispositif.
• Le document GOST 12.3.018-79 décrit la technologie, qui consiste en des tests aérodynamiques de systèmes de ventilation.

Important: l'acte de test complet des systèmes de ventilation est émis sur la base à la fois des mesures de la performance réelle du système et d'une inspection visuelle avec vérification des paramètres de l'équipement de ventilation avec ceux indiqués.

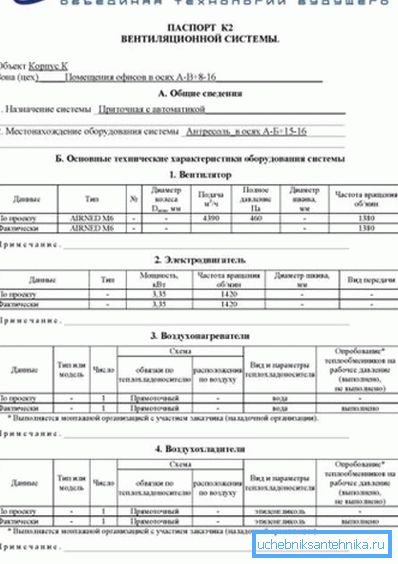

Selon les résultats du test, un passeport pour la ventilation est délivré au propriétaire.

Pourquoi est-ce nécessaire?

• Un passeport est un document enregistrant officiellement l'équipement que vous avez acheté - même si, au moment de l'achat, il ne possédait pas de certificat de conformité aux normes russes.
• En outre, le document servira d’argument de poids dans tout différend avec les superviseurs. En cas d'incendie, de fumée et d'autres problèmes, le propriétaire sera toujours en mesure de prouver qu'ils n'ont pas été causés par l'incohérence de la structure et des performances du système de ventilation par rapport aux normes en vigueur.

Passons maintenant aux exigences des documents réglementaires.

Les exigences

SNiP 3.05.01-85

Les conduits d'air, dans lesquels des retombées de rosée sont possibles, sont installés avec une inclinaison constante au drainage de 1 à 1,5 cm par mètre de longueur. Les joints longitudinaux de ces boîtes ne sont situés que dans leur partie supérieure (voir également l'article «Examen de la ventilation» pour une détection rapide des problèmes et de la contamination).

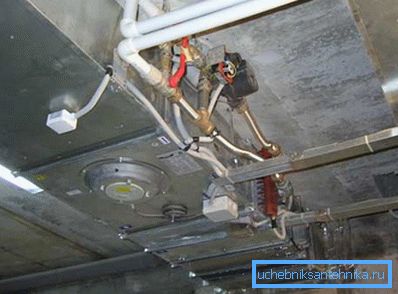

Les joints entre les brides ne peuvent être prolongés qu'en dehors de la bride.

Le matériau des joints est également réglementé.

1. À des températures de l'air pouvant atteindre 70 ° C, vous pouvez utiliser du caoutchouc mousse, du caoutchouc mousse, des joints en caoutchouc épais ou un faisceau de polymère en mastic.
2. À des températures supérieures à 70 ° C, des cartouches d'amiante ou de remorquage d'amiante sont utilisées.

Nuance: pour la production, dont la technologie implique la pollution de l'air par les vapeurs acides, seul le caoutchouc résistant aux acides est utilisé.

Vous pouvez utiliser du Gerlen (un ruban d'étanchéité en caoutchouc), des mastics d'étanchéité et des manchons thermorétractables pour sceller les raccords à emboîtement.

Tous les boulons doivent être serrés sur la bride. Les écrous doivent être sur un côté de la bride; avec sa disposition horizontale, les écrous sont généralement situés au bas. L'instruction est liée à la sécurité banale: un boulon est plus lourd qu'un écrou et, en cas de chute d'une grande hauteur, peut causer des blessures plus graves.

Le test des systèmes de ventilation implique, entre autres, un contrôle visuel du pas des gaines. Que devrait-il être?

Nuance: lorsque la hauteur du plafond dans le bâtiment atteint 4 mètres, il est recommandé de fixer des puits de ventilation verticaux au plafond.

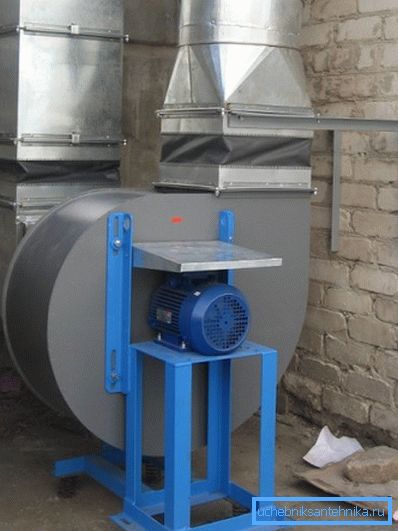

Les conduits d'air sont reliés aux ventilateurs avec des inserts flexibles qui empêchent la transmission des vibrations.

Les ventilateurs radiaux doivent être installés sur des bases antivibrations sur des ancrages. Les isolateurs de vibrations eux-mêmes, une fois installés sur le sol ou la fondation, ne nécessitent pas de fixation, mais il est nécessaire de les fixer aux structures métalliques.

Les axes des ventilateurs et des moteurs électriques doivent être strictement coaxiaux ou parallèles (en fonction du mode de transmission du couple).

Tous les éléments potentiellement dangereux du système de ventilation (raccords, courroies, buses d'aspiration ouvertes) sont recouverts de capots de protection et de filets.

GOST 12.3.018-79

Comment, selon le document, des tests aérodynamiques des systèmes de ventilation sont effectués?

Points de mesure

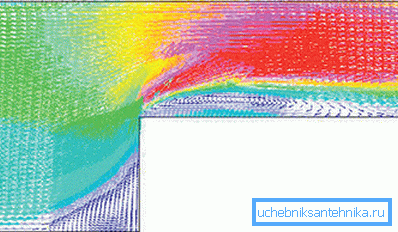

• Pour mesurer la pression et le débit, on sélectionne des sections situées au plus 6 diamètres hydrauliques après le point de perturbation du débit (virage, vanne, grille, etc.) et au plus 2 diamètres hydrauliques. Le coût du non-respect de cette règle est une grave distorsion des résultats de mesure due à la turbulence.

Référence: pour un diamètre hydraulique de conduit rond égal au diamètre intérieur. Pour un rectangle, il est calculé comme 2AB / (A + B), où A et B sont les côtés de la section intérieure du conduit.

• Il est permis de placer le point de mesure (section de mesure) au point de rétrécissement ou d'élargissement soudain du canal. De plus, sa superficie est prise égale à la plus petite section de l'étranglement.

Matériel

Quel équipement est utilisé pour les tests individuels des systèmes de ventilation et de climatisation?

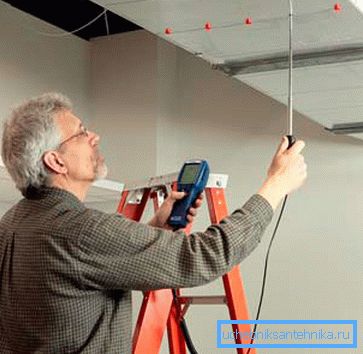

1. Un récepteur de pression combiné est utilisé pour mesurer la pression dynamique dans un flux à une vitesse supérieure à 5 m / s et la pression statique dans un flux continu.
2. Comme son nom l’indique, un récepteur de pression maximale est nécessaire pour mesurer la pression totale dans des débits rapides (supérieurs à 5 m / s).
3. Un manomètre différentiel et un manomètre sont utilisés pour mesurer la chute de pression.

1. Anémomètre (thermo-anémomètre) - pour mesurer la vitesse d'un flux d'air lent (jusqu'à 5 m / s).
2. Baromètre - pour mesurer la pression de l'environnement. Ceci est nécessaire pour évaluer le débit d'air lorsque la ventilation fonctionne.
3. Thermomètre à mercure ou thermocouple - pour mesurer la température de l'air.
4. Psychromètre - pour mesurer le niveau d'humidité.

Nuance: lors de mesures effectuées dans des flux poussiéreux, la conception des appareils doit permettre leur nettoyage simple - avec leurs propres mains, avec une brosse ou avec un courant d'air comprimé provenant du compresseur.

Ordre de test

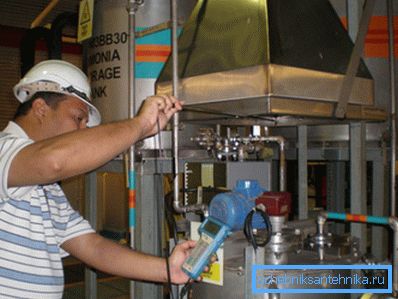

Les tests sont effectués au plus tôt 15 minutes après le début de la ventilation; Pendant ce temps, tous les paramètres de base de la pression, de la vitesse, de la température et de l'humidité se stabilisent.

Qu'est-ce qui est mesuré exactement?

1. La pression atmosphérique dans la pièce.
2. La température dans le conduit.
3. La température dans la chambre
4. Pression dynamique

1. Pression statique au même point d'écoulement.
2. La pression totale au même point.
3. Le temps que l'anémomètre se trouve dans le plan de la section transversale mesurée de l'écoulement et la modification de ses lectures.

La sécurité

Une seule exigence concerne la sécurité: le processus de mesure ne doit pas conduire à la formation de concentrations de gaz dangereuses ou explosives.

La documentation

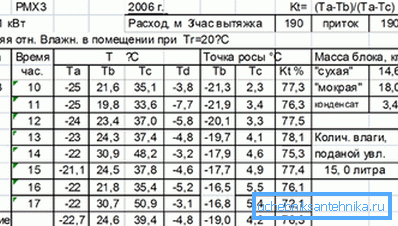

Sur la base des mesures et de leur traitement, un protocole d'essais aérodynamiques de ventilation est établi, dans lequel tous les paramètres pris sont entrés. Outre l'enregistrement des mesures, l'acte de test individuel de l'équipement de ventilation inclut les résultats de l'inspection visuelle et de la vérification des caractéristiques réelles de l'équipement avec les éléments indiqués.

Pour être sujet à l'activation:

• Pour les fans - type, diamètre de la roue, débit et pression totale, tours et diamètre de la poulie.
• Pour moteur électrique - type, puissance, vitesse, méthode de transmission du couple et diamètre de la poulie.
• Pour climatiseurs et appareils de chauffage - type, schéma de circulation du liquide de refroidissement, type et résultats des tests par pression de travail.
• Pour les filtres - le débit, le pourcentage de piégeage et la chute de pression.
• Pour humidificateurs - type, débit d'air, pression avant le pulvérisateur, tours et diamètre de la roue du pulvérisateur et puissance du moteur.

Le fait de tester le système de ventilation, tout en respectant toutes les exigences techniques et en déviant les caractéristiques réelles du projet de plus de 10% au maximum, sert de base à la délivrance d’un passeport pour la ventilation.

Conclusion

Nous espérons pouvoir répondre aux questions qui se sont accumulées dans le lecteur en ce qui concerne les exigences réglementaires et les procédures de test (voir également l'article «Automatisation de la ventilation: fonctions, caractéristiques, capacités»).

Comme toujours, la vidéo de cet article offre des informations supplémentaires. Des succès!
