Unités de ventilation: caractéristiques techniques et

Tout bâtiment a besoin d'une ventilation de haute qualité. Dans les immeubles résidentiels et les complexes industriels, des unités de ventilation spéciales facilitent sa mise en œuvre. Ils sont alignés dans des systèmes complets, réunissant toutes les pièces d'habitation et les locaux techniques. Ensuite, nous analysons les merveilles de l'ingénierie de manière plus détaillée.

Dispositions générales

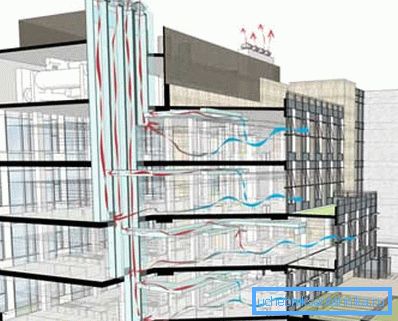

Tout d’abord, accordons une petite attention au processus de ventilation lui-même, ou plutôt à la question: pourquoi est-il nécessaire? Ici, vous pouvez mettre en évidence les deux facteurs les plus importants:

Ainsi, nous voyons que la mise en place d'une ventilation adéquate est extrêmement importante pour les résidents et pour le bâtiment lui-même. Et si, dans les maisons privées, un tuyau est principalement utilisé pour effectuer cette tâche, il sera plus rationnel de créer immédiatement un système de ventilation dans les murs à l'aide des blocs considérés.

Description et application

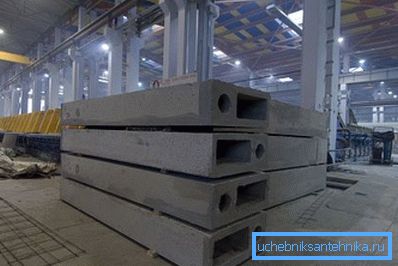

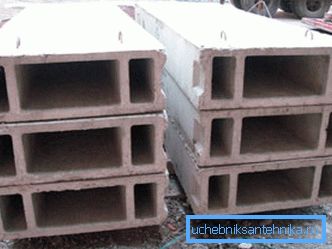

L'unité de ventilation est un élément autonome de la structure du bâtiment, qui comporte différents types de conduits de ventilation. Fixé principalement aux murs porteurs ou aux dalles de sol à l'aide d'un poste de soudage et de mortier de ciment. La combinaison de nombreuses sections de ce type constitue un système efficace unique pour l’échange de masses d’air (voir également l’article «Ventilation de la toiture» est une étape simple mais importante dans l’amélioration de l’habitat).

Différences structurelles

Les types suivants d'unités de ventilation sont utilisés:

1. Monolithique. Ils sont créés à partir d'un composant principal, comprenant un canal collecteur et des canaux satellites inclinés, et de deux composants supplémentaires, équipés uniquement de canaux verticaux. En outre, ils sont équipés d'éléments incorporés spéciaux, à l'aide desquels la fixation de blocs aux surfaces d'appui est réalisée. Ces modèles se caractérisent par une fiabilité et une efficacité élevées dues à une étanchéité absolue.

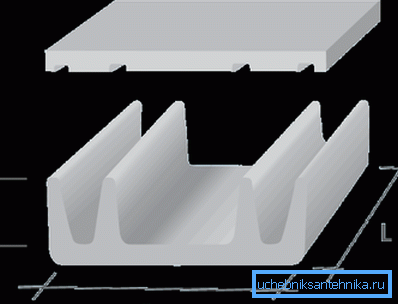

1. Préfabriqué. Ils sont assemblés sur le site d'installation en reliant deux composants à l'aide d'un poste de soudage. Ainsi, le transport et l'installation de tels produits sont beaucoup plus faciles. Leur prix est également principalement inférieur. Mais il convient de noter la baisse des indicateurs de performance due à l’apparition de coutures d’amarrage.

Options de matières premières

La composition des matières premières utilisées dans la fabrication des unités de ventilation peut varier, ce qui affecte leur fonctionnalité.

Regardons le plus commun:

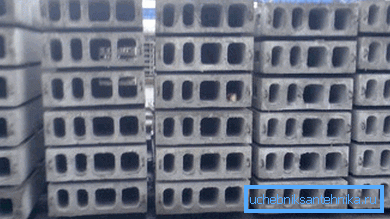

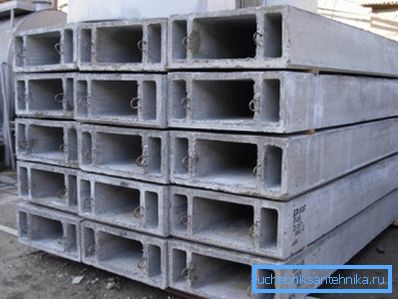

1. Béton armé. Le béton armé se caractérise par une résistance et une fiabilité accrues grâce à la présence d'un "squelette" en métal. Mais cela lui donne également un poids très important, ce qui nécessite à son tour une fondation renforcée et des difficultés supplémentaires lors de l'installation de leurs propres mains.

1. Béton de gypse. La présence de gypse dans la composition peut considérablement réduire la masse de la structure en raison d'une perte de résistance. En général, le système de ventilation constitué de ce type de matériau est plus économique, car il n’est pas nécessaire de renforcer la base et les travaux d’installation peuvent dans certains cas se passer d’élévateurs coûteux.

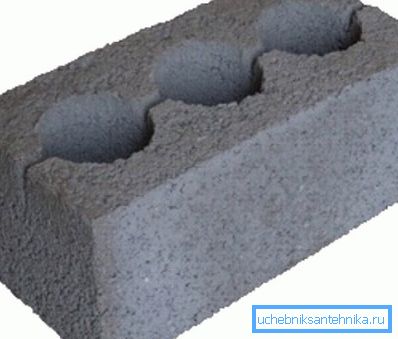

1. Claydite. L'ajout de claydite au béton peut réduire considérablement la conductivité thermique du produit fini. De plus, ces produits ont une très grande résistance au feu, ce qui n’est jamais superflu dans la construction d’installations résidentielles et industrielles.

Astuce: dans les bâtiments dotés d'un système de chauffage faible, il est recommandé d'utiliser des blocs de béton keramsit lors de la ventilation. En raison des propriétés d’isolation thermique de ce matériau, les masses d’air sortant refroidiront plus lentement, ce qui garantira une force d’écoulement élevée.

Dimensions

Les dimensions linéaires des unités de ventilation sont présentées dans le tableau suivant:

Travail de montage

Conseil: même si vous installez les unités de ventilation de vos propres mains, il est toujours recommandé de faire appel aux services d'un architecte professionnel. Il sera en mesure de calculer la conception optimale en tenant compte de toutes les caractéristiques du bâtiment, ce qui permettra en définitive d'économiser sur les matériaux et d'assurer une efficacité élevée du futur système de ventilation.

Pour effectuer tout le travail nécessaire, deux installateurs et un échafaudage sont nécessaires.

L'instruction de leurs activités est la suivante:

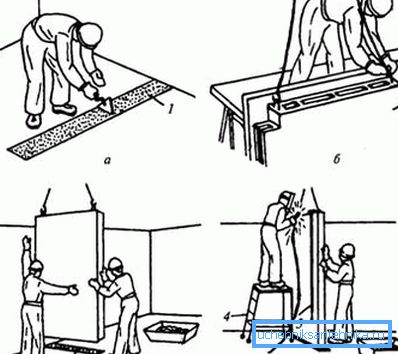

1. La première étape consiste à éliminer tous les débris possibles du support inférieur, sur lequel l'installation sera effectuée, afin d'éviter les distorsions et d'augmenter les performances d'adhérence.
2. Ensuite, la surface est mouillée et fermée avec un bouchon de cadre spécial, ce qui évitera la pénétration de mortier de ciment dans les conduits de ventilation.

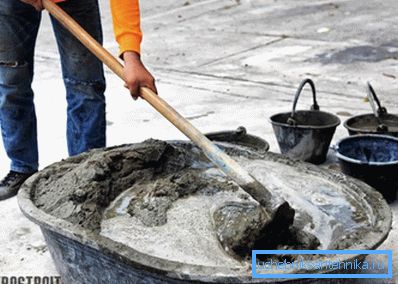

3. Solution mélangée de ciment et de sable dans un rapport de 1: 3.

Astuce: Il est recommandé d'utiliser le mélange ciment-sable de l'usine, car il a une qualité supérieure et des proportions précises.

1. Le mélange homogène résultant est superposé au gabarit avec une pelle.
2. La solution est étirée à la truelle à la fin du produit sous-jacent, après quoi le cadre est retiré.
3. Maintenant, les services d'un échafaudage sont nécessaires, ce qui, en inspectant le bloc, l'élingue et le permet de le soulever.
4. Les installateurs amènent l'unité de ventilation dans la zone d'installation et s'assurent que tous les trous coïncident avec la section précédente et que les parties avant sont abaissées de manière stricte sur le lit de ciment.
5. Le niveau vertical est contrôlé par la structure verticale. C'est un point très important, car l'hypothèse de la plus petite erreur peut conduire à sa progression géométrique sur les blocs installés à l'avenir.
6. Avec l'aide de barres de fer fait les ajustements nécessaires à la position du produit.
7. Ensuite, vous attachez les pièces encastrées de la machine à souder aux cloisons murales. L'unité elle-même au cours d'un tel processus doit être suivie afin d'éviter tout biais éventuel.
8. La dernière étape consiste à traiter et à sceller le joint horizontal avec des truelles, après quoi vous pourrez passer à la section suivante.

Conclusion

Une ventilation de haute qualité et fonctionnant correctement est nécessaire dans chaque bâtiment. Sans cela, non seulement la santé des personnes, mais également l'intégrité du bâtiment sont en danger. Les unités de ventilation en béton vous permettent de mettre en place un système durable et fiable (lisez également l'article «Passeport du système de ventilation: objectifs du reçu, forme et exigences réglementaires du système).

Le fabricant actuel propose de nombreuses variantes de ces produits, qui se distinguent par leurs caractéristiques structurelles, leurs paramètres techniques et leurs matériaux de fabrication. Ci-dessus figurent les plus courants, ainsi que les caractéristiques du travail d’installation.

La vidéo de cet article vous fournira des informations supplémentaires directement liées au matériel présenté.

Unités de ventilation - le meilleur moyen de créer une ventilation dans les immeubles de grande hauteur et les complexes industriels.
