Valve pour la ventilation - rendez-vous, types et contrôle

Un échange d'air normal dans la pièce permet d'y mener une vie normale. Dans ce cas, utilisez différents systèmes de ventilation - naturelle, combinée ou forcée, ainsi que divers appareils. Par exemple, le débit d'air peut réguler le papillon des gaz pour la ventilation et, pour éviter l'air frais, utilisez un appareil du type inversé.

Comme vous l'avez déjà compris, nous en discuterons aujourd'hui, ainsi que d'autres appareils similaires.

But

Les soupapes d'aération ou d'air font partie du conduit. Leur conception comprend un registre d’air qui peut être réglé en mode manuel ou automatique. Nous considérons ci-dessous la fonction de ces dispositifs:

Espèces

La forme du dispositif dépend de la section du conduit auquel il est destiné, le plus souvent ronde ou rectangulaire.

Ci-dessous, nous examinons de plus près à quoi chaque vue est destinée.

Conseil: Utilisez cette classification pour sélectionner les vannes de ventilation à un stade précoce.

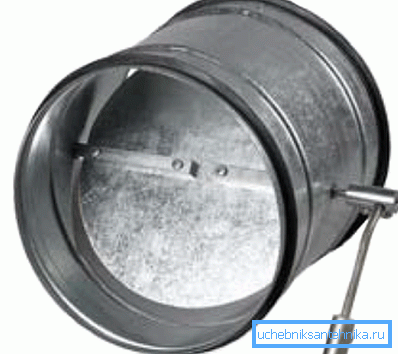

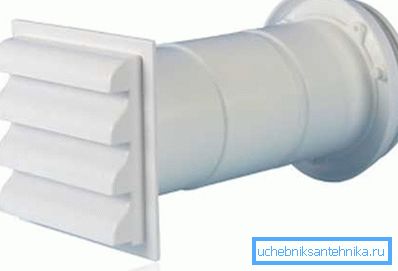

1. Entrée - est disponible avec possibilité de réglage manuel ou automatique de la position du registre d'air. Utilisé pour contrôler le volume des masses d'air qui le traversent, ainsi que pour bloquer le flux d'air dans une zone donnée du système de ventilation ou en cas d'arrêt du système de ventilation. Vous pouvez l'installer vous-même.

Conseil: installez des dispositifs pour protéger le système de ventilation avec des registres à réglage automatique pouvant être synchronisés pour ouvrir ou fermer automatiquement les dispositifs lorsque le système de ventilation est allumé ou éteint, respectivement.

La conception du dispositif d'étranglement d'entrée à section rectangulaire consiste en un cadre dont les dimensions correspondent à la section du conduit à laquelle il est destiné. Il est équipé de plusieurs stores horizontaux, reliés par une transmission mécanique avec un entraînement. Cela les fait se déplacer de manière synchrone, ce qui permet d’ouvrir complètement ou de fermer hermétiquement la vanne.

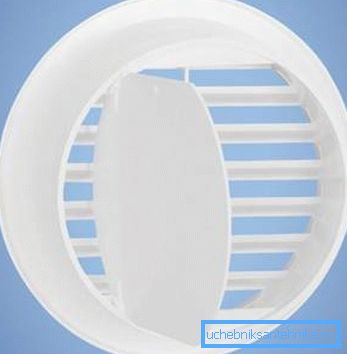

1. Inverse ou attractif - élimine la possibilité d'inverser le sens du flux d'air.

Fondamentalement, de tels dispositifs sont installés dans les conduits d'échappement pour empêcher:

• le mouvement inverse de l'air, qui peut se produire dans certaines conditions atmosphériques;
• l'air froid, les insectes, le duvet et d'autres allergènes entrent dans la pièce si le ventilateur est actuellement éteint;
• l'ingestion d'odeurs étrangères, y compris la cuisson d'aliments ou de fumée, à partir des gaines de ventilation d'autres pièces ou d'autres sols.

L'appareil sera fermé en cas d'arrêt du ventilateur d'extraction et ouvert lorsqu'il sera allumé pour évacuer l'air sortant vers le conduit de ventilation.

1. Chambres de mélange - conçu pour ajuster l’équilibre entre l’air frais extérieur et la recirculation lors de l’utilisation de systèmes de ventilation avec recirculation du flux d’air.

1. Désenfumage - équipé d'entraînements électriques synchronisés avec le système d'alarme incendie. Ils ouvrent le registre lorsque des alarmes incendie se déclenchent, ce qui laisse place à un dégagement de fumée et à une évacuation sécurisée des personnes.

1. Anti-déflagrant - utilisé dans la ventilation, conçu pour éliminer les courants d'air contenant une forte concentration de mélanges de gaz explosifs. Dans sa conception exclu la possibilité d'une étincelle pendant le fonctionnement.

1. Ignifuge - Un type spécial de dispositifs qui empêchent la propagation du feu à d’autres pièces du système de ventilation lors d’un incendie.

La gestion

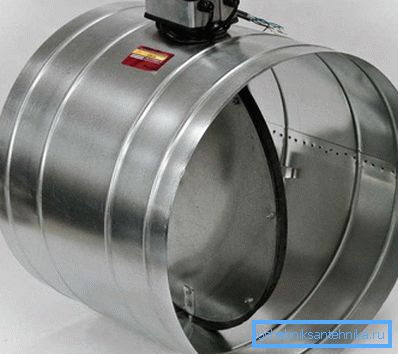

Pour contrôler les vannes fournies actionneurs. Leur conception implique un ajustement manuel et automatique des volets.

Considérez les avantages de ce dernier:

1. Synchronisation avec les systèmes de ventilation. L'ouverture des vannes se produit au moment de leur inclusion, et se ferme lors du fonctionnement des unités.
2. Utilisez dans les situations d'urgence. Par exemple, le chevauchement de l'air empêchera le chauffe-eau de geler, dans le cas où il ne recevrait pas d'eau chaude. Ainsi, il sera possible de gagner du temps et de l'argent pour la réparation de l'équipement, dont le prix est souvent assez élevé.
3. Contrôle des performances du système de ventilation à partir du panneau de commande central. Cette approche permet d’économiser de l’énergie en hiver et permet en outre de changer de mode de fonctionnement à tout moment.
4. Régulation des systèmes de ventilation complexes qui traversent de grands bâtiments avec plusieurs vannes de ventilation.

Construction

Généralement, les volets et le boîtier des appareils sont soumis à une forte pression de masses d'air, ce qui se fait particulièrement sentir dans les systèmes de ventilation à haute pression. Pour cette raison, les éléments de la plupart des vannes de ventilation sont en acier galvanisé à haute résistance, ce qui permet aux dispositifs de ne pas se déformer pendant leur fonctionnement.

L'une des exigences importantes des dispositifs est leur capacité à garantir une haute étanchéité du système en position fermée de la vanne.

Conseil: utilisez pour cela des joints spéciaux, ainsi qu’un cadre en caoutchouc pour le raccordement aux conduits d’air.

Les instructions permettent l'utilisation de vannes de ventilation non seulement dans les systèmes de ventilation des locaux, mais également pour la climatisation centrale. En règle générale, le réglage de la puissance de la climatisation pour une seule pièce est dans ce cas très limité. Par conséquent, dans les conduits d'air du système de climatisation central, des vannes sont installées avec un réglage automatique de leur fonctionnement.

Conclusion

Aujourd'hui, nous avons examiné la vanne d'air pour la ventilation. Nous avons appris sous quelle forme, où et comment il est appliqué, comment il est réglementé. Considéré comme l’avantage du volet de commande automatique de l’actionneur. Nous vous recommandons d'utiliser ces appareils dans les systèmes de ventilation et de climatisation de la maison.

La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
