Vent valve - vues et caractéristiques

Les appartements et les maisons modernes sont des constructions hermétiques, ils ont donc besoin d'une ventilation efficace. Son élément essentiel sont les vannes de ventilation, qui ne font circuler les masses d’air que dans un seul sens. Le plus souvent, dans les systèmes d'échange d'air, il existe une vanne de ventilation pour les murs, qui peut être à l'entrée ou à l'envers.

Dans cet article, nous examinerons en détail l’utilisation de ces vannes, examinerons leurs différents types, caractéristiques et processus d’installation.

But

La vanne d’air ventilé remplit simultanément plusieurs fonctions importantes:

• Assure le fonctionnement correct et ininterrompu du système d’échange d’air.
• Régule le débit d'air et les modes de ventilation.
• Comme mentionné ci-dessus, il empêche le mouvement des masses d'air dans la direction opposée ou recouvre complètement l'évent.
• Fournit un équilibre entre le flux d'air fourni et extrait.
• C'est une protection contre la pénétration du bruit de la rue dans la pièce.

De plus, il existe aujourd'hui des modèles qui, outre ce qui précède, remplissent également une fonction de prévention des incendies. Cet appareil est donc un élément important de la ventilation.

Types de vannes

À ce jour, il existe plusieurs types de vannes de ventilation. Tout d'abord, leur objectif est différent:

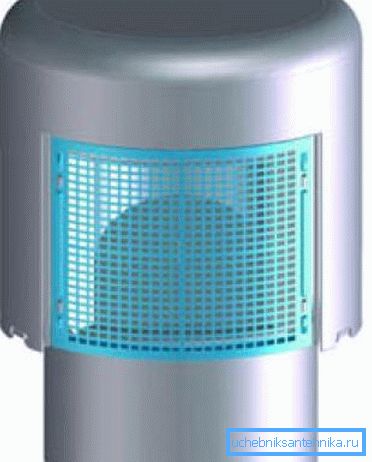

Faites attention! La ventilation est également appelée vanne d’évacuation des eaux usées, mais elle n’a aucune importance pour l’échange d’air dans les locaux et est conçue pour compenser la pression dans le système.

De plus, ces produits ont des formes différentes.

Ils peuvent être:

• Ronde;
• Carré ou rectangulaire.

Selon leur appareil, ils sont électriques ou manuels. La valve électrique fonctionne avec d'autres équipements de ventilation et ajuste automatiquement le débit d'air.

Arrangement de la valve

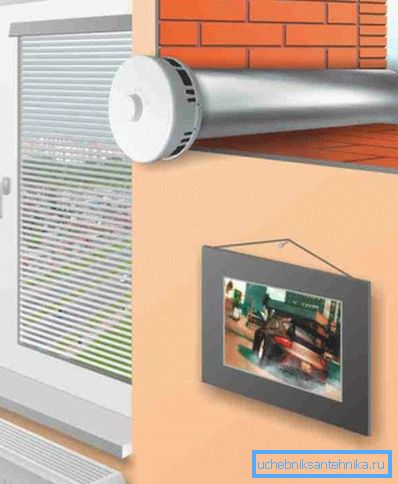

Mur d'entrée

La vanne d'entrée murale est la conception la plus courante (découvrez ici comment est équipée la ventilation de la chaufferie d'une maison privée).

Il comprend les éléments suivants:

• Tuyau - la longueur est légèrement plus grande que l’épaisseur du mur.
• Grille extérieure - retarde les gros débris.
• Matériau d'insonorisation - situé à l'intérieur du tuyau.
• Filtre - empêche la pénétration de poussière et autres petits débris.
• Élément mobile - régule l'intensité du flux d'air et, si nécessaire, ferme le système.
• Interrupteur - conçu pour contrôler l'élément mobile.
• Capuchon - donne à la conception un aspect décoratif et protège contre les dommages mécaniques.

Cette conception présente plusieurs avantages, tels que:

• Installation facile;
• L'apparence de l'appareil ne gâche pas la décoration intérieure;
• Commodité de fonctionnement;
• L'efficacité;
• La possibilité d'installer ses propres mains, même après avoir terminé la salle.

Astuce! Si l'appareil est situé près du radiateur, l'air entrant chauffera immédiatement.

Un exemple de tels modèles sont:

• CPV 125;

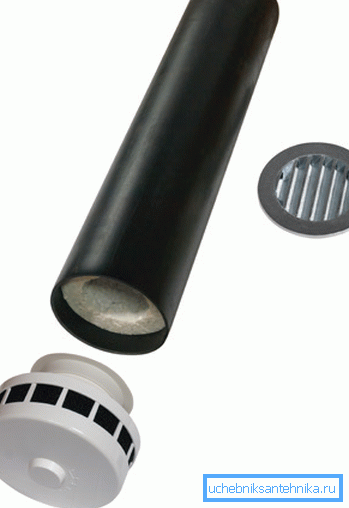

• KIV-125 et autres

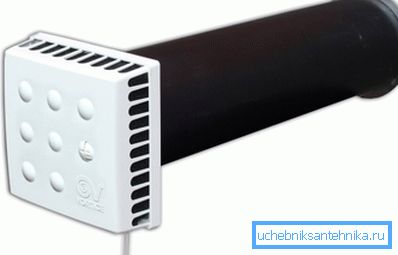

Le dispositif d'électrovannes est plus compliqué, car ils ont des capteurs et un entraînement électrique. Cependant, le principe de leur travail reste le même. Bien entendu, le prix des appareils automatiques est supérieur à celui des appareils mécaniques.

Échappement

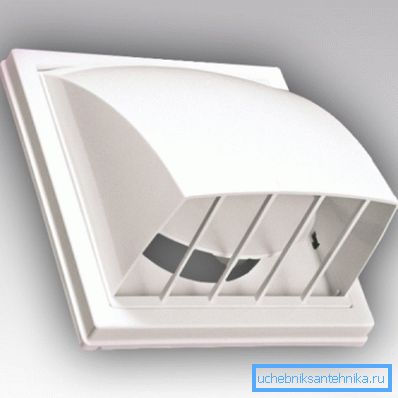

En règle générale, la soupape d'échappement est plus simple que la soupape d'admission et ne comporte que trois éléments:

• Partie fixe en forme de treillis - peut être carré ou rectangulaire. Son objectif principal est de donner à la conception un aspect décoratif, ainsi que de protéger la vanne des dommages mécaniques.
• Partie mobile (porte) - est un pétale rond ou carré, qui ne peut être ouvert que dans un sens.
• Bride - conçu pour connecter l’appareil au conduit de ventilation - il a toujours une forme ronde.

Faites attention! Si vous choisissez une vanne pour un bain, vous devez faire attention au matériau dans lequel elle est fabriquée, car l'appareil doit résister à des températures élevées et à une humidité élevée. Par conséquent, vous ne pouvez pas installer de produits en plastique.

L'installation doit être effectuée avec soin afin de ne pas endommager la vanne, ainsi que d'empêcher les débris de construction de pénétrer dans la structure. Sinon, l'appareil ne fonctionnera pas comme prévu.

Par exemple, le volet peut toujours être ouvert. Par conséquent, après l’installation, assurez-vous de vérifier les performances du produit.

Venteux

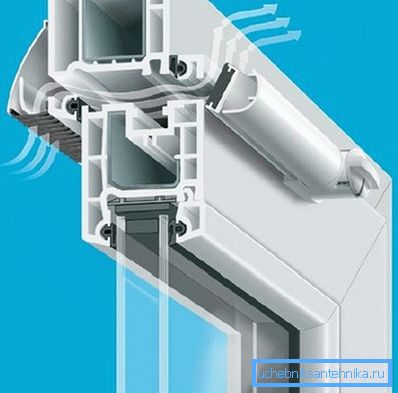

Cette vanne est une structure intégrée au profil de la fenêtre. Son dispositif est assez simple, cependant, l'efficacité n'en souffre pas.

Le seul inconvénient est l’absence de filtrage, mais comme l’écart lui-même est assez étroit, les déchets de la rue ne peuvent pas y pénétrer. Si nécessaire, l'espace peut être fermé ou l'intensité du flux peut être ajustée avec une poignée spéciale.

Les valves de fenêtre sont fournies avec la fenêtre. Par conséquent, leur présence devrait prêter attention lors du choix des fenêtres. Certes, il existe des modèles montés sur les fenêtres en plastique déjà installées.

Faites attention! Il existe des modèles qui ne permettent pas de réguler le débit d'air, mais ne le limitent qu'en cas de fortes rafales de vent. Bien sûr, il est préférable qu’il y ait une fonction de contrôle du débit entrant. Par conséquent, il est nécessaire de faire attention au moment de choisir un produit.

Installation de vannes de ventilation

Entrée

Avant de procéder à l'installation de la soupape d'admission, il est nécessaire de déterminer son emplacement. Pour ce faire, un système de ventilation doit être établi à l'avance, conformément à certaines règles. Il est préférable de confier le travail sur un tel système à des spécialistes.

Les autres instructions d'installation sont les suivantes:

• La première étape consiste à mesurer l'épaisseur de la paroi et à acheter un produit de longueur appropriée. En vente, vous pouvez trouver des appareils avec un tuyau de 0,4 à 1 m.
• Une fois l'emplacement de l'appareil déterminé, vous devez percer un trou dans le mur. Le diamètre doit avoir une petite marge pour que le tuyau puisse passer librement dans le trou.
• Après l’installation du tuyau, tous les espaces vides doivent être zénés afin que les joints soient serrés.
• Ensuite, une grille de protection est installée à l'extérieur et la vanne elle-même est montée à l'intérieur, conformément aux instructions du fabricant.

Faites attention! Pour empêcher les précipitations et l'humidité de pénétrer à l'intérieur de la structure, une gouttière doit être installée à l'extérieur du gril.

Échappement

L'installation de la soupape d'échappement implique la présence de conduits de ventilation, qui peuvent être situés dans le mur ou au plafond.

Les évents avec vannes sont généralement installés dans les locaux techniques:

• Dans la cuisine;
• Dans les toilettes;
• Dans la salle de bain, etc.

La présence d'éléments d'échappement dans ces pièces suffit pour que l'échange d'air ait lieu dans toutes les pièces, sa circulation se faisant par des fissures dans les portes.

L’ensemble de l’installation se résume à la connexion de la structure à ces canaux. En règle générale, les éléments sont connectés par la méthode de la bride. Une fois la vanne raccordée, une grille supérieure est appliquée sur le mur ou le plafond, le plus souvent fixée à la surface à l’aide de vis autotaraudeuses.

Ici, peut-être, et tous les points principaux que vous devez savoir sur les vannes de ventilation dans la disposition du système.

Conclusion

Les vannes sont un élément important des systèmes de ventilation, permettant de réguler leur travail. Les vannes de ventilation peuvent être installées à la fois sur les bouches d'admission et d'échappement. De plus, le clapet anti-retour et la ventilation d'échappement remplissent différentes fonctions, de sorte qu'ils fonctionnent ensemble dans le système.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
