Ventilateurs pour ventilation: un aperçu des structures de

La sélection du ventilateur pour le système de ventilation est l'un des moments les plus importants lors de la conception des circuits d'échange d'air. Il est extrêmement important que l'appareil sélectionné fournisse les performances nécessaires et que l'admission / l'évacuation de l'air soit effectuée dans les proportions appropriées.

Ci-dessous, nous examinons quels types de ventilateurs pour la ventilation sont utilisés dans différentes situations et donnons également un certain nombre de conseils sur l'installation d'unités pour les besoins domestiques.

Variétés de modèles

Radiale

Les structures radiales sont appelées dispositifs dans lesquels les parties actives - les lames - sont situées sur la jante. La jante elle-même tourne autour d'un axe, créant un flux d'air à haute pression.

Faites attention! Dans la plupart des cas, ces systèmes sont installés à l'extérieur des locaux - sur le toit ou sur des consoles murales distantes. L'installation interne de ventilateurs radiaux n'est justifiée que sur le sol technique.

L'efficacité d'un tel dispositif, ainsi que d'autres paramètres, est déterminée par la forme des aubes d'admission d'air.

• Les modèles avec des pales incurvées vers l'arrière par rapport au sens de rotation de la jante ne démontrent une bonne efficacité que lorsque vous travaillez avec de l'air pur. Très souvent, cette conception a un ventilateur pour la ventilation. En ce qui concerne les avantages de ce modèle, le plus important doit être considéré comme un niveau de bruit faible lorsque vous travaillez même à la limite de puissance.
• Les pales droites (radiales et déviées en arrière) sont souvent utilisées dans la construction de systèmes d’évacuation de l’air pollué. La configuration de la roue empêche l’entrée de contaminants sur les pièces en rotation de l’essieu et de la jante, ce qui réduit considérablement l’usure des pièces et facilite la maintenance préventive.
• Les pales incurvées vers l'avant offrent une efficacité d'échange d'air élevée même à une pression relativement basse. La forme de l'aile permet d'obtenir de bonnes performances en termes de taille relativement petite du dispositif, car de telles conceptions sont préférées dans la conception des systèmes d'échange d'air domestiques.

Les avantages généraux de ce type d’appareil incluent une bonne injection d’air, ce qui garantit un afflux excessif, ce qui crée des conditions favorables au bon fonctionnement de l’échappement.

Axiale

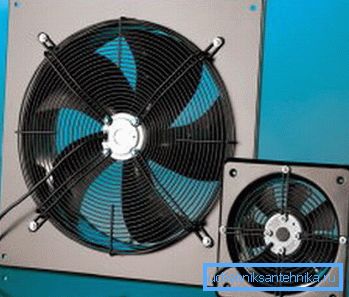

Ventilateur axial (axial) - le modèle le plus courant utilisé dans la plupart des dispositifs d'échappement. Ces appareils sont équipés de hottes aspirantes, de systèmes à circulation forcée, de ventilateurs de plafond, de sol, etc.

La conception de ce type d'appareil est assez simple:

• Le couple, comme dans le cas précédent, est transmis à l'axe du mécanisme.
• Immédiatement attaché à l’axe de la pale (type d’attache dite à hélice). Le volume d'air transporté dépend de la forme et de la taille des pales, ce qui explique la variété des modèles sur le marché.
• D'autre part, le montage des aubes directement sur l'axe entraîne des pertes de performances importantes, car le plus souvent le ventilateur axial est monté dans un boîtier ou un conduit cylindrique avec un espace minimal entre les parois et les aubes.

Faites attention! Afin d'accroître la productivité, des pales de guidage sont souvent installées derrière la partie hélice. Le montage du système d’échange d’air dans la cuisine ou la salle de bain peut être effectué de votre propre main, en prenant les plaques en acier galvanisé.

Diagonale

Un ventilateur diagonal est le résultat de la combinaison des principes de construction des modèles axial et radial:

• Les pales fixées à un grand angle sont montées sur la roue.
• Lorsque la roue tourne, la pression augmente en raison d'une augmentation de la force centrifuge.
• De plus, plus la vitesse de rotation du ventilateur est grande, plus la pression injectée est élevée.

Quant à la portée de ces appareils, elle est très limitée. En règle générale, les ventilateurs centrifuges pour les systèmes de ventilation dans les systèmes de refroidissement à air forcé, ainsi que dans les circuits d'admission à grand volume.

Diamétrale

L'apparence des dispositifs diamétriques est très différente de celle des autres appareils utilisés pour fournir un flux entrant et sortant:

• La turbine est une tige ou un cylindre de diamètre relativement petit.
• Les aubes d'admission d'air sont montées sur la tige ou sur la paroi extérieure du cylindre. Ils ont peut-être un profil très différent, mais les modèles les plus couramment utilisés ont des pales incurvées dans le sens du flux d'air.
• L'air passe de l'extérieur du ventilateur, car pour augmenter la pression, les pièces en mouvement sont généralement placées dans des logements spéciaux.

Cette conception vous permet de déplacer des volumes d'air suffisants. Pour cette raison, des ventilateurs diamétraux sont utilisés lorsqu'il est nécessaire d'installer des dispositifs relativement compacts, par exemple lors de l'organisation de rideaux d'air, etc.

Faites attention! L'inconvénient majeur des modèles diagonaux et diamétriques est la grande complexité qui fait que le prix des appareils s'avère également assez élevé. Le plus souvent, ils sont utilisés dans les réseaux d’échange d’air industriels, ainsi que dans l’organisation des circuits de ventilation des immeubles d’appartements modernes.

Conseils pour choisir

Recommandations d'installation

Le plus souvent, les locaux d'habitation (maisons et appartements privés) ne sont pas équipés de ventilation forcée. Cela est dû au fait qu'au cours du processus de conception, la ventilation dite à fente, la diffusion de l'air à travers les fuites dans les encadrements de portes et de fenêtres, est prise en compte.

Cependant, l'installation de fenêtres scellées modernes, ainsi que de portes extérieures dotées de circuits d'étanchéité, minimise la quantité d'air entrant et le flux s'arrête presque complètement. En conséquence, les normes d’échange d’air ne sont pas respectées, même approximativement, ce qui affecte notre santé.

D'autre part, après plusieurs années de fonctionnement des conduits d'échappement sans maintenance appropriée, leur débit est considérablement réduit. En conséquence, ni l’entrée ni l’extracteur ne fonctionnent efficacement, et l’air des pièces à vivre devient vicié et pratiquement impropre à la respiration.

La sortie consistera à assurer la circulation de l'air (ventilation ou installation de vannes spéciales) et l'installation de dispositifs d'échappement spéciaux.

En règle générale, ces dispositifs sont montés:

• Dans les cuisines. Tout d’abord, il s’agit de hottes aspirantes qui éliminent la fumée et la vapeur de l’espace situé au-dessus du poêle, ainsi que de ventilateurs spéciaux dans les fenêtres de la cuisine.

• Dans les salles de bain. Ici, le plus souvent, une grille de ventilation avec ventilateur est fixée sous le plafond, ce qui vous permet de vous débarrasser rapidement des odeurs désagréables.

Faites attention! La ventilation forcée de la salle de bain normalise également le régime d'humidité, ce qui vous permet de protéger la pièce des infections par des champignons. Naturellement, il faut également tenir compte de l'humidité élevée de l'air sortant, car l'instruction recommande d'installer ici des appareils avec une bonne étanchéité.

• Dans les ateliers et autres salles, qui ont besoin d'un capot opérationnel.

Outre les installations susmentionnées, des vannes murales complexes dotées de mécanismes de ventilation sont récemment devenues populaires. Les modèles les plus modernes de telles vannes peuvent fonctionner à la fois en mode entrée et en mode évacuation de l'air extrait.

Paramètre Définition

La question de savoir comment calculer la puissance du ventilateur pour la ventilation est particulièrement importante dans la conception des locaux industriels et des bâtiments publics: c’est là qu’un grand nombre de personnes est constamment localisée et que la consommation d’oxygène par unité de temps sera importante.

Pour les logements ordinaires, le calcul sera assez simple, car les possibilités d'adaptation naturelle sont beaucoup plus grandes ici.

Les instructions pour déterminer les paramètres impliquent l’utilisation de la formule suivante:

L = L_norme * N, où:

• L est le volume d'air requis, m³/ h
• L_norme - le taux de consommation d'air par une personne par unité de temps (selon SNiP 41 - 01-2003, cette valeur est de 60 m³/ h)
• N - le nombre maximum de personnes pouvant être dans la salle.

En outre, pour améliorer l'efficacité, vous pouvez utiliser le multiplicateur du taux de renouvellement de l'air (pour les salons - 1-2, pour les bureaux - 2-3, pour les zones de production - 4 et plus).

En multipliant le chiffre obtenu dans le cas précédent par le facteur correspondant, nous obtenons les performances recommandées de l'unité de ventilation. Il ne nous restera alors plus qu'à comparer le résultat du calcul avec les paramètres techniques des modèles disponibles sur le marché et choisir celui qui convient.

Conclusion

Des informations sur la manière de choisir un ventilateur pour la ventilation et sur le type à utiliser dans une situation donnée seront utiles, en premier lieu, à ceux qui envisagent de concevoir toutes les communications de leur maison.

Pour une connaissance plus détaillée de la gamme d'équipements de ventilation, ainsi que des subtilités de la disposition des réseaux de ventilation, nous vous recommandons de regarder la vidéo présentée dans cet article.
