Ventilation au plafond: caractéristiques et avantages

Le développement des technologies de la construction nous a donné beaucoup de nouveaux matériaux et solutions structurelles, parmi lesquels les plafonds suspendus. Une caractéristique de ces plafonds est la présence d'un espace entre la dalle de plancher et une surface décorative dans laquelle vous pouvez masquer les canaux de ventilation ou organiser un système sans canaux. Nous allons parler des caractéristiques et des avantages de la ventilation dans le plafond.

Informations générales

Sous la ventilation au plafond, comprenez un système dans lequel les conduits ou les conduits sont situés au-dessus du plafond. Cela vous permet de retirer les tuyaux et les conduits des zones fonctionnelles de la pièce et de gagner en efficacité pour son utilisation.

Faites attention! Cet arrangement vous permet de fournir de l'air n'importe où dans l'appartement ou la maison. Un autre avantage est également noté: l'extraction est effectuée au point le plus élevé et c'est là que s'accumule l'air le plus sale et le plus chaud.

La fixation de la ventilation au plafond s'effectue de différentes manières: pinces, ancres, vis autotaraudeuses au profil en L ou en Z, traverses, ruban perforé ou poutres métalliques. Pour améliorer les qualités décoratives de la pièce, le réseau de canaux d’air est caché derrière la structure articulée.

Les systèmes de plafond sont canal et sans canal. Nous voulons parler des différences et des caractéristiques de ces solutions plus en détail.

Systèmes de ventilation de plafond

Les conduits

Malgré le développement des systèmes VAV sans canaux, la bonne ventilation des anciens canaux reste le leader incontesté du marché. La grande majorité de tous les systèmes climatiques modernes sont construits avec précision dans la conception des conduits.

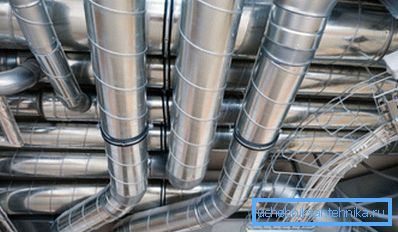

Si l'emplacement et l'apparence des conduits d'air dans les salles de production et les locaux techniques ne sont pas critiques, dans les immeubles résidentiels et les appartements, il devient décisif: tout le monde n'a pas un intérieur industriel avec des tuyaux en métal au-dessus.

En raison de restrictions décoratives, les constructeurs n’ont pas utilisé un système de canaux avec un réseau étendu et une alimentation en air ciblée, mais se sont limités à plusieurs évents dans la cuisine, la salle de bain et les installations sanitaires. Cela a conduit à une stratification notable des masses d'air et à l'apparition de plusieurs zones stagnantes.

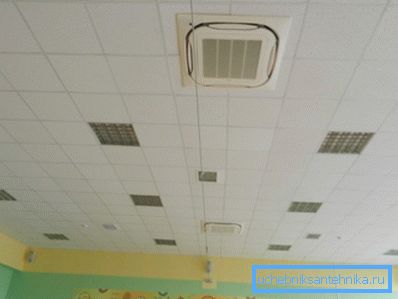

Aujourd'hui, il est devenu possible d’utiliser des conduits de plafond: les plafonds suspendus masquent bien les conduits d’air, ce qui permet d’alimenter des masses d’air et d’évacuer l’air sortant ponctuellement.

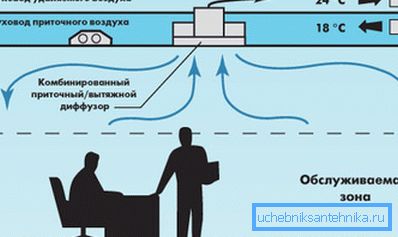

Faites attention! Dans ce cas, le diffuseur de plafond pour plafond de ventilation ne joue pas le dernier rôle, ce qui permet d’augmenter le débit et sa plage, ce qui conduit à un mélange de haute qualité des masses d’air et à l’égalisation des températures.

Avantages des systèmes de canaux:

• L’admission d’air frais au point d’adresse permet de répartir le plus efficacement possible la masse entrante de gaz frais, propre et refroidi parmi ses consommateurs;
• La performance des canaux vous permet de surveiller efficacement la ventilation en temps réel et d’ajuster et de régler les modes au moyen de l’automatisation;

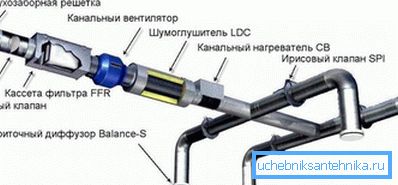

• Dans les conduites de canal, il est plus facile d’organiser des systèmes de traitement d’air efficaces: filtration, refroidissement, chauffage, etc.
• Il convient également de noter la possibilité d'installer des clapets coupe-feu et d'autres systèmes de protection avec des canaux séparés.

Les inconvénients de la performance d'un canal sont ses qualités:

• Le système de conduits est monté sur un réseau fixe, qui est posé avant les travaux de finition. En conséquence, tout réaménagement ou changement d’habitat pose le problème des incohérences entre le nouveau tracé et l’ancien réseau de ventilation. Cela est particulièrement vrai dans les bureaux et les lieux de location;
• En passant aux modes de performance réduits, il y a une baisse de la vitesse d'alimentation en air et de la gamme de diffuseurs à surface fixe, ce qui entraîne une stagnation dans les zones situées entre les diffuseurs (ce problème est partiellement résolu par le lustre en plafond);
• Les réseaux de succursales complexes diffèrent par le coût élevé de l'équipement, de la maintenance et des réparations;
• Par rapport aux systèmes sans canal, la consommation d’énergie a augmenté de 30%.
• Le microclimat à l'intérieur des canaux contribue au développement de moisissures, ce qui n'est pas observé dans les performances sans canaux.

Channelless

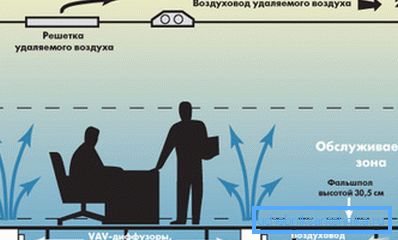

Comme son nom l'indique, ces systèmes ne contiennent pas de tuyaux ni de conduits pour le transport de masses d'air. Au lieu de cela, ils utilisent l'espace entre les plafonds ou les sols décoratifs et structurels comme un conduit d'air.

Cette solution nous permet de gagner non seulement du point de vue du design et de l’espace ergonomique, mais également d’un point de vue économique et technologique beaucoup plus important.

Les systèmes de plafond les plus récents fonctionnent sur le principe du volume d'air variable (VAV), ou débit d'air variable. Dans le même temps, la pression de travail dans les gaines souterraines et sous plafond est égale à 12,5 Pa, ce qui, en comparaison avec la norme de 373 Pa dans les canaux, mérite à elle seule l’attention.

Considérez les principaux avantages des systèmes CVC sans réseau:

• La flexibilité. Contrairement au réseau de canaux, un conduit commun vous permet de placer les diffuseurs n’importe où. De plus, leur transfert ne pose aucun problème. En même temps, un recalcul et une refonte compliqués ne sont pas nécessaires;
• Économie d'énergie. Comme déjà mentionné, la consommation électrique des systèmes de ventilation de plafond est réduite de 30% par rapport au canal.
• Pas de moisissure. La température et l'humidité relative de l'air traversant les conduits sont égalisées par recirculation et chauffage à des valeurs telles que le développement d'organismes fongiques soit empêché;
• Investissement réduit. Potentiellement, les systèmes sans conduits devraient devenir sensiblement moins chers que les autres, car le prix des tuyaux, des installations, des travaux d’installation et de la conception reste élevé.

Faites attention! Il est trop tôt pour parler des faiblesses de cette solution car il n’existe pas de données fiables sur la pratique de l’utilisation de systèmes sans canal.

À ce stade, on peut noter la pénurie d’artisans possédant une expérience suffisante dans la construction de telles installations. En outre, il n’existe aucune instruction claire concernant leur installation, ce qui rend le travail effectué de vos mains un travail risqué.

Conclusion

Le système de ventilation au plafond présente un certain nombre d'avantages par rapport aux réseaux ou autres formes de mise en réseau. La solution la plus progressive aujourd’hui est la ventilation VAV sans canaux, située dans les espaces souterrains et entre les plafonds (voir aussi l’article Cheminées et ventilation: danger, fonctionnement et prévention).

Des informations visuelles supplémentaires sont contenues dans la vidéo de cet article.
