Ventilation coupe-feu: appareil, exigences réglementaires,

Quelle devrait être la ventilation incendie moderne? Quels sont les éléments utilisés dans sa conception et sa construction? Existe-t-il des documents réglementaires régissant sa structure?

Essayons de répondre à ces questions.

Les tâches

Commençons par découvrir les problèmes que devrait résoudre la ventilation en cas d’incendie (voir également l’article Robinetterie pour la ventilation: les principales variétés et leurs caractéristiques distinctives).

En fait, il y en a trois.

• Il est nécessaire d'empêcher la propagation du feu entre les pièces situées sur les canaux de ventilation.. Une traction constante, de l'air chaud et un grand nombre de produits de combustion incomplète peuvent provoquer des incendies secondaires dans tout le bâtiment.

Cependant: la plupart des victimes de l'incendie ne sont pas les victimes des températures élevées, mais la fumée des lieux. Le manque de visibilité désoriente et la combustion de l'oxygène et l'accumulation de produits de combustion entraînent rapidement une perte de conscience.

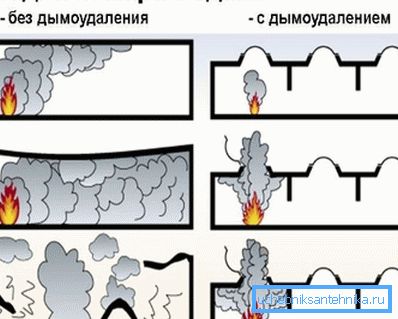

• D'où la deuxième exigence: la ventilation en cas d'incendie doit assurer l'élimination rapide et efficace de la fumée et des produits de combustion.. La tâche est compliquée par le fait qu’ils sont généralement chauffés à des températures élevées.
• De plus, les personnes en cours d'évacuation ont besoin d'air frais. Il faut donc non seulement évacuer de la fumée, mais aussi une ventilation forcée.

Exigences cotées

Les exigences de base en matière de sécurité incendie pour la ventilation sont définies dans le manuel 13.91 à SNiP 2.04.25-91. Mettez en surbrillance les points clés du document.

Si la pièce est divisée par des barrières coupe-feu, la ventilation est montée séparément pour chaque section.

La ventilation générale anti-incendie (d'urgence) peut être utilisée pour:

1. Locaux résidentiels, publics et administratifs;
2. Les installations de production lorsqu'elles sont placées sur trois étages maximum;
3. Les entrepôts et les magasins lorsqu'ils ne sont pas situés sur plus de trois étages;
4. Entrepôts, magasins et locaux industriels situés dans un bâtiment séparé d'un étage et ne donnant que sur l'extérieur.
5. Salles de bain, bains, blanchisseries et autres pièces à usage domestique.

Une pièce dans laquelle un grand nombre de personnes se trouvent de manière permanente ou temporaire doit être alimentée par un conduit séparé.

Pour les zones de production dans lesquelles des mélanges explosifs peuvent se former, la ventilation est également effectuée séparément. La capacité de ventilation devrait fournir au moins un échange d'air par heure.

Toutefois, si la hauteur de la pièce est supérieure à 6 mètres, elle peut être limitée à 6 m3 par mètre carré.

Dans les locaux où les conditions de production peuvent entraîner la formation de mélanges de combustibles et d'explosifs, les entrées d'air des ventilations d'extraction sont situées à au moins 40 centimètres du niveau du plafond. Avec la probabilité d'accumulation de gaz détonant (mélange d'hydrogène et d'air), la distance est réduite à 0,1 mètre (pour les pièces d'une hauteur supérieure à 4 mètres, la hauteur est de 0,025 mais ne dépasse pas 0,4 mètre).

L'élimination de la fumée devrait être prévue pour:

• Des halls et des corridors des bâtiments industriels, administratifs et domestiques d’une hauteur supérieure à 26,5 mètres.
• Dans les couloirs de plus de 15 mètres de long sans fenêtres légères.
• Des couloirs des immeubles résidentiels aux étages supérieurs et supérieurs à 10 avec des escaliers sans fumée.

Outre le document susmentionné, les règles relatives à l'arrêt de la ventilation en cas d'incendie sont spécifiées à la clause 12.4 du SNiP 41-01-2003:

1. En cas d’incendie, le travail de ventilation forcée de toutes les pièces, à l’exception de l’alimentation forcée en air des couloirs d’évacuation et des cages d’ascenseurs, s’arrête.
2. La déconnexion peut être effectuée à la fois en coupant complètement l’alimentation des tableaux de distribution et en installant un circuit de commande individuel pour chaque système.

Comment ça marche

Comment toutes les tâches ci-dessus du système de ventilation sont-elles mises en œuvre?

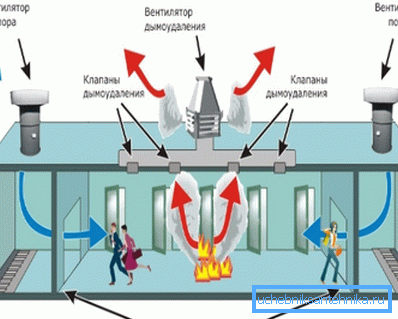

1. Lors de la réception d'un signal provenant des détecteurs (dispositifs d'estimation de la température ou de la transparence de l'air) dans le système de ventilation standard, les ventilateurs sont désactivés et les vannes activées, ce qui bloque complètement son fonctionnement.
2. Dans le même temps, les vannes du système de désenfumage s'ouvrent. les ventilateurs - les aspirateurs sont alimentés. Le pompage des produits de combustion commence.
3. Parallèlement au pompage d'air pollué dans les gaines d'ascenseur et les issues de secours, de grands volumes d'air ambiant pur sont fournis.

Les principaux problèmes techniques pouvant survenir lors de l'utilisation d'un tel système sont relativement prévisibles. À des températures élevées des produits de combustion sous vide, des fuites peuvent déformer les canaux de ventilation galvanisés à paroi mince. Les pièces en plastique du ventilateur deviendront rapidement inutilisables en cas de surchauffe.

D'où l'instruction:

• Les conduits d'incendie sont en acier noir d'une épaisseur de 1,2 millimètres.
• Tous les ventilateurs et les clapets coupe-feu pour les systèmes de ventilation sont fabriqués à partir de matériaux résistant à la chaleur.

Glossaire

Familiarisons-nous avec certains termes et définitions associés aux systèmes de ventilation anti-incendie.

Terminologie commune

La ventilation tactique en cas d’incendie est une technologie relativement nouvelle qui implique l’utilisation de puissants ventilateurs mobiles pour créer un flux d’air dans un bâtiment en flammes. Les objectifs sont identiques à ceux décrits ci-dessus - l’élimination des produits de combustion et l’alimentation en air frais afin d’évacuer les personnes et d’assurer le bon fonctionnement des services d’incendie.

Les incendies à ventilation contrôlée sont des incendies comportant un excès de matériaux combustibles et un débit d'oxygène limité dans les conduits de ventilation. Pour éteindre, il suffit souvent de bloquer complètement le fonctionnement des conduits de ventilation.

Équipement

Nous étudierons certains éléments des systèmes de ventilation anti-incendie.

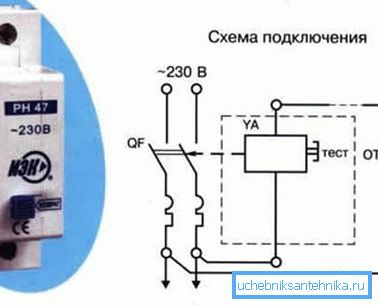

Le déclencheur indépendant est un dispositif électromagnétique qui éteint à distance l’alimentation des ventilateurs sur un signal du terminal portable. Un tel système de désactivation de la ventilation en cas d’incendie permet de dupliquer manuellement le travail des capteurs.

Les grilles de ventilation coupe-feu sont des dispositifs jetables qui empêchent la circulation d'air dans les conduits de ventilation en cas de surchauffe. Comment leur travail est-il mis en œuvre?

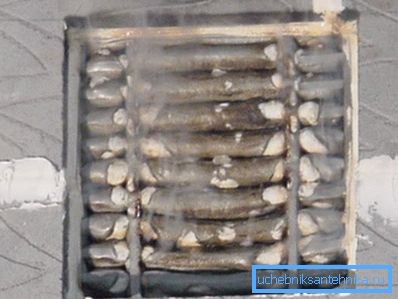

Les lamelles sont des revêtements à revêtement mince de silicate de sodium. Lorsqu'il est chauffé à plus de 100 degrés, la base minérale commence à augmenter rapidement en volume, remplissant les lumières et arrêtant complètement le mouvement des produits de combustion. La limite de résistance au feu du réseau est de 45 à 120 minutes.

Malgré la simplicité de la conception, le prix des produits est assez élevé: une grille ronde de 100 millimètres de diamètre coûtera 3 à 3 500 roubles à l’acheteur.

L'installation à faire soi-même est extrêmement simple:

1. La grille est installée dans l'ouverture préparée dans le conduit.
2. Son cadre est fixé avec un mastic silicone résistant à la chaleur ou un mortier de ciment.

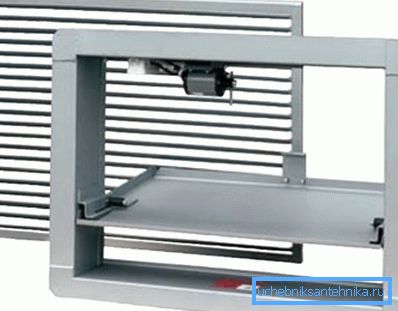

Contrairement à une grille, un clapet coupe-feu pour la ventilation peut être déclenché plusieurs fois.

Que pourraient être ces dispositifs?

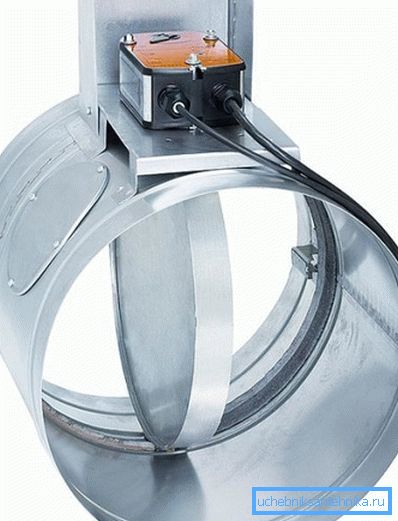

• Normalement ouvert (ventilation chevauchante en cas d’incendie).

• Normalement fermé (ouverture des canaux pour éliminer la fumée).
• Double action (fermeture en cas d’incendie et ouverture après extinction pour éliminer les produits de combustion).

Le principe de fonctionnement est simple et clair: le volet dans l’une des positions recouvre complètement le canal de ventilation. Comment et comment peut-il être mis en mouvement?

Conclusion

Bien entendu, dans notre revue miniature, nous n’avons présenté au lecteur qu’une petite partie des solutions utilisées dans la conception des systèmes de ventilation.

La vidéo de cet article, comme d’habitude, lui apportera une attention particulière aux informations supplémentaires sur la ventilation par la fumée. Des succès!
