Ventilation d'un immeuble de grande hauteur:

Sans l'afflux d'air frais de la rue et le retrait des masses d'air contaminées par les déchets humains, il est impossible d'exploiter un bâtiment. Dans le même temps, le système de ventilation de l'appartement d'un immeuble de plusieurs étages présente des différences importantes par rapport au même réseau d'ingénierie d'un chalet privé, ce qui affecte le service et la possibilité de connecter des appareils électroménagers spéciaux. Comprendre toutes ses subtilités et ses nuances aidera l’instruction ci-dessous.

But et fonctions

Le dispositif de ventilation dans les bâtiments à plusieurs étages est fourni par les normes existantes en matière de construction, de lutte contre l'incendie et sanitaires. Son objectif principal est d'éliminer les impuretés nocives de l'air dans les locaux résidentiels (chambre à coucher, salle de séjour) et auxiliaires (sanitaires).

Les principales sources de pollution dans l'appartement sont:

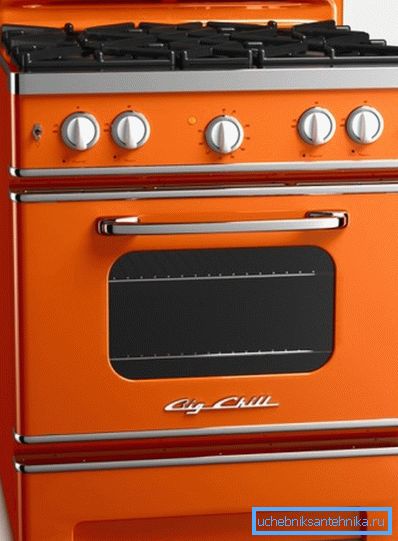

• cuisinière;
• machine à laver;
• équipement sanitaire (toilette, salle de bain).

En raison du fonctionnement de l'équipement ci-dessus, de la vapeur d'eau et des gaz s'accumulent dans l'air, ce qui a un effet négatif sur le corps humain.

Ne fonctionnant pas correctement ou ne réalisant pas les tâches qui lui sont assignées, la ventilation peut être facilement reconnue par les caractéristiques suivantes:

• embuage du verre dans les cadres de fenêtre;
• condensation sur les murs;
• humidité dans les coins des pièces;
• moisissures et champignons recouvrant diverses surfaces de l'appartement.

Faites attention! De mauvais échanges d'air dans une zone résidentielle peuvent avoir des conséquences graves, en particulier si un enfant vit dans un appartement. La moisissure et l'humidité sont souvent la cause de problèmes respiratoires.

Vérifiez si la cheminée de ventilation dans un bâtiment à plusieurs étages est faisable vous-même. Il suffit de prendre un segment de journal de dimensions 20 x 4 cm et de l’apporter dans la grille recouvrant le conduit.

La feuille devrait «coller» au trou. Sinon, vous devez prendre soin de la réparation ou du nettoyage du canal de ventilation.

Espèces

Récemment, un nombre croissant de personnes se plaignent du manque d'efficacité des systèmes de ventilation dans les complexes d'appartements urbains. Cela est dû au fait que le système de ventilation dans un bâtiment à plusieurs étages construit au siècle dernier ne prévoyait pas la mise en place de fenêtres hermétiques empêchant l'entrée d'air frais de la rue.

De plus, la mauvaise performance de l’arbre d’échappement peut être due à son manque de longueur (en particulier pour les appartements situés aux étages supérieurs). Le fait est que pour l'apparition de la traction, l'air doit traverser la conduite d'au moins deux mètres, ce qui est problématique à atteindre au dernier étage de la maison.

Avant de connaître les moyens de résoudre ce problème, il est nécessaire d’étudier les systèmes existants de systèmes de ventilation.

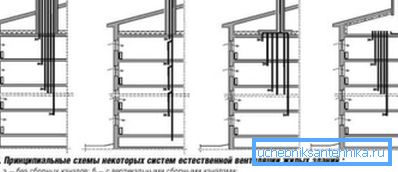

Ainsi, la ventilation naturelle dans un bâtiment à plusieurs étages selon SNiP peut être de plusieurs types principaux:

1. Chaque appartement dispose d'un canal d'échappement individuel qui va directement sur le toit. Ce type de conduit est le plus efficace, mais en raison du nombre croissant d'étages dans les bâtiments et du nombre d'appartements, il n'a pas été utilisé récemment.
2. Les conduits d'échappement partant des appartements sont reliés au niveau d'ingénierie supérieur par un conduit horizontal, qui conduit au toit.
3. Tous les tuyaux de ventilation principaux aboutissent au grenier, qui joue le rôle d’une sorte de pièce de ventilation. Ensuite, les gaz d'échappement sont projetés dans des mines spécialement équipées. Cette méthode est utilisée dans la construction d'immeubles d'appartements modernes.

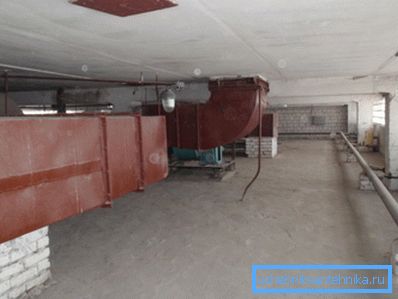

Canal horizontal commun

Si la ventilation des bâtiments résidentiels à plusieurs étages est conçue selon ce type, l'air sortant des appartements par des tuyaux verticaux est alors relié à un flux dans un canal horizontal. Dans ce cas, en atteignant le grenier, les masses d'air heurtent le mur horizontal (le bord de la boîte) et se dirigent vers la sortie.

La méthode présente plusieurs inconvénients:

1. Avec une petite section interne d'un conduit de ventilation horizontal, une section apparaît là où la pression atmosphérique augmente, ce qui entraîne un excès de masses d'air dans le canal de ventilation et parfois dans l'appartement de l'étage supérieur.
2. Si l'ouverture de sortie du boîtier est montée trop bas, une inversion de poussée peut se produire. En conséquence, l'air qui monte des étages inférieurs ne sort pas dans la rue mais dans les salons de l'étage supérieur.

Il existe deux manières de résoudre les problèmes énumérés ci-dessus:

1. Modification de boîtes sur le sol technique. Il est nécessaire d’augmenter la taille du conduit de ventilation horizontal d’environ 2 à 3 fois et d’équiper à l’intérieur de celui-ci les éléments disséquant le flux d’air. Les inconvénients de cette méthode sont le prix élevé et la nécessité d'attirer des spécialistes. Cependant, vous pouvez être sûr à 100% qu’après l’amélioration de la ventilation dans un immeuble résidentiel de grande hauteur, il fonctionnera parfaitement.
2. Disposition d’un conduit de ventilation individuel, qui évacue l’air pollué vers l’extérieur en contournant le conduit commun.

Faites attention! Dans le cas d’une telle reprise, veillez à respecter l’isolation thermique normale des gaines d’air, sinon les conditions de température et d’humidité du local technique risquent d’être perturbées, ce qui est interdit par le SNiP.

Airbag dans le grenier

Ce schéma d'organisation du flux d'air est utilisé dans toutes les maisons modernes. Si, lors de la conception, des erreurs et des imprécisions ont été commises, les résidents des étages supérieurs souffrent du fait que la traction nécessaire n’est pas créée dans le conduit de ventilation.

Ceci est dû au fait que l'air, au lieu des 2 mètres prescrits, passe à environ 30 cm. La ventilation est présente, cependant, il n'est pas en mesure de pomper le volume d'air requis. En outre, lorsque vous ouvrez la porte dans le grenier, un brouillon apparaît, ce qui réduit encore le besoin.

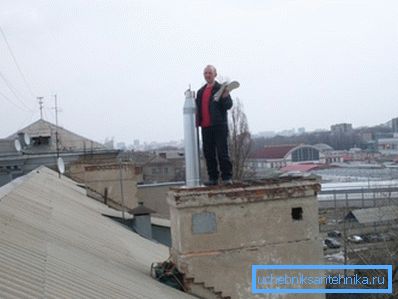

Résoudre le problème facilement. Il est seulement nécessaire d’équiper ou d’augmenter les conduits de ventilation individuels de l’appartement situé à l’étage supérieur avec un tuyau d’environ 140 cm de long, qui doit être incliné vers le puits commun afin que l’air sortant du bas crée une traction supplémentaire.

Manières d'organiser le mouvement de l'air

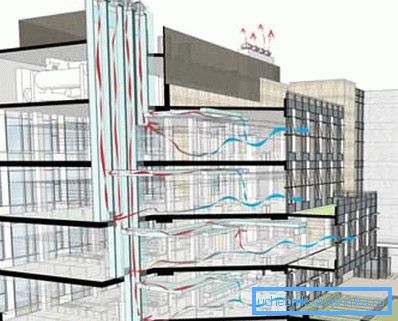

Le flux d'air dans le système de ventilation d'un immeuble à appartements peut aller dans le sens voulu par les ingénieurs, de manière indépendante (selon les lois de la physique) et forcée (à l'aide de ventilateurs et d'autres équipements).

Compte tenu de cela, le réseau d'ingénierie décrit est divisé en types suivants:

• l’air frais naturel passe par les fenêtres et les bouches d’aération et est évacué par le conduit de ventilation (la poussée est générée par la différence de pression et de température);
• mécanique - à la fois l'entrée et le retrait des masses d'air sont réalisés à l'aide de ventilateurs installés sur les ouvertures d'admission et de sortie, ainsi que dans le conduit de ventilation;
• combinés - dans ce cas, le capot est forcé et le flux de manière naturelle.

Réparation de ventilation

Le système de ventilation par extraction correctement conçu et conçu ne nécessite pas d'entretien par les résidents. Cela devrait être fait par des spécialistes de l'organisation responsables du fonctionnement du bâtiment. La seule action valable consiste à nettoyer la grille de la poussière recouvrant l'entrée.

Il en va différemment si l'air de l'appartement est régulièrement évacué. Les odeurs désagréables des voisins et la condensation sur les fenêtres continuent de vous tourmenter. Le problème réside alors dans l’afflux insuffisant de masses d’air. Souvent confrontés aux résidents, qui ont installé des blocs de fenêtre en plastique ou en aluminium ne laissant pas passer l’air.

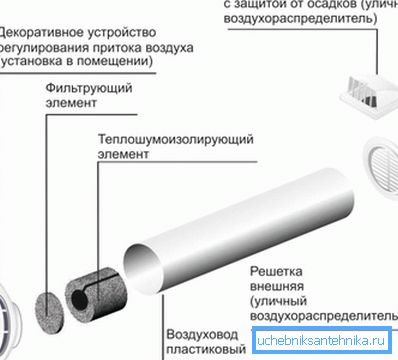

Pour faire face à la situation, une ventilation régulière sera facilitée, mais une option plus acceptable consiste à installer des vannes d’admission, qui sont montées entre le rebord de la fenêtre et le radiateur de chauffage central. Dans ce cas, l'air froid soufflant de l'extérieur est chauffé.

Il existe plusieurs types de soupapes d'admission:

• mécanique - équipé d'amortisseurs permettant d'ajuster manuellement l'intensité du flux entrant;
• electronic - dispose de dispositifs spéciaux permettant d'ouvrir et de fermer la vanne, en fonction des informations reçues de capteurs externes (humidité et température).

Faites attention! De nombreux propriétaires d'appartements dans de vieilles maisons tentent de lutter contre l'humidité et les odeurs désagréables à l'aide de la climatisation. C'est une mauvaise décision, car de tels équipements climatiques ne peuvent remplacer un réseau technique complet de ventilation.

Installation d'un système de ventilation forcée

Cette façon de résoudre le problème est utilisée dans le cas où toutes les méthodes énumérées ci-dessus n'apportaient pas le résultat souhaité. Il convient de noter qu’il est impossible d’effectuer indépendamment toutes les opérations d’installation nécessaires, car la section des conduits d’air et la puissance de l’équipement sont calculées individuellement.

Ne considérez que les principaux types de systèmes les plus couramment utilisés:

1. Si vous devez fournir de l'air frais à un petit appartement d'une pièce, un appareil spécial d'une seule pièce vous aidera, qui sont peu coûteux, mais accomplissent un excellent travail avec les tâches qui lui sont assignées.
2. Dans le cas où dans le canal d'échappement la poussée est suffisante, il est possible de limiter l'installation des dispositifs d'admission. La puissance de l'équipement dépend du nombre de résidents dans l'appartement, de la superficie des pièces et de certains autres facteurs.

Avec le ventilateur, en règle générale, tous les éléments nécessaires sont fournis:

• des treillis;
• aérothermes pour la ventilation;
• des vannes;
• éléments filtrants.

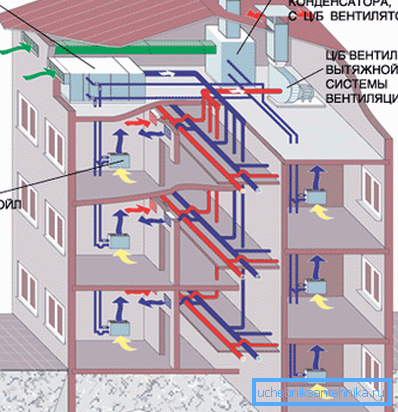

1. La ventilation à air forcé (éventuellement avec un récupérateur de chaleur) est la plus efficace. Mais son installation n'est recommandée que dans les maisons privées ou les grands appartements urbains.

Astuce! Pour que la ventilation fonctionne le plus efficacement possible, il est conseillé d'équiper les ouvertures d'alimentation et d'évacuation de chaque pièce (y compris la chambre à coucher, le bureau, la salle à manger, etc.) en les reliant par des conduits d'air à l'unité centrale.

Ventilation des eaux usées

Une caractéristique des immeubles à appartements est la nécessité d'installer une ventilation non seulement pour les locaux résidentiels et non résidentiels, mais également pour le réseau d'égouts. Sinon, il y a un risque de mauvaises odeurs et de pénétration dans l'appartement de vapeurs dangereuses pour la santé des habitants.

Dans les maisons de plus de 9 étages, plusieurs méthodes sont utilisées pour ventiler le système d'évacuation des eaux usées:

1. Ventilation directe. Dans ce cas, la colonne montante centrale, où tous les drains se rejoignent, est affichée sur le sol technique du bâtiment et n’est pas scellée. L'air frais est fourni par le haut du tuyau. L'inconvénient est que, en cas d'augmentation de la pression dans la partie inférieure du système, il existe un risque de pincement du joint hydraulique.
2. Ventilation parallèle. Les caractéristiques de cette conception empêchent l'absorption et l'éjection des verrous hydrauliques. L'essence de la méthode réside dans le fait que la colonne montante d'égout centrale et parallèle installe une ventilation supplémentaire. Ils sont reliés les uns aux autres à chaque étage à l'aide de pièces de formes spéciales.

Conclusion

Le système de ventilation d'un immeuble d'appartements est un réseau d'ingénierie complexe dont la conception et la réparation nécessitent des connaissances, des compétences et un équipement spécifiques. Un entretien inadéquat peut entraîner des pannes qui non seulement affecteront votre maison, mais également gêneront vos voisins.

Vous en apprendrez plus sur le fonctionnement de la ventilation dans les gratte-ciel urbains à partir de la vidéo de cet article.
