Ventilation dans la salle de bain: installation en détail

Toutes les salles de bains doivent être ventilées et le plus souvent, même forcées, le remplacement de l'air, qui s'effectue à travers le mur. Mais la ventilation dans la salle de bain stalinki ou sur un projet spécial est possible même à travers le plafond, qui atteint 3-3,5 m de hauteur.

Cela dépend également de la conception des conduits d'air. Par exemple, dans les hôtels particuliers, de tels canaux traversent souvent les plafonds, mais cela ne change en rien l'image globale. Nous allons maintenant examiner certaines des nuances du travail d’installation, après avoir reçu l’aide de la vidéo présentée dans cet article.

Air pur dans la salle de bain

Conduits de ventilation de l'appareil

Note Pour commencer, nous allons examiner les types d’arrangement de ventilation dans les bâtiments à plusieurs étages, de sorte que lors des réparations dans la salle de bain, vous ne bloquez pas l’accès au canal - cela peut arriver dans le cas des puits récepteurs.

Dans les bâtiments de construction massive, qui comprennent stalinki, Khrouchtchev et Brejnev, un canal individuel a été conçu pour chacun des appartements, reliant la cuisine, la salle de bain et les toilettes, puis il s’est approché de la mine commune.

Il existait deux méthodes de conception: un canal individuel pouvait s’infiltrer directement dans la mine, mais il pouvait également passer par un bloc préfabriqué commun, où les canaux de toute la maison convergeaient, puis la sortie de la mine était effectuée. Ce type d'installation est utilisé dans la construction de faible hauteur à ce jour, et à juste titre.

Au XXIe siècle, un système de ventilation générale quelque peu différent a été mis au point pour les immeubles résidentiels de plusieurs étages, dans lequel chaque immeuble d'appartements vertical comporte déjà deux puits verticaux ou un puits, l'un permettant d'acheminer l'air des bains et des toilettes et l'autre des cuisines.

Mais s'il n'y a qu'un seul canal, sa sortie vers la colonne montante doit se situer à au moins 2 m au-dessus du plafond de cet étage. Sur les deux derniers étages, il existe alors des canaux séparés donnant accès au coffre. Également dans cette conception, il y a une unité de ventilation interfloor - quelque chose comme un coussin d'air entre les étages.

Des plaques minces (béton ou gypse sur le mur, gypse au plafond) sont montées sur les plaques portantes et les planchers, créant ainsi un intervalle d'air qui sert simultanément à la circulation de l'air et au chauffage.

Le danger réside dans le fait que lors de la réparation de salles de bains dans des immeubles de grande hauteur, les propriétaires ou même une équipe de réparateurs à leur discrétion agrandissent la pièce, c'est-à-dire découpent ces plaques, empêchant ainsi la salle de bains d'accéder aux conduits de ventilation.

Bien sûr, après cela, vous pouvez percer un autre trou, mais vous perdez une partie de l'isolation de votre appartement et l'instruction vous l'interdit.

Mais la ventilation dans une maison privée dans la salle de bain peut aller directement à la rue à travers le réseau de manière naturelle ou à l’aide d’un ventilateur, et se limite parfois à la ventilation générale de la pièce à travers un tableau ou un évent ouvert.

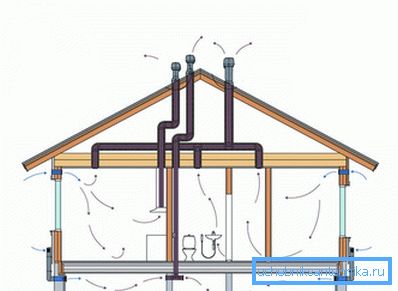

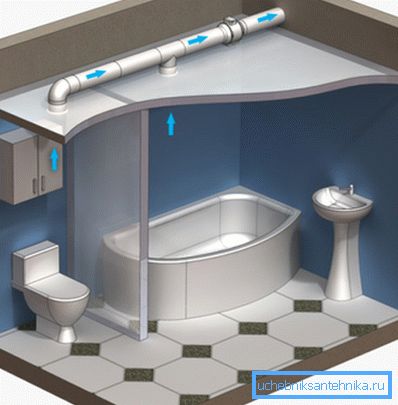

Cependant, si la maison est sur deux ou un étages et demi, il est beaucoup plus pratique de créer des canaux à partir de tuyaux d'égout en plastique et de les amener au grenier, de sorte qu'ils puissent être connectés à une unité commune pour une sortie sur le toit.

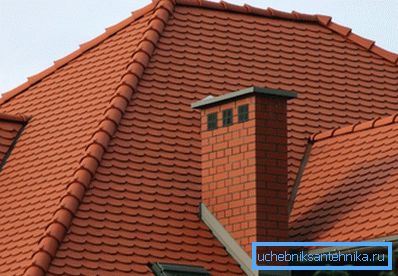

Comme dans les immeubles de grande hauteur et dans le secteur privé, des blocs de conduits de ventilation préfabriqués montés dans le grenier vont dans le tuyau d'échappement, comme indiqué sur la photo du haut, et cette structure doit figurer sur chaque section du bâtiment, c'est-à-dire pour chaque unité. Dans le même temps, SNiP 2.08.01-89 indique que l’embouchure de ce tuyau devrait elle-même se situer à 4,5 m au-dessus du grenier.

Les nuances du montage

• Très souvent, dans environ la moitié des cas, les grilles de ventilation de la salle de bain sont installées sans ventilateur, c'est-à-dire que l'air est naturellement aspiré, mais cela n'est pas toujours possible.. L'absence de traction forcée n'est possible que dans les cas où vous avez des canaux propres dans la maison (privée ou multi-familiale) et où la circulation s'effectue sans difficulté. Il est très facile de vérifier la propreté des canaux - il suffit d'allumer une allumette et de l'amener à la fenêtre - si la flamme penche brusquement dans sa direction, cela signifie que la poussée est bonne, mais si la pente est très faible ou pas du tout, un ventilateur est alors nécessaire.

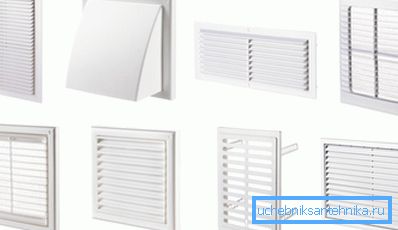

• Lors de l’achat d’un gril, faites attention à la méthode de fixation - il peut s’agir d’un ressort sous la forme d’une antenne coulissante, ou il y aura des trous pour les vis, bien que le plus souvent il y en a un. Il est donc pratique de fixer le treillis aux antennes si vous appliquez du gypse sur les murs - il y a quelque chose à retenir, mais si vous posez les carreaux sur le plâtre, il est préférable de marquer les oreilles de montage, de faire des trous dans le mur et de le fixer. chevilles avec vis.

• Les hottes de ce type, comme sur la photo du haut, sont nombreuses - elles peuvent avoir une forme et une fermeté différentes, mais elles sont de type axial et ont une puissance de 8W environ, avec une performance de 90-95m³/ min, mais le prix sera toujours différent. En outre, ces dispositifs ont généralement le même diamètre que le tuyau d'échappement (100 mm sur la partie extérieure). Le trou peut donc être percé à l'aide d'une fraise de même section. Cela se fait facilement, même sur des carreaux de céramique. Seule la couronne est nécessaire ici, pas avec un revêtement en diamant, mais avec un revêtement en diamant, mais vous pouvez le faire avec une ballerine. Seulement dans ce cas, vous avez besoin de soins particuliers lors du pressage afin de ne pas fendre le carreau.

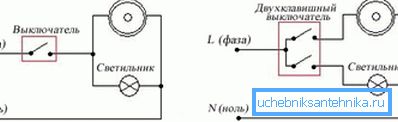

• Sur les ventilateurs d'extraction de ce type, il existe parfois des interrupteurs du type lazy (lacets avec un cylindre en plastique à la fin) et vous pouvez démarrer et éteindre le moteur quand vous le souhaitez.. Mais le plus souvent, ils utilisent soit un interrupteur séparé à la porte, comme indiqué dans le schéma supérieur, soit l'éclairage et le ventilateur sont déchirés avec le même interrupteur, et parfois ils installent également un interrupteur à bascule sur le cadre de la porte, qui se déclenche lorsque la porte est ouverte. C'est très pratique, car vous ne travaillerez dur que pendant votre présence et le reste du temps, la circulation de l'air se fera naturellement.

Faites attention! Lors de l'installation dans la salle de bain, dans les cuvettes des toilettes ou de la cuisine (avec ou sans ventilateur), il doit être équipé d'une moustiquaire (ne pas l'endommager lors de l'installation!). En outre, il est souhaitable d’étaler la grille autour du périmètre avec du mastic à la silicone afin qu’elle soit bien ajustée contre le mur - ceci protégera l’appartement des insectes.

Conclusion

N'oubliez pas que la ventilation naturelle ou forcée dans la salle de bain ne sera pas efficace s'il n'y a pas de circulation d'air à travers la porte. Par conséquent, il est déconseillé dans de tels locaux d’installer des portes en métal-plastique à fermeture étanche.
