Ventilation de la cave en détail: du calcul aux

Tout résident estival qui se respecte, tôt ou tard, acquiert nécessairement une cave. Parfois, un sous-sol de la maison lui est attribué, mais le plus souvent, il s'agit d'un bâtiment indépendant, enfoui dans le sol. Et si dans la maison le mouvement des masses d'air peut être assuré simplement en ouvrant le châssis de la fenêtre, alors dans la cave, résoudre le problème de cette manière ne fonctionnera pas. Nous devons concevoir et installer des conduits d'air. Heureusement, la ventilation de la cave de ses propres mains n'est pas particulièrement complexe.

Avez-vous vraiment besoin de ventilation?

À première vue, le sous-sol peut se passer d'un système de ventilation séparé, car cette pièce est non résidentielle et est principalement utilisée pour le stockage et la conservation des cultures. Le prix d’une attitude aussi frivole à l’égard de cette question peut être très élevé.

Le manque de ventilation (ou des erreurs de conception) peut entraîner une odeur désagréable et une sensation générale d’inconfort dans la pièce, mais ce n’est que la moitié du problème. La conséquence principale sera l'apparition de moisissures et une humidité élevée.

Le système de ventilation mal conçu de la cave est assuré de détériorer les légumes et les fruits qui y étaient entreposés. La conservation peut également être affectée - les revêtements métalliques se rouilleront rapidement. Il est donc vital de maintenir un microclimat constant.

Types de systèmes de ventilation

Tous les types de ventilation peuvent être divisés en 2 groupes:

• naturel - alors que la circulation des masses d'air est due à la différence de pression à la sortie et à l'entrée du pipeline;

• forcé - dans de tels systèmes, les ventilateurs sont utilisés pour forcer l'air dans la pièce et sa sortie.

Dans chacun de ces groupes peuvent être divisés en sous-groupes.

Ainsi, dans les systèmes d’aération et d’aération (avec circulation naturelle) émettent:

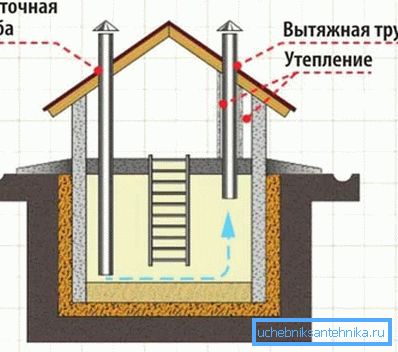

• Schéma à 2 tuyaux. Dans ce cas, 2 pipelines distincts sont utilisés - l'un est alimenté et l'autre est d'échappement;

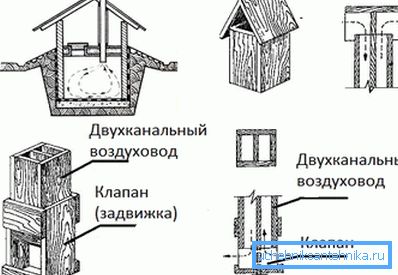

• avec le 1er tuyau. La ventilation dans une cave à tube unique est beaucoup moins efficace que son homologue à 2 tubes, elle ne peut donc être utilisée que pour ventiler de petites pièces.

Faites attention! Dans la ventilation monotube, l’espace interne du conduit est divisé par une cloison en deux. Donc, à proprement parler, les tuyaux sont toujours 2, ils ne sont que dans 1 cas.

En ce qui concerne les systèmes de ventilation forcée, on peut distinguer:

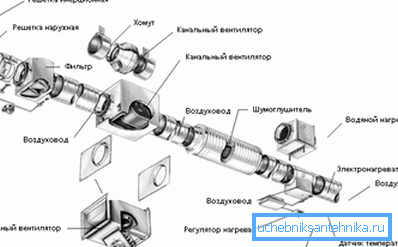

• les systèmes qui utilisent un ventilateur pour forcer / éliminer l'air d'une pièce;
• systèmes de climatisation entièrement automatisés. Ils contrôlent simultanément l'humidité et la température dans la pièce. Ils sont principalement utilisés dans les caves à vin. Dans ce cas, le coût d'installation d'un tel système de ventilation peut être considéré comme justifié.

Système de ventilation du dispositif Subtilités

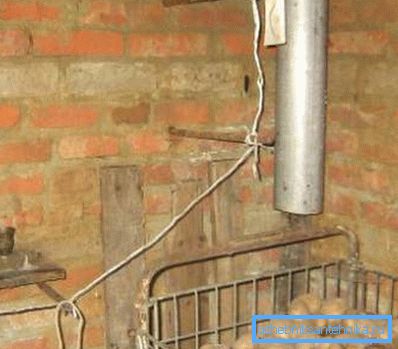

Pour ce qui est de la ventilation dans la cave, nous pouvons vous recommander de commencer par le calcul. Très souvent, cette étape est ignorée. En conséquence, il se peut que la section sélectionnée du tuyau ne soit tout simplement pas en mesure de fournir l’échange d’air requis. Le reste de la technologie d'installation est réduit à l'installation de 2 tuyaux verticaux et à la vérification des performances de la ventilation.

Calcul simple de la ventilation

À ce stade, il est nécessaire, compte tenu du volume d’air dans la pièce et de la vitesse de circulation de l’air, de déterminer les dimensions de la section du conduit.

Les instructions pour effectuer des calculs ressemblent à ceci:

1. Déterminé par le débit d'air de conception, qui traversera le conduit.

L = V • K,

dans cette formule, L est le volume d'air, m³/ heure;

V - volume de la pièce, m³. Par exemple, réglez le volume sur 20 m³;

K - indique le nombre de fois par heure que l'air dans la pièce doit être complètement changé (dans les limites de 1 ... 4).

Faites attention! Une ventilation adéquate ne doit pas assécher les fruits et les légumes. Par conséquent, lors du calcul de K, il n’est pas nécessaire de prendre une valeur trop grande.

Dans l'exemple, L = 20 • 2 = 40 m³/ heure, c’est-à-dire qu’en une heure, le tuyau devrait fournir un flux entrant de ce volume d’air.

1. Déterminée par la section requise du conduit par la formule

F = L / (S • 3600),

où F est la surface de la conduite, m²;

S - vitesse de l'air, autorisée à prendre dans la plage de 1,0-1,5 m / s.

Pour l'exemple considéré, il faut F = 40 / (1.0 • 3600) = 0.0111 m².

1. En fonction de la section utilisée, les dimensions du tuyau sont déterminées. Si l'exemple utilise une section carrée, le côté du pipeline serait-il A = v0,0111 = 0,106 m? 11,0 cm Si vous prévoyez d’utiliser des tuyaux ronds, leur diamètre sera d = 2 • v (F /?) = 2 • v (0,0111 / 3,14) = 0,119 m? 12,0 cm

Caractéristiques de l'installation de tuyaux de ventilation

Si la ventilation de la cave sous la maison est organisée selon un schéma à 2 tuyaux, vous pouvez utiliser pour cela des tuyaux en PVC ordinaires et un conduit d’air fabriqué à la maison à partir de simples planches épaisses soigneusement ajustées les unes aux autres.

Faites attention! Les espaces entre les panneaux individuels réduiront sérieusement l'efficacité de la ventilation. Pour une meilleure étanchéité de l'intérieur, la surface du conduit est recouverte de bitume fondu ou simplement peinte en plusieurs couches.

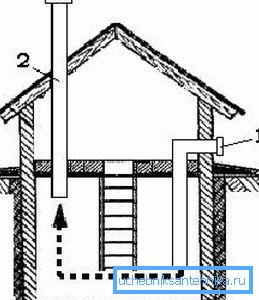

Comme indiqué précédemment, la circulation de l'air se produira en raison de la différence de température et de densité de l'air extérieur et intérieur. Les conduits doivent donc être placés de manière à ce que la perte de charge soit maximale.

Le dispositif de ventilation dans la cave est recommandé pour être effectué en conformité avec les recommandations suivantes:

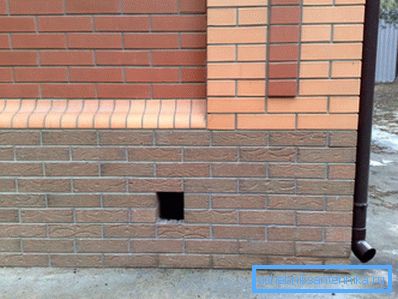

• si la cave est au sous-sol, vous pouvez vous passer du tuyau d’alimentation, auquel cas l’air pénètre dans le sous-sol par des trous du sous-sol. Mais pour plus d'efficacité, il est toujours recommandé d'installer le tuyau d'admission, il peut être sorti par la base;

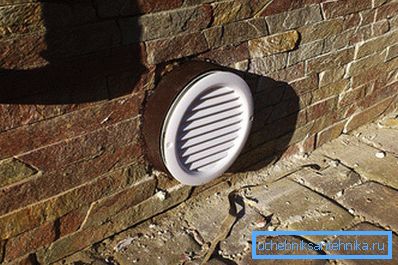

Faites attention! La sortie du tuyau vers la rue par la base doit être fermée avec une grille de protection, ce qui empêchera le conduit d’air d’y pénétrer de petits animaux, d’insectes et de débris. La grille n'affectera pas le mouvement de l'air.

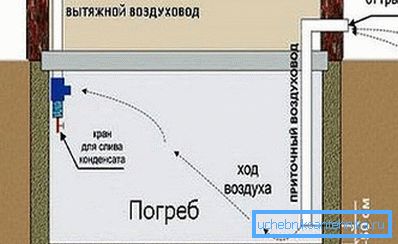

• le système de ventilation de la cave prévoit la séparation du tuyau d'admission et du tuyau d'échappement à différents angles;

• Quant à l'installation de la canalisation, ils peuvent être fixés au mur avec des supports ou des colliers. Il est nécessaire d’éviter un grand nombre de tours de tuyaux, ce qui réduit la vitesse de l’air et diminue le volume d’air transféré;
• l'extrémité du tuyau d'arrivée est amenée presque jusqu'au sol, la distance au sol doit être d'environ 20 à 50 cm;
• il ne sera pas superflu d'installer un registre dans le conduit d'admission, en ajustant le jeu, il sera facile de modifier l'efficacité du système de ventilation;

• au contraire, l'extrémité du tuyau d'échappement monte presque jusqu'au plafond même et sa partie supérieure est affichée sur le toit et est élevée à 40-50 cm au-dessus de la surface du toit;
• pendant la période hivernale, il est même nécessaire de réduire légèrement l’efficacité du système, il est également nécessaire de réduire la section transversale du tuyau, sinon le gel est garanti.

Sous réserve des règles énumérées, la ventilation des sous-sols et des caves fonctionnera efficacement par tous les temps.

Ventilation forcée

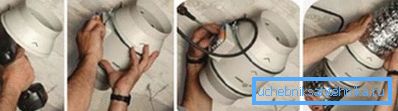

Parfois, malgré toutes les astuces, la circulation naturelle est faible. Dans ce cas, une ventilation forcée dans la cave aidera. Vous pouvez augmenter l'efficacité en installant un simple ventilateur dans le conduit.

Il est donc nécessaire de prendre en compte les fonctionnalités suivantes du système:

• il est préférable d'installer le ventilateur dans le tuyau d'échappement;

Faites attention! L'installation d'un ventilateur dans le conduit d'admission injectera de l'air de la rue dans la cave, ce qui entraînera la pénétration de nombreuses particules de poussière et de saleté dans la pièce.

• étant donné que le risque d'humidité est toujours présent, il est préférable d'alimenter le ventilateur à basse tension.

Contrôle de la qualité et astuces mineures

Lorsque la question de la ventilation dans la cave est résolue, vous devez vérifier l'efficacité du système. Il suffit d'amener une allumette ou une bougie allumée aux tuyaux. Lorsque vous approchez du tuyau d’entrée, la flamme doit être pliée dans la cave et aspirée dans le tuyau d’échappement.

Si même si toutes les recommandations sont observées dans la pièce, si de l’humidité est parfois observée, le problème peut être résolu simplement en installant une boîte avec de la chaux (chaux vive) ou de la sciure de bois sèche. Ils vont absorber l'humidité de l'air.

En cas de sécheresse excessive sur le sol, vous pouvez simplement distribuer de la sciure de bois humide.

À la fin

Caves d'aération - une mesure nécessaire pour maintenir un microclimat constant dans la pièce. Si les recommandations énumérées dans l'article sont observées, la ventilation de la cave en hiver, en été et même à tout moment de l'année fonctionnera sans défaillance. En conséquence, les légumes, les fruits et les aliments en conserve seront stockés dans la cave pendant une très longue période.

La vidéo de cet article montre un exemple de ventilation d’alimentation et de soutènement d’une cave en béton.
