Ventilation des locaux: comment choisir l'équipement et

L'exploitation d'un bâtiment résidentiel ou commercial moderne est impossible sans réseaux d'approvisionnement en eau, d'assainissement, d'électricité ou autres. La ventilation est également très importante, car l'air frais entre dans les pièces et l'air pollué est éliminé. Les instructions ci-dessous vous expliqueront les caractéristiques du matériel utilisé pour la ventilation et le calcul de sa capacité en fonction de la fonctionnalité des bâtiments.

Caractéristiques de ventilation de différentes pièces

Chaque pièce, située à la fois dans le chalet individuel et dans le complexe de production, est conçue pour effectuer des tâches spécifiques. En fonction d'eux, le calcul de la ventilation de la pièce est effectué et l'équipement de la puissance requise est acheté.

Magasins industriels

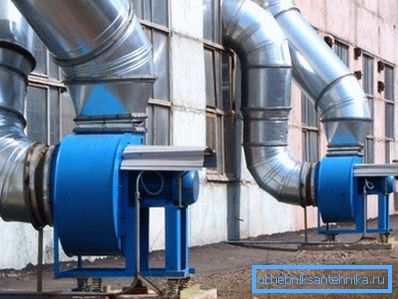

La ventilation des locaux industriels est conçue pour éliminer les impuretés nocives présentes dans l'air ambiant et pour minimiser les autres facteurs néfastes pour la santé humaine.

Ceux-ci comprennent:

• haute température;
• augmentation de l'humidité;
• substances toxiques;
• grande quantité de poussière;
• haute teneur en fumée et UDA (aérosols ultrafins).

Faites attention! En plus de créer des conditions de travail confortables, la ventilation est conçue pour mettre l'air intérieur en conformité avec les règles sanitaires et parfois les autres: feu, technologie, etc. Parfois, sans ventilation adéquate, un processus ne peut être exécuté (par exemple, dans la production d'acier ou l'assemblage de composants électroniques).

Avant de commencer la conception et l'installation du système d'alimentation en air et d'échappement, il est nécessaire de:

• calculer la ventilation de la pièce en tenant compte de sa superficie, des opérations technologiques, du nombre de travailleurs et d’autres paramètres;
• prévoir l'installation d'équipements produisant une aspiration d'air (aspiration des poussières résultant de ces procédés ou d'autres processus de production);
• si nécessaire, installez un système de filtration d'air à partir d'impuretés gazeuses nocives.

Il est conseillé de choisir de tels types de ventilation des locaux qui répondent non seulement aux exigences, mais sont également économiquement viables.

Les unités de ventilation industrielle sont de deux types principaux:

1. Échange général - utilisé uniquement pour fournir de l'air frais dans les locaux des magasins. Il ne s'applique pas dans le cas où il est nécessaire de filtrer les impuretés nocives, car, en raison de leurs caractéristiques de conception, elles peuvent les répandre dans toute la pièce.

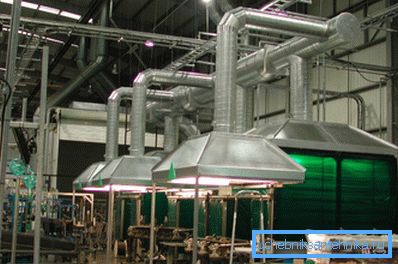

2. Local - systèmes plus communs et efficaces. L’essence de la ventilation industrielle locale réside dans le fait qu’une aspiration individuelle est installée au-dessus de chaque lieu de travail, ce qui achemine l’air pollué vers une installation de filtration commune.

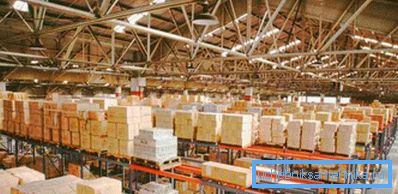

Complexes d'entrepôts

Les locaux où sont entreposés les produits finis ou les biens se distinguent par un grand nombre d'équipements qui y sont situés. La plupart des centres logistiques modernes disposent de mécanismes de haute technologie facilitant la circulation des richesses. Cela rend difficile l'organisation d'une ventilation efficace de tels bâtiments.

La ventilation des entrepôts pour SNiP prévoit l’utilisation d’installations d’alimentation et d’évacuation d’air, montées dans des ateliers de production équipés de dispositifs de grande taille et de machines-outils.

Astuce! Lors du calcul de la puissance et des points d’installation des principaux nœuds du réseau aérien, il est nécessaire d’obtenir la distribution la plus uniforme du flux d’air.

Les codes du bâtiment modernes décrivant la procédure de ventilation des entrepôts prévoient la résolution des tâches suivantes lors de l’installation de ce réseau d’ingénierie:

• ne pas laisser la température de l'air ambiant chuter verticalement, faute de quoi les produits situés sur des étagères différentes risquent d'être endommagés à la suite d'une violation de leurs conditions de stockage;
• assurer un tel volume d'air de remplacement de manière à ce que, en tout point de l'entrepôt, il réponde aux exigences en matière d'hygiène, de lutte contre l'incendie et autres, ainsi que de garantir le respect des conditions de stockage.

Dans la plupart des cas, les entrepôts sont achevés:

1. Système de ventilation mécanique. Elle apporte l'air frais de la rue à l'entrepôt.
2. Ventilation naturelle. Avec son aide, l'air à travers les canaux spécialement aménagés sous le toit est évacué de la pièce.

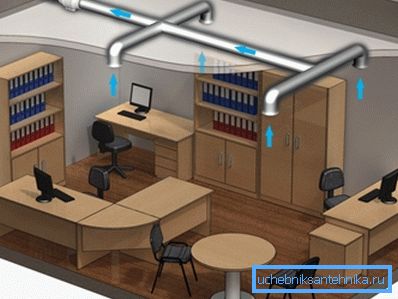

Les bureaux

Si vous pouvez aérer un bureau de petite taille de vos propres mains, simplement en ouvrant la fenêtre, une grande pièce où travaillent au moins 10 personnes pendant la journée est beaucoup plus difficile à fournir avec de l'air frais et frais. C'est pourquoi la ventilation des bureaux est l'une des tâches principales des architectes et des ingénieurs lors de la construction de bâtiments commerciaux.

Dans la plupart des cas, l’alimentation en air et l’évacuation de l’air sont organisées de manière à ce que ce paramètre soit au moins conforme aux documents réglementaires en vigueur. Il sera possible de rester dans une telle pièce, mais le confort est hors de question.

Par conséquent, lors du calcul du système de ventilation d'un espace de bureau, il est conseillé de prendre en compte les éléments suivants:

• les systèmes de ventilation utilisés doivent être aussi compacts que possible afin de ne pas occuper la surface utile de la pièce;
• le système d'alimentation en air doit fournir non seulement l'alimentation en masses d'air, mais également leur filtration, leur chauffage (refroidissement), la stabilisation du niveau d'humidité et leur répartition ponctuelle;
• Il est préférable d’utiliser des systèmes de ventilation distincts: l’air est fourni au bureau par des conduits d’air rigides ou souples, et il est traité dans des unités distantes montées dans des locaux techniques ou sur le toit.

Faites attention! Lors du choix de l'installation d'un équipement de ventilation, vous devez faire attention aux caractéristiques telles que le prix de son utilisation ultérieure. Sinon, les factures de services publics risquent d'être trop élevées.

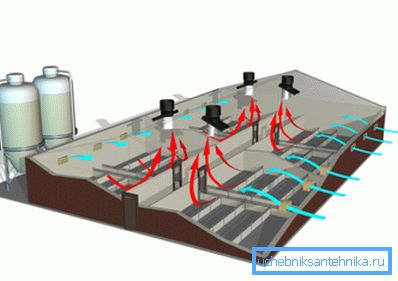

Installations d'élevage

La ventilation des bâtiments d'élevage est conçue pour préserver l'air des bâtiments des gaz nocifs, de la vapeur d'eau et des micro-organismes résultant de l'activité de l'élevage. De plus, l'air frais crée des conditions plus confortables pour les animaux.

Le calcul de la puissance de l'équipement et de la taille des conduits d'air est effectué avec les paramètres suivants

• conductivité thermique des murs du bâtiment;
• la quantité de chaleur et d'humidité dégagée par les animaux dans la pièce;
• systèmes de collecte des déchets d'élevage;
• la voie de son contenu.

La quantité d'air frais entrant doit être telle que la concentration de substances nocives ne dépasse à aucun moment la valeur admissible.

Si l'efficacité du système de ventilation est faible, les animaux souffriront d'un manque d'air frais quand il sera plus haut - il y a un courant d'air dans la pièce, ce qui peut entraîner des maladies du bétail.

Calcul de performance

Flux d'air

Le calcul de la ventilation naturelle de la pièce, ainsi que du système d'alimentation et d'échappement forcés, commence par la détermination de ses performances par l'air. Ce paramètre indique combien de mètres cubes le système peut pomper en une heure.

Faites attention! Il existe des normes pour la ventilation des pièces, qui doivent être conformes à tout système de ventilation. S'ils ne sont pas respectés, il ne sera pas possible de mettre en service le bâtiment construit.

Tout d’abord, il est nécessaire de déterminer le taux de change d’air, c’est-à-dire combien de fois au cours de l’heure le changement d’air complet dans la pièce aura lieu. Les valeurs valides dépendent de divers paramètres et sont spécifiées dans le SNiP. En règle générale, le remplacement de l'air devrait avoir lieu 2 à 3 fois par heure.

Pour déterminer les performances, deux types d’échange d’air doivent être calculés: en fonction de la multiplicité et du nombre de personnes présentes dans la pièce, puis utilisez le plus grand de ces paramètres.

Le calcul du remplacement de l'air en fonction de la multiplicité est effectué selon la formule suivante:

L = n * S * H, où:

• n est le taux de renouvellement de l'air (dans les bureaux, il est supposé être de 2,5; dans les logements ordinaires, il est égal à 1);
• S est la zone de la pièce;
• H - hauteur du sol au plafond.

L'échange d'air en fonction du nombre de personnes dans la pièce est effectué selon la formule suivante:

L = N * Lnorm, où:

• N - le nombre de personnes
• Lnorm - le débit d'air par travailleur ou résident.

Ce paramètre est égal à:

• pour une personne au repos - 20 mètres cubes par heure;
• pour employé de bureau - 40 cu. mètres par heure;
• pour un travailleur effectuant un travail physique - 60 cu. mètres par heure.

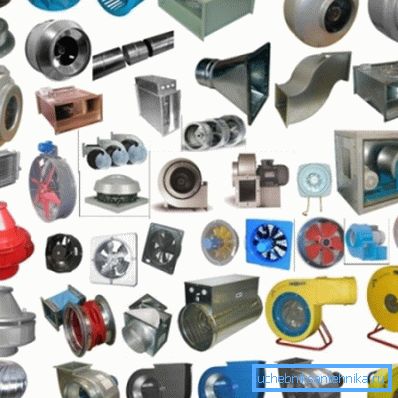

Après avoir obtenu la valeur de performance souhaitée, vous devez acheter un ventilateur ou un système d’alimentation fournissant le volume de pompage souhaité. Il est important de savoir que les performances dépendent directement de la résistance du réseau de conduits d'air (section et longueur des canaux d'air). Toutes les informations nécessaires sont généralement indiquées dans la documentation fournie avec l'équipement.

Un exemple de calcul de la ventilation d'une pièce n'est pas nécessaire, mais les valeurs d'alimentation les plus courantes peuvent vous être utiles:

• les appartements d'une maison de ville nécessitent des performances de ventilation de 100 à 700 cu. mètres d'air par heure;
• Les chalets individuels sont bien ventilés avec des installations d’une capacité de 1000 à 3000 mètres cubes. mètres par heure;
• les bureaux doivent être équipés de réseaux d'ingénierie capables de pomper jusqu'à 20 000 mètres cubes. mètres d'air.

Puissance du système de chauffage

La température de l'air fourni à la pièce peut être trop basse (surtout dans l'air froid), ce qui dégrade le rendement de l'appareil de chauffage. Par conséquent, des appareils de chauffage ou des récupérateurs de chaleur sont souvent utilisés pour le chauffer.

Selon le SNIP actuel, la température de l'air entrant ne devrait pas être inférieure à + 18 degrés Celsius. La puissance de l'élément chauffant est calculée de manière à pouvoir réchauffer le flux d'air, même s'il fait froid.

Par exemple, si le thermomètre en hiver tombe à - 22 degrés Celsius, le chauffage doit augmenter la température de 40 degrés.

Astuce! Dans certains cas, il est possible d'installer un réchauffeur d'air de puissance inférieure, car les gels importants sont dans la plupart des cas brefs.

Lors des calculs, il convient d’examiner la possibilité de connecter le chauffage à un réseau électrique monophasé (220V) et triphasé (380V). Cette dernière option est préférable car, dans ce cas, une ampérage plus faible est utilisé. De plus, si la puissance de l'équipement de chauffage dépasse 5 kW, le raccordement au réseau monophasé est interdit.

Le courant nécessaire à l'alimentation est calculé comme suit:

I = P / U, où:

• P - puissance de chauffage.
• U - tension (220 V ou 660 V - pour un réseau triphasé).

N'oubliez pas que si le câblage électrique, disponible à la maison ou au bureau, ne permet pas la connexion d'appareils de cette puissance, vous pouvez installer un modèle plus faible.

Il est important de savoir dans quelle mesure votre modèle de chauffage choisi peut augmenter la température de l'air fourni. Cette valeur est calculée à l'aide de la formule suivante:

?T = 2,98 * P / L, où:

• P - puissance de chauffage.
• L - performance de ventilation par air.

Dans la plupart des cas, lors de la conception d'une ventilation dans un appartement privé, une puissance de 1 à 5 kW suffit, les bureaux devront installer des variétés plus productives.

Astuce! Pour économiser sur les factures de services publics, vous pouvez utiliser les systèmes de chauffage à air faisant partie du réseau de chauffage. Nous parlons du soi-disant chauffe-eau. Grâce à lui, vous éviterez de payer l’énergie supplémentaire consommée.

Autres paramètres

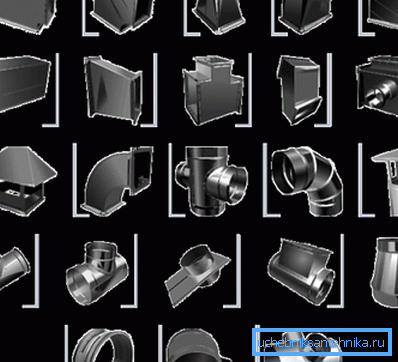

Après avoir calculé les valeurs répertoriées ci-dessus, vous pouvez commencer à établir un schéma de ventilation. Il montre tous les canaux d'air utilisés, les pièces façonnées, ainsi que les distributeurs de flux d'air.

Il devrait prendre en compte:

• la pression créée lors du fonctionnement du ventilateur;
• vitesse de l'air;
• le niveau de bruit généré par le système de ventilation.

Ces paramètres se trouvent dans la documentation jointe à l'équipement.

Conclusion

Le calcul des performances du système de ventilation est un processus complexe qui nécessite certaines connaissances et compétences théoriques. Cependant, en utilisant les informations ci-dessus, vous pouvez, si vous ne le faites pas vous-même, alors sûrement vérifier l'exactitude des calculs. Pour plus d'informations sur la conception des réseaux d'ingénierie, vous pouvez apprendre de la vidéo présentée dans cet article.
