Ventilation des locaux industriels: tâches, types et

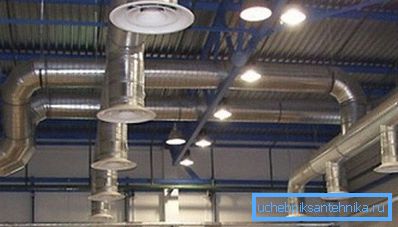

La création de conditions de travail agréables sur le lieu de travail contribue non seulement à accroître la productivité du travail, mais constitue également une exigence impérative des autorités sanitaires. Par conséquent, les systèmes de ventilation des locaux industriels sont aussi importants que l’éclairage normal et les réseaux de chauffage central.

Leur installation, en raison de la complexité, ne peut pas être faite à la main, cependant, une compréhension des principes de développement, de conception et de fonctionnement a peu de chances d’être superflue.

Le dispositif de ventilation de complexes industriels

Les tâches

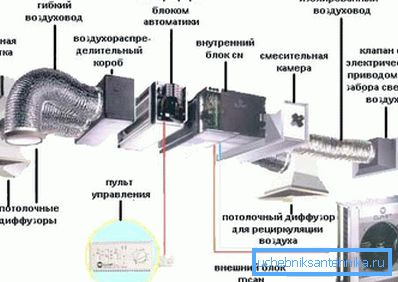

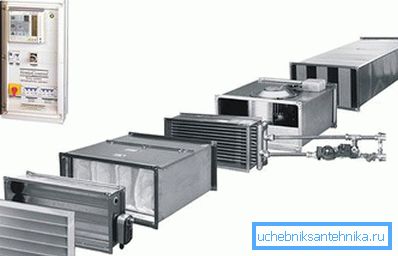

La ventilation et la climatisation des locaux industriels sont réalisées à l'aide de systèmes d'ingénierie complexes qui, outre les conduits d'air, comprennent de nombreux équipements supplémentaires: ventilateurs, filtres, récupérateurs, chauffages, refroidisseurs, etc.

Quels que soient le type de production, la zone d'atelier et le niveau de pollution de l'air, le système de ventilation doit effectuer les tâches suivantes:

• fournir aux travailleurs de l'air pur et frais;
• enlever la poussière et les odeurs de la pièce;
• filtrer les impuretés nocives pouvant se former lors de certaines opérations technologiques.

Pour les échanges d’air dans les ateliers industriels, on utilise une ventilation naturelle et mécanique, conçue selon le SNIP 41.01-2003.

En plus d'un environnement d'air confortable, la conception de la ventilation des locaux industriels devrait poursuivre l'objectif de créer une température acceptable pour le fonctionnement. Il est également prévu par les textes réglementaires régissant les conditions sanitaires des ateliers dans les usines et les usines.

Faites attention! Lors de la fabrication de certains types de produits (médicaments ou produits de raffinage du pétrole, par exemple), des substances dangereuses pour la santé humaine peuvent être libérées. Dans ce cas, le système de ventilation doit assurer leur retrait rapide et efficace.

Principes de conception

Le calcul de la ventilation des lieux de production ne doit être effectué que par des ingénieurs hautement qualifiés. Il est nécessaire de prendre en compte la nature de la production, la superficie des locaux, le nombre de travailleurs, les conditions climatiques et de nombreux autres paramètres.

Cependant, chaque système de ventilation industrielle est construit sur la base des principes énumérés ci-dessous:

1. Tout système de ventilation comprend des dispositifs d’aspiration et d’évacuation, des conduits d’air et des équipements créant un microclimat intérieur confortable (appareils de chauffage, climatiseurs, stabilisateurs d’humidité, etc.).

1. Les équipements servant à éliminer la poussière, les aérosols et les gaz de l'air résultant du travail des équipements de traitement sont un élément obligatoire de la ventilation des locaux industriels.
2. Certaines industries (produits pharmaceutiques, électronique de haute précision) exigent des conditions environnementales spéciales. Dans ce cas, des composants supplémentaires sont inclus dans le système de ventilation (par exemple, des filtres spéciaux ou des climatiseurs puissants).
3. Le manuel d’instructions pour certains types d’équipement stipule que les sections d’ateliers où des émanations dangereuses peuvent se dégager doivent être équipées d’extracteurs-pièges spéciaux, séparés du réseau général des ateliers.

1. Tous les systèmes d’échange d’air sont des dispositifs qui effectuent un contrôle sanitaire et hygiénique des systèmes de ventilation des locaux industriels. En fonction des lectures de ces capteurs ou d'autres capteurs, un équipement supplémentaire est connecté pour purifier l'air ou éliminer les impuretés nocives.
2. Lors de la conception de réseaux de ventilation industriels, un paramètre tel que le prix de leur fonctionnement est pris en compte. Il est souhaitable que l'air chaud sortant de la pièce soit utilisé dans les échangeurs de chaleur et le froid - pour les machines de refroidissement et autres équipements.

Espèces

En fonction des tâches effectuées, la ventilation industrielle est divisée en les types suivants:

1. Échange général - assure le remplacement général de l'air dans les chambres. Un exemple est un ventilateur axial conventionnel inséré dans une fenêtre ou un évent mural. La puissance de l'équipement est choisie en fonction de la section et de la longueur du conduit.

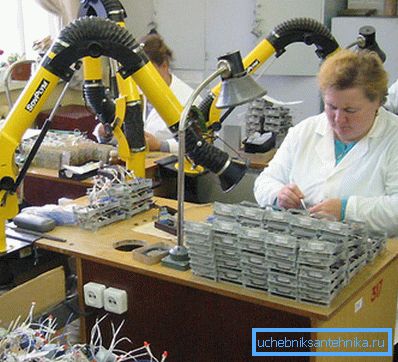

2. Individuel (local) - purifie l'air directement sur le lieu de travail. C'est un extrait qui élimine les impuretés nocives, la poussière, la fumée et d'autres substances pouvant nuire à la santé humaine.

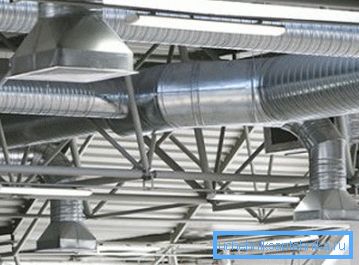

3. Urgence - utilisé pour le nettoyage d'urgence de l'air provenant de fumée, de gaz ou d'autres impuretés dangereuses. Les exigences relatives à la ventilation des locaux industriels utilisés uniquement en cas d'urgence diffèrent des normes générales et ne seront pas considérées ici.

En outre, selon le mode d'organisation de la ventilation industrielle à circulation d'air sont:

• naturel;
• mécanique

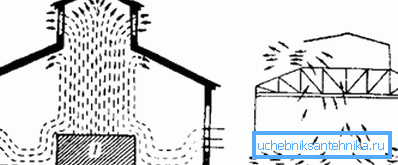

Avec un système de ventilation naturelle, l’afflux et l’élimination des masses d’air sont dus à la charge résultant de la différence de température et de pression à l’intérieur et à l’intérieur de la salle de production.

L'efficacité de cette ventilation est influencée par:

• la différence de température entre l'extérieur et l'intérieur du magasin;
• la différence de pression atmosphérique dans la zone du sol de la salle de production et à la sortie du canal d'échappement;
• la vitesse de déplacement des masses d'air dans la rue.

Les avantages du système de ventilation naturelle sont l’efficacité, le respect de l’environnement et le silence. Cependant, dans certaines conditions météorologiques, son efficacité diminue fortement.

La ventilation mécanique est exempt de cet inconvénient. De plus, il peut déplacer le flux d'air à n'importe quelle distance le long des conduits de n'importe quelle section et configuration. De plus, dans ce cas, il est possible d'installer un équipement permettant de chauffer l'air, de le refroidir, de le déshumidifier, de l'humidifier, de le filtrer, etc.

La combinaison la plus couramment utilisée de systèmes de ventilation naturelle et mécanique.

Les règlements

Les normes de ventilation des locaux industriels sont fixées par les SNIP 2.04.05-91 et 41-01-2003. Selon ces documents, le système de ventilation devrait être installé dans tous les locaux industriels sans exception, quels que soient leur fonction, leur surface et le nombre de personnes qui y travaillent.

La puissance de l'équipement doit être telle qu'elle purifie rapidement l'air de la pièce en cas de fumée ou de dégagement de substances dangereuses.

En outre, la conception doit prendre en compte les paramètres suivants:

• fonctionnalité de la salle;
• zone;
• conditions climatiques;
• la présence et la quantité de polluants;
• humidité de l'air;
• température à l'intérieur de l'atelier;
• sécurité incendie et ainsi de suite.

Faites attention! Le principal paramètre à prendre en compte est le taux d’apport d’air frais à chaque employé.

Il est égal à 30 cu. mètres par heure lorsque la superficie de la pièce est égale ou inférieure à 40 mètres carrés. mètres. Dans les grands complexes industriels, la norme augmente proportionnellement.

En calculant les caractéristiques techniques du système de ventilation, vous devez également faire attention aux nuances suivantes:

1. Le bruit émis par le système de ventilation ne doit pas se détacher des bruits émis par les machines-outils et les équipements technologiques, sinon il serait inconfortable d’être en atelier.
2. Le réseau d'échange d'air ne devrait pas entraîner de pollution atmosphérique supplémentaire dans la zone de production. Cela se produit souvent lorsqu'un système installé depuis longtemps n'a pas été nettoyé périodiquement de la poussière et des autres impuretés qui s'y sont accumulées.

Installation de ventilation industrielle

Sélection du schéma optimal

Le marché moderne des systèmes d'ingénierie offre un vaste choix de systèmes de ventilation variés, qui permettent de créer les conditions les plus confortables sur le lieu de travail. Une large gamme d'appareils dont les coûts et les fonctionnalités diffèrent peut satisfaire les besoins des clients les plus exigeants.

Lors de la conception de la ventilation industrielle, il est nécessaire d’acquérir et d’installer non seulement des équipements d’alimentation fournissant de l’air propre dans les ateliers mais aussi des systèmes d’évacuation des fumées, poussières, substances nocives et parfois des agents pathogènes des lieux de travail.

Le choix d'un type d'équipement particulier est effectué individuellement, en tenant compte des caractéristiques inhérentes à une installation industrielle donnée.

Le système de ventilation fini doit être:

• économique;
• efficace
• fiable;
• payant rapidement.

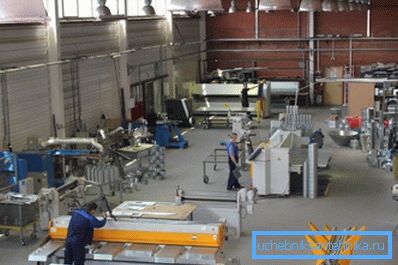

L'air pur et frais dans l'atelier a non seulement un effet bénéfique sur les performances et l'humeur des employés, mais prolonge également la durée de vie des équipements de processus et des outils utilisés.

Il est également économiquement faisable, lors de l’élaboration d’un projet, de prévoir immédiatement l’inclusion d’un dispositif permettant de créer un microclimat confortable dans la composition du réseau de ventilation, quelles que soient les conditions externes.

Astuce! Pour contrôler les paramètres de fonctionnement du système de ventilation, il est recommandé d'utiliser des systèmes informatisés automatiques qui modifient certains paramètres en tenant compte des données reçues des capteurs externes. Ainsi, une efficacité et une rentabilité maximales du travail sont atteintes.

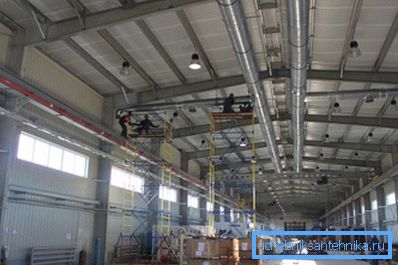

Installation d'équipement

Lors de l'installation de systèmes de ventilation industriels, il est nécessaire de prendre en compte les nombreuses nuances et caractéristiques qui influent à la fois sur l'efficacité de son fonctionnement et sur la durabilité de la structure. Par conséquent, seuls des spécialistes hautement qualifiés disposant des connaissances et de l’expérience requises doivent installer des éléments individuels du réseau de ventilation.

Il est également important de choisir les bons endroits pour l'installation d'équipements électriques: échangeurs de chaleur, installations de ventilateurs, systèmes de filtration, etc.

À l'avenir, de cette salle distribue des conduits.

Installation de conduits d'air

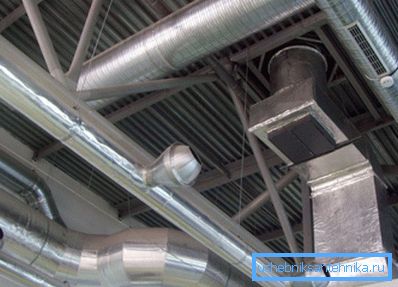

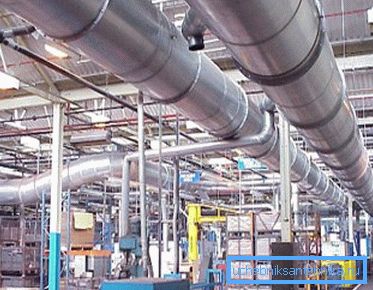

Les conduits de ventilation dans les locaux industriels sont généralement fixés au plafond. Après cela, ils peuvent être masqués par des panneaux décoratifs suspendus. Dans les locaux commerciaux, il est conseillé d’utiliser des conduits d’air en plastique ou en cuivre, plus esthétiques.

Dans la construction moderne utilise deux types principaux de canaux d'air:

1. Dur Fabriqué en aluminium multicouche, galvanisé et fibre de verre. Parmi ceux-ci, presque tout le système de ventilation est monté. Pour l'arrangement des virages, des contours, des branches, des pièces de forme spéciale sont utilisées. S'il est prévu de transporter de l'air contenant des impuretés agressives, il est nécessaire d'utiliser des conduits d'air avec une épaisseur de paroi accrue.
2. Flexible. Leur objectif principal est de relier les sections individuelles et les ouvertures d'aspiration aux conduits principaux. Souvent, des tuyaux flexibles en aluminium sont utilisés pour installer une ventilation locale qui nettoie l'air à proximité de chaque lieu de travail.

L'ordre d'installation des conduits de ventilation dans les locaux à des fins de production est le suivant:

1. Tout d’abord, vous devez calculer l’épaisseur de la paroi et la section transversale du canal d’air. Ensuite, sur la base de ces données, le poids de chaque élément du système de ventilation est calculé. Dans certains cas, il n’est pas possible d’installer des canaux carrés en raison du manque d’espace. Si vous êtes confronté à cette situation, il est recommandé d’opter pour des conduits rectangulaires.
2. Après cela, sur le lieu d'installation, il est nécessaire de désigner les points de fixation des conduits d'air. Cela vous permet de compter le nombre de crochets et d’autres matériels nécessaires. N'oubliez pas que les supports de montage installés doivent exclure les fluctuations de longueur des sections de réseau lors du passage de l'air. Il est préférable de prévoir un nombre excessif d'éléments de fixation pouvant supporter le poids des canaux en cas de charge accrue.
3. Après avoir fixé les canaux principaux, l’installation de buses et de dispositifs d’aspiration individuels est effectuée. Dans ce cas, l'utilisation de tuyaux flexibles de la section souhaitée est recommandée.

Conclusion

La conception et l'installation d'un système de ventilation industrielle est un processus très complexe et exigeant. Le réseau d'ingénierie fini doit respecter pleinement les règles strictes établies par les codes et règlements de construction en vigueur.

Cela dépend non seulement de l'efficacité de son fonctionnement, mais également de la santé et peut-être de la vie des travailleurs. Vous pouvez en savoir plus sur cette question à partir de la vidéo de cet article.
