Ventilation du bâtiment: comment assurer une circulation
Les systèmes de ventilation des bâtiments et des structures sont conçus pour résoudre une tâche importante: assurer la circulation de l'air frais dans la pièce en même temps que l'élimination des volumes de déchets. De cette manière, la teneur en oxygène optimale dans les masses d'air est maintenue, ce qui contribue au bien-être des personnes dans le bâtiment.
La conception et la disposition des systèmes de ventilation sont une tâche plutôt compliquée. Dans la plupart des cas, les professionnels font confiance à la solution, mais même dans ce cas, le propriétaire d'une maison ou d'un appartement doit avoir une idée du fonctionnement de ces communications.
Types de ventilation
Le système de ventilation du bâtiment est l’un des éléments les plus importants du maintien de la vie et de la régulation du microclimat. Selon les caractéristiques de conception, ces systèmes sont divisés en naturels et obligatoires.
Les différences entre ces variétés sont analysées de manière pratique dans le tableau ci-dessous:
| Ventilation naturelle | Ventilation forcée |

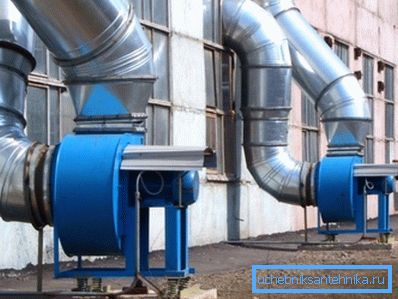

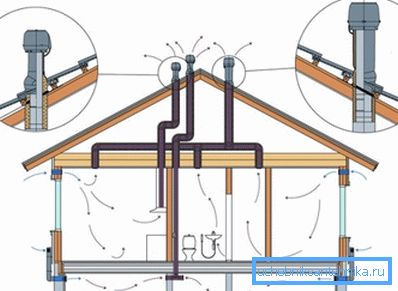

| · Habituellement représentés par des passages internes, qui assurent l'admission d'air froid de l'extérieur et l'évacuation de l'air chaud de la pièce vers l'environnement extérieur. · Fonctions dues à la différence de pression et de température. · Puisque l'air froid descend et déplace l'air chaud, les entrées d'air sont placées dans la partie inférieure de la pièce et les bouches d'aération dans la partie supérieure. · Dans les maisons privées, les airbags équipés au sous-sol sont le plus souvent responsables de l'afflux. · Échappement dans certains cas combiné avec la cheminée, située sur le toit. | · On se rend compte que la capacité du système naturel ne suffit pas - par exemple, dans des espaces entièrement clos ou dans des pièces où le besoin en air frais est très élevé. · L'air forcé et sa sortie en dehors de la pièce sont fournis avec l'aide de ventilateurs mécaniques. Ils peuvent être installés dans des canaux spéciaux ou dans des ouvertures dans les structures de support. · Dans certains cas, parallèlement au système général du bâtiment, la ventilation forcée de certaines pièces ou zones est équipée. Dans les bâtiments résidentiels, il est souvent installé dans les cuisines et les salles de bain. |
De plus, le SNiP pour la ventilation des bâtiments publics (41-01-2003) permet de concevoir des systèmes mixtes: par exemple, les principaux volumes d’échange d’air permettent des communications naturelles et les dispositifs mécaniques ne sont installés que dans les endroits où les capacités de conduite sont limitées.
Faites attention! De plus, des dispositifs supplémentaires pour l'échange d'air forcé sont installés au cas où il serait nécessaire d'ajuster la composition de l'air. Les entreprises industrielles en sont un exemple: pour les ateliers, l'admission d'air est réalisée dans un endroit relativement propre et non directement sur le site industriel.
En plus de l'échange d'air, ces systèmes remplissent également une fonction de thermorégulation. Le plus souvent, ils sont responsables du refroidissement de l'environnement interne de la pièce, mais il existe des exceptions (par exemple, le chauffage sera plus utile dans les régions du nord de la Fédération de Russie). Pour cette raison, le système de ventilation est souvent associé à des unités de climatisation.
Caractéristiques de la disposition des systèmes
Principes de conception de base
La conception de la ventilation d'un bâtiment industriel doit être basée sur la quantité d'air consommée. Ceci prend en compte non seulement le nombre de personnes dans le bâtiment, mais également les mécanismes de fonctionnement (tout d'abord, les moteurs thermiques et les moteurs à combustion interne).
Si vous envisagez de faire le travail de vos propres mains, vous devez tenir compte des normes suivantes:
- Échange d'air par personne - 20 m3/ h pour les bâtiments publics, 30 pour les logements et au moins 40 pour les locaux industriels.
Faites attention! Dans les salles sans possibilité de ventilation naturelle, les taux sont doublés, respectivement, à 40, 60 et 80 m3/ h
- Échange d'air nominal pour les appartements - pas moins de 3 m3/ h pour 1 m2 espace de vie.
- Pour cuisine et salle de bain - de 110 à 140m3/ h en fonction du type de plaque installée.
- Pour les immeubles d'habitation, il est nécessaire de remplacer tout le volume d'air au moins moins d'une heure.
En outre, il convient de garder à l’esprit que votre région peut appliquer ses propres instructions, qui renforcent encore les exigences en matière d’échange d’air. C’est pour cette raison qu’avant de commencer la conception des communications, il est utile de se familiariser avec le cadre réglementaire actuel.
SNiP et d’autres réglementations recommandent d’utiliser des alésages spéciaux, des sorties pour les conduits de ventilation, ainsi que des portes et des cônes extérieurs.
Avec ceci:
- Les dispositifs spéciaux d'arrivée d'eau ne doivent pas être placés à moins de 1 m de la couche de neige mais à plus de 2 m de la surface du sol.
- Pour protéger le système contre les gros débris, ainsi que contre la pénétration d'animaux dans les ouvertures d'admission, il est recommandé d'installer des caillebotis spéciaux. La conception des caillebotis doit être conçue de manière à minimiser la capacité du canal.

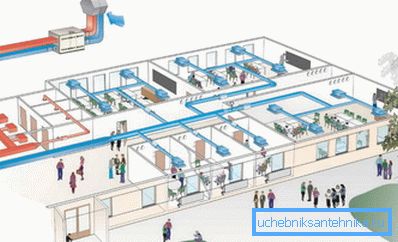

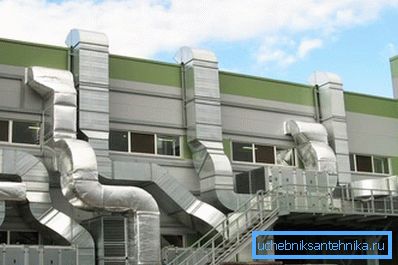

- Le transport de l'air avec son écoulement ultérieur dans la pièce s'effectue par des conduits d'air. Les canaux d'air peuvent être situés à l'intérieur des murs porteurs ou dans des structures murales spéciales.

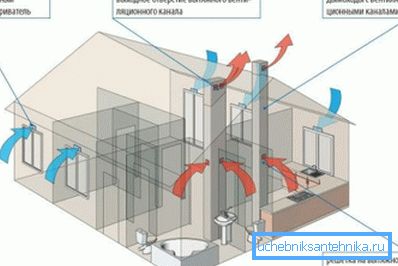

- L'élimination de la masse de déchets à haute teneur en dioxyde de carbone s'effectue par les canaux d'échappement. Les ouvertures de réception des canaux d'échappement sont placées dans la partie supérieure de la pièce.
Faites attention! Les trous doivent être situés le plus loin possible du lieu d'arrivée.
- Lors de la conception des hottes, la ventilation d'un bâtiment industriel doit prévoir la possibilité d'un désenfumage d'urgence. Pour cela, des ventilateurs spéciaux, protégés contre les températures élevées, sont installés dans le conduit ou le boîtier.
Installation de ventilateur
La plupart des bâtiments résidentiels (privés et multifamiliaux) utilisent des systèmes de ventilation naturelle. Cependant, dans certains cas, leur puissance est insuffisante pour répondre aux besoins en oxygène. Par conséquent, pour les supporter, ils installent des ventilateurs d'admission ou d'extraction.
Le plus souvent, ces dispositifs sont montés:
- Dans les hottes de cuisine. C’est l’endroit le plus courant pour une installation mécanique, assurant l’évacuation de l’air sortant dans le conduit de ventilation, puis à l’extérieur. Normalement, le système est activé uniquement lorsqu'il n'y a pas assez de poussée naturelle pour éliminer de grandes quantités de fumée ou de vapeur désagréable.
- À la fenêtre de la cuisine. Peut être cousu et échappement. Dans le premier cas, ils assurent l'apport d'un volume d'air suffisant, ce qui permet de travailler plus efficacement avec les mines de tubes d'échappement, dans le second cas, ils éliminent le dioxyde de carbone épuisé.

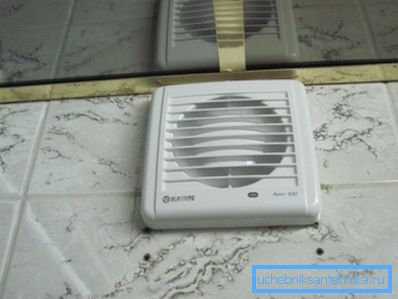

- Dans les salles de bain. Responsable de la normalisation du microclimat, qui consiste principalement à réduire l'humidité. Le plus souvent, ils sont montés soit dans la gaine de ventilation adjacente à la salle de bain, soit directement dans le mur avec la sortie vers l'extérieur.
Faites attention! La ventilation forcée des installations sanitaires dans les bâtiments publics est obligatoire, car elle seule peut éliminer les odeurs désagréables.
Vannes d'entrée
Bien souvent, lors de la conception d'un système permettant de régler le microclimat de notre appartement, nous accordons tous une attention particulière à l'efficacité de la hotte et perdons de vue l'afflux de population. Cela est particulièrement désagréable pour les bâtiments dotés de fenêtres modernes en métal et plastique à haute étanchéité.
Faites attention! D'une part, les vieux bâtis en bois dégageaient de la chaleur par les interstices, mais d'autre part, ils ne permettaient pas un échange d'air minimal.
Dans cette situation, il est conseillé aux vendeurs de fenêtres en PVC de ventiler la pièce plus souvent, mais pour obtenir les indicateurs de contrôle, vous devrez le faire au moins une fois et demie à deux heures.

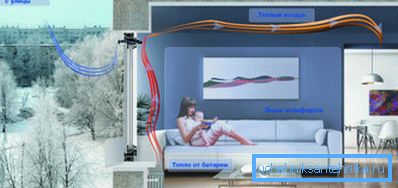

C'est pourquoi les spécialistes de l'aération des locaux recommandent d'installer des vannes de ventilation spéciales sur les fenêtres:
- La valve est un dispositif monté en haut de la fenêtre.
- À l'intérieur de l'appareil se trouve un mécanisme qui ouvre ou ferme automatiquement le clapet.
- Le mécanisme peut fonctionner en mode automatique (plus pratique, mais son prix est légèrement supérieur) et en mode manuel. En même temps, l'air entre dans la pièce de façon constante, mais par petites portions, ce qui n'entraîne pas de baisse de la température interne, même par froid extrême.
En plus de la fenêtre peut être installé et des vannes d'entrée murales, mais leur installation est associée à de grandes difficultés.
Conclusion
La ventilation des bâtiments industriels, ainsi qu'un système complet de support du microclimat des locaux d'habitation, sont des structures complexes et à plusieurs composants. Ils doivent être conçus en se concentrant sur une liste complète de documents réglementaires et en essayant de ne pas déroger aux exigences qui y sont énoncées.
La vidéo de cet article contient des informations supplémentaires qui seront utiles à quiconque envisage d’organiser l’échange d’air.
