Ventilation et climatisation: comment fournir à votre maison

Pour exploiter confortablement un chalet moderne ou un appartement en ville, vous avez besoin de nombreux réseaux d'ingénierie: électricité, chauffage, adduction d'eau, assainissement, télévision et Internet. Les systèmes de climatisation et de ventilation font également partie intégrante des logements modernes.

Malgré la complexité, ayant certaines compétences, il peut être conçu de vos propres mains. Les instructions données dans cet article vous fourniront toutes les connaissances théoriques nécessaires.

Microclimat et ses caractéristiques

Le confort de la maison et la commodité de ses habitants dépendent de divers paramètres environnementaux: température, humidité, niveau de bruit, etc. Ensemble, ils forment le concept de microclimat. Les normes en vigueur dans notre pays sont inscrites dans divers documents réglementaires dans le domaine de la construction (SNiP pour la ventilation et la climatisation, GOST pour les équipements de chauffage, les coentreprises pour l'installation de systèmes d'ingénierie, etc.).

Considérant que le sujet de ce matériau est la climatisation et la ventilation, nous ne nous attarderons que sur certaines caractéristiques qui affectent le microclimat dans un bâtiment résidentiel ou commercial:

• température de l'air;
• sa composition;
• humidité;
• la propreté

Selon SNiP 41.01-2003, les valeurs standard des caractéristiques ci-dessus sont les suivantes:

1. La température de l'air est de 20 à 22 degrés Celsius. Ce paramètre est défini par les autorités sanitaires des États et est considéré comme optimal pour la vie humaine normale, la vie, le repos et le travail.

En règle générale, pour augmenter la température de l'air dans la pièce, on utilise des systèmes de chauffage et, pour la réduire, un réseau de conduits de ventilation et de climatisation. Les plus efficaces sont les complexes de contrôle du microclimat, qui comprennent des contrôleurs automatiques de ventilation et de climatisation. Ils vous permettent d’ajuster le fonctionnement de l’équipement sans intervention humaine, en fonction des informations reçues de capteurs externes.

1. Humidité de l'air de 60 à 80%. Ce paramètre est régulé exclusivement par le système de ventilation. Parfois, des stabilisateurs d'humidité spéciaux sont utilisés, qui sont connectés aux conduits de ventilation. Il utilise également des circuits de contrôle automatiques avec des capteurs.
2. La composition chimique de l'air. Le corps humain est très sensible aux matières étrangères et à la poussière dans l'air. Par conséquent, les masses d'air entrant dans la pièce doivent être filtrées des particules solides et des gaz susceptibles de nuire à la santé.

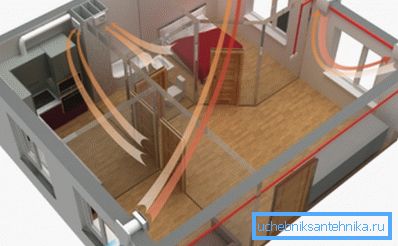

1. Répartition uniforme de la chaleur dans les pièces. L'une des tâches les plus importantes du système de ventilation est de garantir la même température dans toute la maison (appartement). Un système bien conçu, équipé d'orifices d'entrée, de trop-plein et d'échappement, permet le mélange d'air froid et chaud.

Afin de tirer le meilleur parti des réseaux énumérés ci-dessus, ils doivent fonctionner correctement. La meilleure solution serait de les combiner en un seul système connecté au complexe logiciel et matériel Smart House.

Bien que le coût de la mise en œuvre d'un tel système soit considérable, cette décision sera toujours rentable à l'avenir, car les économies d'énergie dans les systèmes de ventilation et de climatisation peuvent réduire considérablement le coût des services publics.

Astuce! L’utilisation des systèmes de commande automatique peut avoir un effet majeur sur les grands bâtiments résidentiels, les grandes installations commerciales et industrielles, où le coût de la ventilation et de la climatisation des locaux est l’un des postes de dépense les plus importants.

Description des systèmes de climatisation

Ventilation

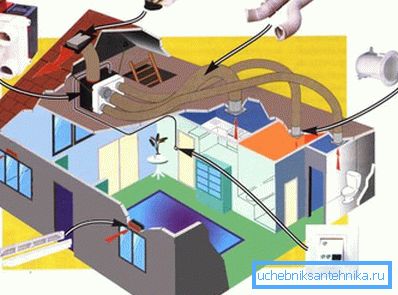

Le système d’échange d’air dans les locaux résidentiels et commerciaux est un ensemble complexe de divers équipements et conduits d’air combinés en un seul réseau.

Selon les réglementations en vigueur, la ventilation est divisée en plusieurs types en fonction de divers critères de classification:

1. En organisant le flux d'air:

• la poussée naturelle est due à la différence de pression et de température à l'intérieur et à l'extérieur de la pièce;
• Mécanique - la circulation de l'air se fait à l'aide de ventilateurs installés sur ou dans des conduits d'air.

1. Par but de création:

• entrée;
• échappement;
• complet.

1. Par application:

• individuel - il sert à fournir de l'air pur pour un appartement ou une maison privée;
• public - utilisé pour la ventilation des installations commerciales et industrielles.

La conception et l’installation du réseau de ventilation doivent faire l’objet d’une attention accrue. Du point de vue des équipements utilisés, de la configuration et de la taille des conduits d’air, son efficacité dépend en grande partie. Pour les systèmes de ventilation individuels, il est conseillé d'utiliser un équipement universel qui chauffe, refroidit et filtre le flux d'air.

Astuce! Plus ce réseau d'ingénierie est fabriqué qualitativement, moins il est probable que vous ayez besoin de réparer la ventilation et la climatisation dans un avenir proche. Il suffira de le nettoyer périodiquement.

Climatisation

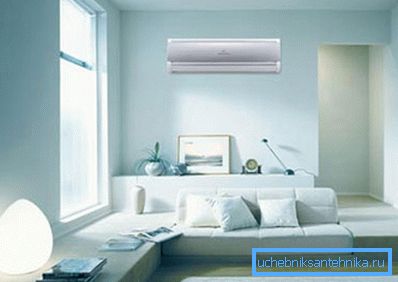

Le système d'alimentation en air propre dans les pièces et le retrait des pièces anciennes ne suffisent pas à assurer le confort de la maison. En été, la température à l'extérieur de la pièce est assez élevée, car les masses d'air doivent être refroidies avant d'être alimentées dans la pièce. Ces tâches sont conçues pour réaliser des équipements de conditionnement.

Le plus souvent, les refroidisseurs d’air domestiques existants sont déjà équipés d’instruments et de capteurs qui règlent indépendamment le débit d’air, qui régulent la température, règlent l’humidité et assurent la filtration.

L’industrie moderne fabrique les types de systèmes de climatisation suivants:

1. Ménage, technologie et production. Les premiers sont utilisés dans les systèmes de contrôle du microclimat d'habitations individuelles et les deuxième et troisième montés pour le refroidissement des masses d'air dans les centres commerciaux, les ateliers, les entrepôts et autres installations similaires. Leur fonctionnalité est une puissance et des performances élevées, ainsi que de nombreuses fonctionnalités supplémentaires.
2. Local et centralisé. Ils sont utilisés pour refroidir l'air d'une pièce ou pour conditionner les flux qui, par les conduits de ventilation, s'étendent à l'ensemble du bâtiment.
3. Mobile et stationnaire. Les premiers peuvent être transportés dans n’importe quel lieu, les derniers peuvent être installés une fois et ne peuvent pas être déplacés sans démontage préalable.
4. Recirculation (utilisez l'air de la pièce, formant une boucle fermée) et le flux direct (refroidissez le flux, aspiré de la rue).
5. Monozone et multizone. Dans ce dernier cas, l'équipement de refroidissement est un module unique et des blocs sont installés dans la pièce, ce qui vous permet de définir différents paramètres pour la température de l'air, l'intensité du flux d'air et sa direction.

De plus, les systèmes de conditionnement sont divisés en types en fonction de leurs caractéristiques de conception:

1. Systèmes split. Ces aéroréfrigérants sont très courants. Ils sont utilisés à la fois pour l'équipement de logements individuels et pour le refroidissement de complexes industriels. Ils diffèrent par la puissance et le volume des locaux desservis.

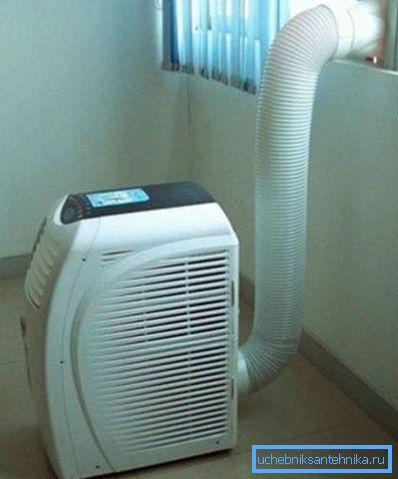

2. Climatiseurs de sol et de fenêtre. Les caractéristiques de leur apparence et de leur méthode d'installation sont claires à partir des noms. Les modèles compacts installés dans les ouvertures de fenêtres ou directement à l'intérieur de la pièce ne nécessitent pas de violation de l'intégrité des murs, ce qui facilite leur installation.

1. Dispositifs industriels montés dans des mines aériennes spéciales ou des locaux techniques. Le plus souvent, ces climatiseurs sont utilisés pour refroidir des bâtiments industriels et des locaux commerciaux (magasins, centres de divertissement, etc.).
2. Finecoles et refroidisseurs. Ce sont les systèmes les plus puissants et les plus coûteux utilisés dans les systèmes complexes de contrôle du microclimat de grandes surfaces.

Caractéristiques auto-installation de ventilation

Canaux d'entrée

Quel que soit le système de ventilation que vous préfériez, il ne fonctionnera pas correctement sans circulation d'air dans la pièce.

Auparavant, les masses d'air provenaient de l'infiltration - pénétration à travers les fissures et les pores des structures de bâtiment. Mais les matériaux de construction modernes et les blocs de fenêtre hermétiques sont pratiquement étanches à l'air et il est donc nécessaire d'aménager des canaux d'arrivée supplémentaires.

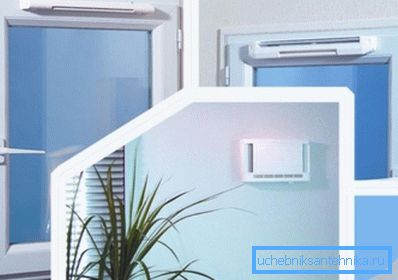

Il existe plusieurs types de vannes qui fournissent un flux d'air:

1. Venteux - monté dans la partie supérieure du bloc de fenêtre, pour lequel il y a un trou à faire. Des fenêtres en polymère avec des vannes déjà fixées sont également en vente, ce qui vous évite de faire ce travail vous-même.
2. Sous-fenêtre. Ils se composent d'un conduit d'air dont la partie extérieure est protégée par une grille décorative et la partie intérieure est équipée d'une vanne avec filtre permettant de régler l'intensité du flux d'air.
3. Nadokonnye. La conception est similaire aux précédentes, mais moins efficace, car l'air entrant n'est pas chauffé par le radiateur de chauffage central.

S'il est nécessaire d'équiper le système de ventilation d'alimentation le plus efficace, il est conseillé d'installer une vanne d'admission équipée d'un ventilateur électrique. Cependant, dans ce cas, vous devez veiller à une isolation phonique de haute qualité, car le bourdonnement du moteur de cet appareil n’ajoute pas de confort à l’intérieur.

Astuce! Avant d'installer une ventilation mécanique, envisagez l'achat d'un récupérateur de chaleur, ce qui vous permettra de réchauffer le flux d'air entrant dans l'air sortant sans le mélanger. Cela permet de réduire le coût des services de chauffage.

Installation de conduits d'air

Les conduits de ventilation sont fabriqués dans les matériaux suivants:

• polyuréthane;
• chlorure de polyvinyle;
• le fer-blanc;
• polypropylène.

Il existe également des variétés de conduites d'air en cuivre ou en textiles qui, outre leurs caractéristiques techniques élevées, ont un aspect attrayant.

La forme des conduits d’air est carrée, ronde et rectangulaire. Pour arranger les virages, les contournements, les courbes et les fourches, une variété de pièces de forme est utilisée. En outre, lors de l'installation de conduits d'air dans des endroits difficiles d'accès, vous pouvez utiliser des pièces flexibles en aluminium.

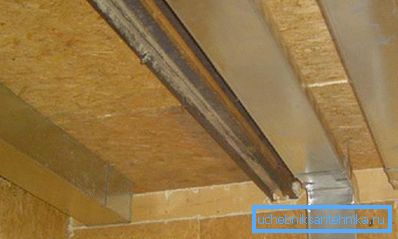

Le plus souvent, les canaux de ventilation sont fixés au plafond. Pour ce faire, utilisez des colliers conventionnels avec des joints en caoutchouc, ce qui réduit le niveau de vibration lors du passage dans les conduits d'un flux d'air important.

Si la taille du canal d'air est supérieure à 30 cm, utilisez des crampons avec crampons.

Lors de la réparation, vous devez suivre cette règle:

• canaux d'air courts sont fixés avec une pince à chaque section;
• Les conduits d’air longs et lourds nécessitent le montage de fixations tous les 30 à 40 cm.

Montage de ventilation

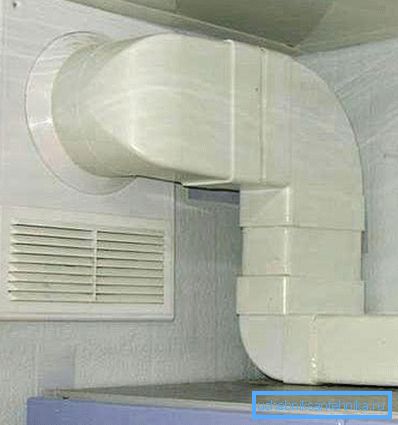

Dans la fabrication de la ventilation, il faut tenir compte du fait que les orifices de ventilation doivent être équipés soit dans chaque pièce, soit dans les pièces les plus "sales": toilettes, salle de bain, cuisine, cellier. Sinon, des odeurs désagréables et de la fumée peuvent pénétrer dans la chambre ou le salon.

Pour améliorer la traction, l’ouverture de sortie doit être située à 20 cm sous le plafond.

Conclusion

Après avoir examiné les informations ci-dessus, vous avez acquis des connaissances approfondies vous permettant de concevoir de manière indépendante un système de ventilation avec climatisation dans votre maison ou votre appartement.

Visuellement, tout le processus est illustré dans la vidéo de cet article.
