Ventilation locale: types et calcul

Une telle définition, étant donné que la ventilation locale indique automatiquement son champ d’application - il s’agit de petites zones de travail prises séparément dans la production et même dans notre vie quotidienne. De tels dispositifs d'échappement sont montés au-dessus des tables de travail, où il est possible d'émettre des gaz, au-dessus des forges de forgeron et de divers fours. Dans la vie de tous les jours, vous rencontrez de tels équipements sur des cuisinières (à gaz ou électriques). Mais ces unités peuvent différer les unes des autres dans la direction du flux d'air, et nous en parlerons ainsi que de la vidéo dans cet article.

Ventilation au sol

Note Si à l'intérieur, à un endroit donné, il y a des émissions de gaz nocifs et que ce problème peut être résolu avec l'aide de la ventilation générale, ce sont souvent les systèmes de ventilation locaux qui sont installés. Leur avantage en termes d'efficacité: un tel appareil nécessite moins d'énergie et, en outre, la solution locale du problème ne permet pas aux gaz de se propager au-delà du lieu de travail.

Espèces

• La différence la plus importante entre les types de ventilation à usage local est, comme on l'a déjà noté, le mouvement du flux d'air. Par conséquent, il peut s'agir d'air frais ou d'échappement..
• L'option d'échappement est utilisée dans les cas où il est impossible d'empêcher la propagation de substances volatiles nocives ou nauséabondes à partir d'un emplacement localisé dans toute la pièce.. L’essence de l’opération est de capturer ces mêmes substances au moyen du mouvement du flux d’air et de les jeter dans un espace ouvert, c’est-à-dire dans la rue. Dans de telles situations, nous parlons de gaz invisibles, ainsi que de fumée et de poussière, qui polluent l’espace proche.
• À la maison, ce type de ventilation est connu de tous comme une hotte de cuisine. et ceux qui devaient démonter une telle unité de leurs propres mains pouvaient y voir un ou plusieurs ventilateurs. Leurs pales sont tournées de telle manière que pendant la rotation, elles semblent aspirer l'air, surtout si elle monte à l'endroit avec un courant chaud.

• Mais la ventilation locale est utilisée sous la forme d'une douche à air., lorsque les flux d'air plus froids sont dirigés vers des pièces ou un lieu de travail local, on parle également de soufflage. De plus, dans certaines usines des ateliers chauds, de véritables oasis ont été créées, représentant des stands de 2 à 2,5 m de hauteur dans lesquels de l'air frais est injecté, ce qui permet des économies d'énergie considérables par rapport au refroidissement de l'ensemble de l'atelier.
• Mais le flux d'air n'est pas toujours froid, il peut aussi être chaud ou même chaud., par exemple, ces pare-air sont créés au niveau des fours, ce qui en pratique ressemble à un écran à travers lequel la chaleur du four ne se diffuse pas (un effet similaire, mais plus faible, se produit avec un radiateur de chauffage situé sous la fenêtre). Pour les forgerons et les fourneaux de divers types, un flux d’air directionnel agressif aide à maintenir la combustion ou, à des vitesses plus élevées, augmente son intensité.

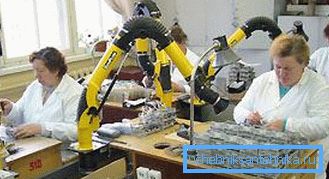

Note La ventilation par aspiration et par aspiration peut être de deux types: individuelle ou centrale. Dans le premier cas, le système est situé au-dessus d’un lieu de travail local et a un champ de traitement assez étroit. Dans le second cas, le système peut être situé au-dessus d’un groupe de tâches.

Calcul pour les systèmes d'échappement locaux

De manière générale, la ventilation par aspiration à la source est calculée à l'aide de formules et en tenant compte des nombreux paramètres de la pièce, à savoir température de l'air, nocivité, puissance du moteur, etc., bien que cela ne s'applique qu'à la production et ce n'est pas toujours le cas. Mais s’il s’agit de calculs, nous nous intéresserons au parapluie d’échappement - c’est précisément ce qui doit être pris en compte en premier lieu, afin que toutes les substances nocives le pénètrent, et non pas près.

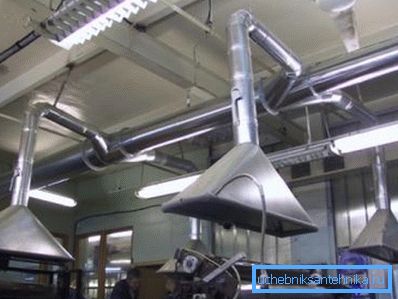

Le parapluie est le dispositif le plus pratique pour l’échappement local, en particulier pour les forges de forgeron, les cuisinières, les cuisinières à feu ouvert, les bains chauds, etc. L’air chauffé s’élève sous le dôme lui-même, où il pénètre dans le conduit de ventilation. Bien entendu, le parapluie, comme requis par les instructions, doit être placé aussi près que possible de la source, dans tous les cas, autant que possible.

La valeur initiale de la vitesse d'écoulement dans l'ouverture de travail de ce parapluie est considérée comme étant une valeur de 0,15 à 1,25 m / s. La vitesse est directement proportionnelle à la quantité de gaz toxiques et à la zone de chevauchement: plus il y a de gaz et plus le dôme est petit, plus l'aspiration doit être intense.

La capacité de l'unité (m3 / h) ou le volume d'air évacué est calculé à l'aide de la formule L = 360abv - ici, les symboles a et b désignent le périmètre de l'ouverture de travail en mètres et le symbole v de la vitesse du flux d'air (m / s) dans cette ouverture même.

Des calculs séparés sont également nécessaires pour les tables de soudage et les installations de revêtement, car il est impossible de suspendre un parapluie d'échappement au-dessus d'un tel endroit (cela gênera tout simplement). Par conséquent, des ventouses en forme d'entonnoir ou en forme de fente d'une longueur de 250 à 350 mm sont installées ici, en fonction des besoins. Dans de telles situations, une autre formule est utilisée pour les calculs, qui ressemble à L = ko3vI. Ici, la valeur de ko correspond au coefficient d’aspiration de la fente ou de l’entonnoir (fente - 12, entonnoir - 13.2) et le symbole I représente le courant de soudage en ampères ( Un)

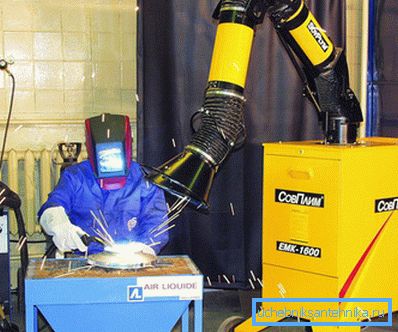

Pour le poste de travail d'un soudeur, ce type de ventilation peut être effectué différemment, bien que, selon le même principe, il puisse s'agir d'un tuyau avec un parapluie connecté sur le côté, mais il peut également se présenter sous la forme d'une grille sur la table de travail, où les gaz sont aspirés. le côté opposé. La deuxième option est la plus favorable pour le travailleur, car dans ce cas, il n’inhale pratiquement pas de gaz nocifs. La capacité de l'unité de pompage d'air (m3 / h) doit être calculée en fonction du nombre d'électrodes que le soudeur est capable d'utiliser pendant une heure, ainsi que de la présence de substances nocives dans celles-ci.

La meule émet beaucoup de poussière lors du meulage, du meulage et du polissage des meules installées sur les machines respectives; par conséquent, la ventilation par aspiration de ces machines est nécessaire pour préserver la santé des travailleurs. Pour éliminer la poussière et les petites particules de matériaux abrasifs libérées pendant le fonctionnement, le cercle est recouvert d'un boîtier, lui-même relié à un conduit d'air, au bout duquel se trouve un ventilateur d'extraction d'une certaine capacité. Il est très important que le canal d’air soit dirigé parallèlement à la ligne de déplacement de la poussière et de l’abrasif, c’est-à-dire que ces déchets volent vers l’avant, sans obstacle.

Plus le flux d'air passe rapidement dans le conduit, plus le capot de protection sera efficace. Mais cela augmente encore plus si une visière spéciale est montée dans la partie avant du boîtier, ce qui empêche la poussière et les particules abrasives de monter (le coût de la ventilation n'augmentera pas beaucoup avec l'installation de la visière).

La nécessité d'une certaine puissance de ventilation (capacité en m3 / h) dépend directement du diamètre du cercle. Ici, la formule L = 1000DA est utilisée - la valeur de D est le diamètre du cercle et la valeur de A est le coefficient dépendant de son diamètre. Donc, si D = 0,25 m, le coefficient est égal à 2, si D = 0,6 m, le coefficient est égal à 1,8 et ainsi de suite. Entre ces valeurs, vous pouvez trouver la moyenne arithmétique.

Conclusion

Vous n’avez pas besoin de calculs à la maison, qu’il s’agisse d’une hotte aspirante posée sur une plaque de cuisson ou d’un atelier à domicile situé au-dessus de votre lieu de travail. Si des unités prêtes à l'emploi sont vendues pour la cuisine, la ventilation locale est généralement assemblée indépendamment dans l'atelier et sa puissance est généralement déterminée par des tests.
