Ventilation naturelle des parois avec soupapes d'admission

Il est parfois nécessaire de créer dans le logement ou la maison de campagne un simple système d’échange d’air capable de fonctionner dans des conditions normales. L'option la plus simple consiste à ventiler à travers le mur au moyen de vannes spéciales travaillant dans une direction et d'un tuyau externe. Cette méthode est autorisée à être utilisée uniquement pour les salles avec un fonctionnement normal.

Avantages et inconvénients de la méthode

Pour décider de la création d'un tel système d'échange d'air, il est nécessaire de considérer tous les avantages et les inconvénients, le choix sera alors le plus facile. Cependant, il convient de tirer des conclusions sur la base des conditions existantes, car il s'agit en fait d'une version alternative d'un réseau conventionnel dans une version simplifiée.

Énumération des mérites

L'avantage le plus important de l'organisation d'un tel échange d'air est son prix relativement bas. Tous les éléments nécessaires sont relativement peu coûteux, vous évitant ainsi des coûts élevés.

Les autres qualités positives de ventilation de ce type sont énumérées ci-dessous:

• Les principaux éléments du système sont petits, par conséquent, les caractéristiques esthétiques des locaux ne sont pas violées.
• Lors de l'installation, il n'est pas nécessaire de réduire l'étanchéité de la toiture, parce que lors de l'installation du tuyau, les découpes dans le toit ne sont pas faites.
• Possibilité de faire le travail d'installation avec vos propres mains est un excellent moyen d'économiser des ressources financières.
• En raison de l'absence d'éléments complexes, le temps d'installation est considérablement réduit.

Points négatifs

• La dépendance de l'opération aux conditions météorologiques et à d'autres facteurs réduit quelque peu l'efficacité, mais elle est résolue par l'installation d'un ventilateur.
• La nécessité de forer à plusieurs endroits complique en quelque sorte le travail.
• En cas d'installation de mauvaise qualité, il peut y avoir des problèmes d'étanchéité.

Note! Lorsque la ventilation à travers un mur dans une maison privée est organisée à l'aide de vannes de ventilation et d'un tuyau externe, les outils à utiliser dépendent du matériau utilisé pour la construction du bâtiment.

Calculs produits

Même un système de ventilation aussi simple doit être soigneusement calculé, car pour alimenter les pièces en air frais, il est nécessaire de connaître le nombre d'éléments utilisés pour l'entrée du milieu de travail et le débit de sortie.

Ensuite, nous examinons comment effectuer des calculs préliminaires sur la superficie en prenant comme exemple une structure résidentielle de 69 m avec une hauteur de plafond de 250 cm.

1. La première étape consiste à déterminer le volume approximatif de l'ensemble du logement. Pour ce faire, multipliez la longueur, la largeur et la hauteur. Le résultat devrait être: 6x9x2.5 = 135 cu. m
2. Sur la base des données obtenues, vous pouvez calculer le nombre de vannes d’admission. Par exemple, si la bande passante des éléments est de 40 mètres cubes. m / heure, puis va: 135/40 = 3.375? 4 pièces.

Réponds! Pour une mise à jour qualitative de l'air dans l'objet présenté, vous devrez installer seulement 4 vannes. Sur la base des calculs ci-dessus, le diamètre du tuyau d'échappement est déterminé.

Appareils d'entrée

En liaison avec l'avènement des matériaux modernes, les structures ont commencé à être plus hermétiques, ce qui a conduit à l'émergence d'un autre problème associé à une diminution de l'apport d'air.

Si les maisons et appartements antérieurs pouvaient être ventilés sans afflux supplémentaire, la situation a maintenant changé. Il est particulièrement difficile de respirer dans une habitation si le plastique est utilisé comme matériau de base.

A propos de la fonctionnalité

Les produits finis pour l'admission d'air de la rue peuvent complètement empêcher la pénétration de la poussière, des insectes et de toutes sortes de bruits. Après l'installation dans les locaux ne se produit pas de brouillons. Le dispositif d'admission ressemble au principe du réducteur d'air, qui ralentit le débit.

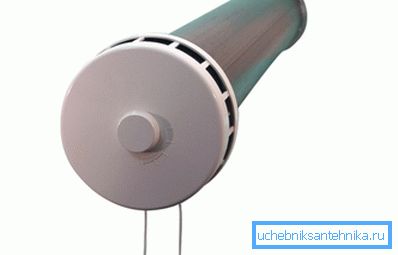

Le contrôle de la vanne d’admission est extrêmement simple car il est équipé d’une poignée pratique et permet la fermeture du canal. Sa partie visible s'intègre parfaitement à l'intérieur de la pièce. Étant de l'extérieur, cela ne gâche pas l'impression de la façade de l'immeuble. Au cours de l'opération n'a pas à dépenser des ressources financières.

Détails sur les produits de l'appareil

L'élément ayant la capacité de l'air est un petit tube en plastique dont le diamètre peut varier considérablement. L'intérieur est isolant, empêchant la pénétration des sons.

Ci-dessous, vous êtes invité à vous familiariser avec la structure des produits de ce type.

• Le canal en plastique est un composant de base, car c'est à travers lui que l'air pénètre dans la pièce.
• Le bouton de réglage est situé à l'intérieur. Avec son aide, vous pouvez bloquer le canal.
• L'élément filtrant permet la purification des flux entrants des particules de poussière.
• Le fragment interne de la pointe, équipé d'un volet de ventilation, constitue le limiteur principal.
• Le joint torique est conçu pour améliorer l'étanchéité entre les éléments du produit.
• Les matériaux isolants permettent de protéger l’intérieur des effets sonores et autres.
• La grille extérieure aide à protéger la structure des précipitations.
• La moustiquaire à l'intérieur vous permet d'empêcher complètement l'entrée d'insectes.

Attention! La longueur de la gaine en plastique peut varier entre 40 et 100 cm par incréments de 10 cm. Par conséquent, lors du choix, l'épaisseur de la paroi doit être arrondie à ces valeurs. La partie excédentaire est simplement coupée.

Travaux d'installation

Tout d'abord, un emplacement approprié est choisi pour l'installation d'un élément sur un plan latéral bordant la rue. Un responsable fonctionnel doit avoir un accès direct, sinon il sera difficile d’exercer un contrôle. La meilleure option consiste à installer à proximité du radiateur afin que l'air entrant ait le temps de se réchauffer.

Après la sélection d'un lieu acceptable, procédez directement à la création de trous. Si les murs sont en bois, utilisez la perceuse habituelle. Dans d'autres cas, le forage au diamant est effectué avec un outil spécial. Lors de l'ouverture de l'appareil, il est recommandé de faire une petite pente vers la rue pour l'évacuation des condensats.

Un manchon en plastique de la taille requise est inséré dans le trou fini. Une grille de ventilation est installée à l'extérieur et un embout fonctionnel est inséré de l'intérieur. Lors de la fixation des éléments, on utilise des petits boulons avec lesquels la structure gagne en rigidité.

Installation de tuyau d'échappement

Lorsque la ventilation d'échappement à travers le mur et la rue est aménagée, il est possible de réduire la pénibilité du travail, car il n'est pas nécessaire de toucher le plafond et le toit. De plus, la longueur du tuyau peut être réduite en s'éloignant de la partie en crête.

Le processus d’assemblage du système est présenté ci-dessous.

1. Un marquage préliminaire est appliqué sur la surface du mur pour faciliter la découpe d'un trou. Il est recommandé de placer l'ouverture à proximité du plafond afin de maximiser la traction.
2. Avec l'aide d'un outil spécial est nette coupe. Ensuite, l'élément d'angle y est inséré. À l'intérieur, un clapet anti-retour est installé pour protéger contre les influences externes.
3. De la rue au coin établi, le fragment suivant est attaché - un tuyau droit. Il est fixé avec des pinces spéciales. Un déflecteur est installé sur le dessus, ce qui empêche les précipitations d'entrer à l'intérieur.

Faites attention! Lors du montage du conduit d'évacuation, il est recommandé de réaliser une étanchéité au niveau des joints, sans quoi l'évacuation de l'air évacué ne serait pas optimale.

A propos de la circulation interne

Pour le passage des flux d'une pièce à l'autre, des réseaux spéciaux sont utilisés. En les installant sur la porte ou en les encastrant dans le mur, vous pouvez obtenir le libre mouvement des masses d’air. Cela est nécessaire dans les cas où vous souhaitez éviter l'alimentation en air de la hotte.

Pour insérer un élément dans une porte ou un mur, vous devez effectuer une découpe correspondant aux dimensions de la pièce à travailler. Après avoir supprimé un fragment inutile, vous devez insérer le cadre principal directement dans l'ouverture. La fixation est effectuée à l'aide de vis qui sont fermées par le panneau avant.

Informations complémentaires

• Le tuyau de ventilation doit faire saillie de manière à ce que l'angle entre l'arête et sa partie supérieure ne dépasse pas 10 degrés, sinon le niveau de poussée sera considérablement réduit.
• Dans la partie intérieure des conduits, ainsi qu'à une distance de cinq centimètres de ceux-ci, ne doivent pas être placés des câbles, des gazoducs ou d'autres éléments des systèmes de communication.
• Le passage doit être effectué vers la hotte, même avec les portes intérieures fermées, et dans tous les cas, vous devez installer des grilles. Il suffit de laisser un espace sous la largeur de 1,5-2 cm.
• Une ventilation trop faible de l'espace de vie ne permet pas un niveau élevé de sécurité environnementale, en particulier si des matériaux à base de plastiques, de résines de formaldéhyde, etc. ont été utilisés dans le processus de finition.

Conclusions

Cette instruction donne une idée de la façon dont la ventilation de l'habitation est réalisée non pas par le toit, mais directement par le mur. Avec cette option, non seulement le travail sur l'appareil est simplifié, mais il est également possible d'économiser des matières premières, car la longueur du tuyau de sortie peut être considérablement réduite. La vidéo de cet article contient des informations supplémentaires.
