Ventilation naturelle du chalet: informations de base sur le

En plus des principales communications dans les locaux résidentiels, un système d’échange d’air devrait être prévu pour améliorer le microclimat. La ventilation d'un chalet nécessite une approche particulière, car les bâtiments de ce type sont le plus souvent construits avec des matériaux en pierre ne laissant pas passer l'air. L'option la plus économique est de faire circuler le flux naturellement.

Les principaux avantages du système

Lorsque l'échange de masses d'air a lieu en raison de la différence de pression, les développeurs individuels auront la possibilité d'économiser des ressources financières. Bien que ces systèmes aient une efficacité quelque peu inférieure à leurs homologues mécaniques, ils peuvent être appliqués en toute sécurité dans des conditions normales.

Après avoir examiné leurs avantages, vous pouvez comprendre tous les avantages:

• L'absence de coûts d'exploitation vous permet de gagner du temps.
• Le bas prix des éléments de base offre une opportunité de disposer de systèmes bon marché.
• En raison de l'absence d'équipements complexes, le risque d'accident est pratiquement réduit à zéro.
• Efficacité suffisante pour travailler dans des conditions normales, lorsqu'il n'est pas nécessaire de changer l'air trop activement.

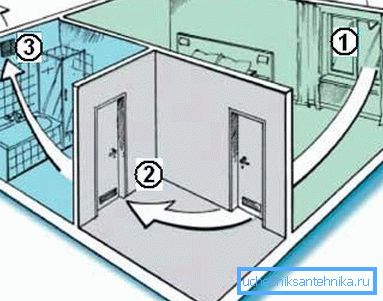

À l'aide! Les points SNiP 2.08.01-89 fournissent le schéma le plus simple: le flux d’air pénètre dans les pièces par les bouches d’aération, les vannes et les fenêtres et est évacué par des hottes situées dans les installations sanitaires et les cuisines.

Calculs initiaux par exemple

Avant de faire un projet de ventilation du chalet, il est nécessaire de faire des calculs préliminaires. Avec leur aide, vous pouvez déterminer le débit d’air souhaité et son retrait de la maison. A titre d'exemple, prenons un immeuble résidentiel dont la surface des pièces est présentée dans le tableau. La hauteur du plafond est de 3 m.

1. Déterminé la quantité d'air requise directement pour les locaux d'habitation. La cuisine et les installations sanitaires ne sont pas prises en compte. Ainsi, il s’avère que: (20 + 24 + 30 + 16 + 18) x3 = 324 cube. m / h
2. Calcule la quantité d'air donnée aux personnes vivant dans la maison. Sur une personne consomme en moyenne 30 cu. m / h Dans notre cas, 5 membres de la famille. En rapport avec cela va: 305 = 150 cu. m / h
3. Calcule la hotte pour trois pièces. Comme le résultat du second point est inférieur, nous prenons le premier comme base. Le ratio de pourcentage ressemblera à ceci: cuisine - 60, salle de bains - 25, toilette - 15. Les données finales sont présentées dans le tableau.

Note! La ventilation dans la chaufferie du chalet est calculée séparément, car elle dépend du type d’équipement et de ses caractéristiques. Les experts recommandent d'installer un échangeur d'air de secours.

Peu de design

Avant que les éléments de base ne soient installés, tous les détails les plus infimes doivent être pensés. La conception de la ventilation du chalet commence par la formulation de tâches de base et l'élaboration d'un schéma général. Les esquisses ultérieures aideront à clarifier l'emplacement des nœuds individuels, ainsi que le routage des chemins.

Dispositif d'admission d'air

Pour assurer une circulation des flux de haute qualité, des vannes spéciales sont installées sur les fenêtres ou les murs. Avec leur aide, les masses d'air arrivent de la rue directement dans la maison. Plus loin, à travers les grilles de ventilation, ils se déplacent vers d'autres pièces.

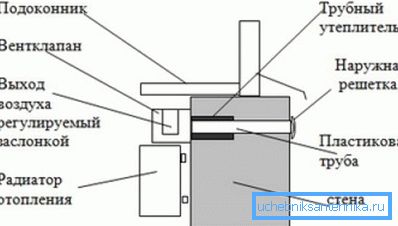

Processus d'installation de la vanne

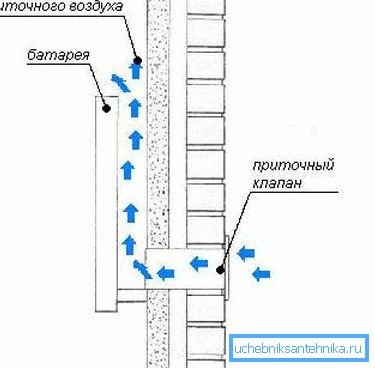

Les produits d'entrée de mur et de fenêtre n'ont pas besoin d'être connectés au secteur. Après l'installation, ils ne laissent pas entrer l'intérieur du bruit et de divers contaminants. Pour mieux maintenir la chaleur dans la pièce, il est recommandé d'installer l'élément derrière un radiateur de chauffage afin que l'air entrant puisse se réchauffer.

L'installation de la soupape d'admission est assez simple, ils sont donc assez réalistes pour effectuer indépendamment. Le trou est fait en utilisant un coup de poing domestique et une perceuse. Après avoir inséré l'appareil à l'intérieur, il est nécessaire d'effectuer des opérations d'isolation.

Installation de grilles de transfert

Afin de permettre à l'air de circuler librement entre les pièces, des grilles spéciales sont insérées dans les plans latéraux, lesquels offrent une bonne isolation phonique. Ils peuvent être intégrés dans des portes ou des murs. Installez-les en bas pour obtenir un bon échange d'air.

Dans la porte ou le mur est percé un trou correspondant à la taille du réseau acquis. Ses pièces sont insérées directement dans l'ouverture préparée de chaque côté. La fixation est réalisée à l'aide de vis.

Créer un système de capot

La ventilation naturelle est la solution la plus simple, mais nécessite de respecter scrupuleusement les règles, sinon le fonctionnement du système sera inefficace. Moins le nombre d'erreurs commises lors de l'installation est élevé, plus le réseau de ventilation du bâtiment fonctionnera mieux.

Erreurs communes

• Un mauvais placement des grilles de ventilation entraîne une réduction significative de l'efficacité du système.. Il ne faut pas retirer plus de 10 cm du plafond afin que l'air ne stagne pas pendant le fonctionnement.
• Le tuyau de ventilation est souvent installé à une hauteur insuffisante pour un fonctionnement correct.. Dans ce cas, il existe une légère différence de pression.
• Trop de convolutions dans le canal de dérivation entraînent une réduction de la poussée. Si un système de ventilation à échange d’air naturel est en cours de construction, il est alors nécessaire de rendre la conduite de refoulement aussi droite que possible.

Placement de pipeline

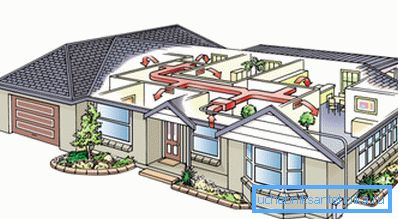

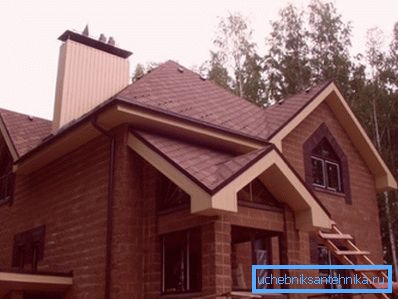

Lorsque la ventilation est effectuée dans le chalet avec ses propres mains sur un projet préalablement préparé, les éléments sont le plus souvent cachés dans des canaux spéciaux, ce qui pose problème dans la structure finie. Cette méthode est considérée comme la plus préférée en termes d’esthétique. Cependant, si nécessaire, le tuyau peut être maintenu sans se cacher.

Éléments de fixation

Les composants du système peuvent être corrigés de différentes manières. La version finale dépend des dimensions des produits et de la forme de la section. Vous trouverez ci-dessous les méthodes de base pour la fixation de fragments de réseau.

Bien sûr, il existe d'autres technologies d'installation, mais celles-ci ont fait leurs preuves du meilleur côté.

• En règle générale, les conduits d’air à sections carrées et rectangulaires sont montés à l’aide de traverses et de goujons spéciaux qui limitent les mouvements. Leur prix est bas.

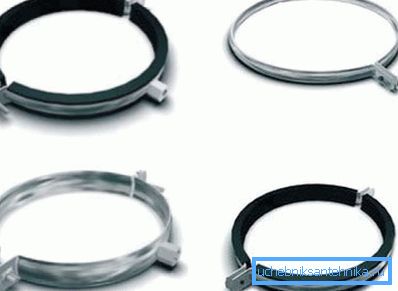

• La fixation des conduites circulaires est souvent réalisée à l'aide de goujons et de colliers. Ils sont combinés avec des boulons. Cette option est assez fiable, donc très courante.
• Parfois, un plot est utilisé en paire avec du ruban adhésif perforé, mais cette méthode comporte de nombreux points négatifs. Tout d'abord, il y a des effets sonores. Deuxièmement, le risque de fuite augmente. Troisièmement, une rigidité insuffisante est formée.

Supplément! La dernière de ces options est peu onéreuse, elle est donc davantage utilisée pour la fixation de conduits temporaires, non destinés à une longue période de fonctionnement.

En conclusion

Une instruction de formation a été présentée, en particulier pour les promoteurs individuels, qui permet d’obtenir des informations sur la manière dont la ventilation naturelle du chalet peut être organisée. Un tel système peut être créé avec des coûts minimes dans les délais les plus brefs, en particulier s’il existe au moins un peu d’expérience dans le secteur de la construction. Comme avantage supplémentaire, il est recommandé d'utiliser la vidéo dans cet article.
