Ventilation naturelle - vues, caractéristiques et design

Parmi les différents types de ventilation, naturel se distingue par sa disponibilité maximale et son coût minimal. Il est basé sur les fuites au niveau des ouvertures des portes et des fenêtres, ainsi que lors de la pose de matériaux de construction lors de la construction de diverses structures. Aujourd'hui, notre tâche sera d'expliquer à nos lecteurs le plus en détail possible en quoi consiste la ventilation naturelle dans l'appartement, ses avantages et ses inconvénients, ainsi que le principe de fonctionnement.

But

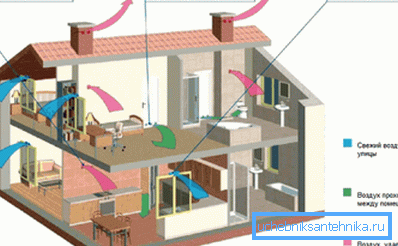

Le système de ventilation naturelle est conçu pour créer un flux d'air dans la pièce, sans utiliser d'appareils mécaniques. Habituellement, ils sont fans de différentes puissances. La circulation de l'air se produit en raison de sa pénétration à travers des portes ouvertes, des fenêtres, des bouches d'aération, ainsi que de toutes sortes de fissures.

L'utilisation d'un tel système de ventilation est autorisée dans les bâtiments de tout type. Ce n’est que s’il ne peut pas s’occuper de l’entretien de la pièce que l’instruction permet l’utilisation d’un ou de plusieurs dispositifs pour forcer l’air et sa sortie rapide vers l’extérieur.

Les avantages du système

Les experts parlent de telles caractéristiques indéniables:

1. Le manque de consommation d'énergie contrairement aux types de systèmes de ventilation forcés des locaux. L’utilisation d’équipements coûteux n’est pas nécessaire car son prix est nettement inférieur. Le système fonctionnera même dans les cas où personne ne le surveille, grâce à quoi l'environnement intérieur est toujours favorable à la vie du micro-environnement.
2. SNiP sur la ventilation naturelle offre la possibilité de la moderniser à l'aide d'éléments supplémentaires d'évacuation forcée. Dans ce cas, ils sont nécessaires en quantités minimes, ce qui permet d’économiser du matériel et de l’électricité.
3. L’entretien de tels systèmes de ventilation ne nécessite ni équipement ni réparations coûteux.. La correction des échanges d'air et le dépannage se font souvent à la main, ce qui permet également de faire des économies.

Conseil: rappelez-vous qu’un système de ventilation naturelle peut durer autant de temps qu’une maison, si vous n’oubliez pas de le nettoyer à temps.

Erreurs possibles

Lors de la construction d'une maison, le système de conduits de ventilation n'est souvent décrit qu'en termes généraux. Pour cette raison, ils sont souvent posés de manière incorrecte, sans tenir compte de divers facteurs.

Il s’avère qu’il existe officiellement une ventilation, mais qu’elle ne remplit pas sa tâche.

Nous vous suggérons de prendre en compte les défauts communs suivants dans la conception et l’installation des canaux de ventilation:

1. Faible évent situé. Assurez-vous que la grille d'évacuation est placée à au moins 100 mm du plafond afin que l'air d'échappement chaud puisse y circuler librement. Sinon, le système ne fonctionnera pas et tout le volume d'air s'accumulera simplement sous le plafond.
2. Le dispositif de ventilation naturelle uniquement au premier étage d'une maison de deux étages pendant la conception perturbera le processus de fonctionnement de la ventilation.

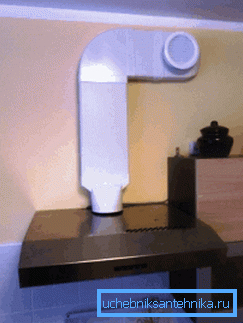

3. La création d’un canal de ventilation commun à deux pièces de l’appartement ne fera que déplacer les masses d’air entre elles, plutôt que de les transporter à l’extérieur. Nous recommandons à chaque pièce de faire sa propre ventilation, en particulier dans la cuisine, la salle de bain et la salle de bain.


4. Si la pente du toit est mal équipée, le tuyau d'échappement commencera à aspirer de l'air et à ne pas le souffler. Ce détail doit être pris en compte lors de la conception et de l'installation du système. Le travail de la hotte au contraire, hélas, n’est pas rare dans les conditions modernes. Ces défauts sont corrigés en installant des dispositifs spéciaux sur les tuyaux. Cela peut être dû à une longueur insuffisante du tuyau d'échappement. De plus, l'effet d'un tel échappement sera minime. Une autre option - le mauvais choix d'emplacement pour l'installation d'échappement externe.

1. Dans la cuisine, dans la salle de bain et dans la salle de bain, il doit y avoir un système de ventilation naturelle. Dans le même temps, seuls les systèmes d’échappement mécaniques limitent aujourd’hui la dépendance du microenvironnement à l’électricité et à la présence humaine. Si vous n'allumez pas le système pendant longtemps, l'air dans la pièce commencera à stagner. Vous devez également vous rappeler qu'un tel environnement aura un effet néfaste sur les matériaux.

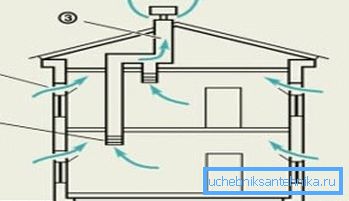

2. Angle d'installation incorrect. La position horizontale du conduit d'évacuation ne conduit qu'à la stagnation de l'air, il est donc nécessaire de leur fournir des ventilateurs. En ventilation naturelle, ils doivent être verticaux, en dernier recours, un angle inférieur à 35 ° est autorisé.

Conseil: il est indispensable de calculer et de dessiner avec précision les conduits de ventilation avant de mettre en place une ventilation naturelle.

1. Les conduits d'échappement froids réduisent les échanges d'air, ils doivent donc être chauffés. Plus la différence de température entre les masses d'air à l'extérieur et dans les canaux est grande, plus l'extraction sera efficace. N'oubliez pas que pendant la période froide, les canaux peuvent geler et que les propriétés de ventilation se détériorent.
2. Si vous ne fournissez pas de flux d’air au foyer, cela gênera le système d’échappement. En raison du manque d'oxygène, il commencera à le pomper des canaux d'échappement. Par conséquent, l'installation de cheminées et de poêles nécessite un raffinement minutieux du système de ventilation. Par exemple, il est nécessaire de prévoir un tuyau de ventilation séparé dans la pièce pour lui fournir de l’air pur et d’ajouter un volume d’oxygène frais au foyer.

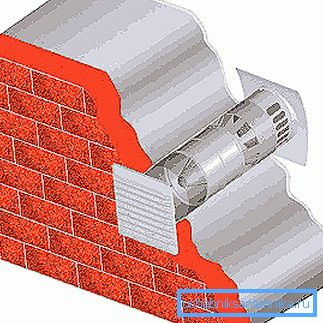

3. En raison de l'étanchéité des systèmes de portes et fenêtres modernes, le système de ventilation naturelle peut fonctionner de manière intermittente, en particulier s'il a été remplacé dans de vieilles maisons. Là, on supposait que de l’air frais pénétrerait dans les locaux par les trous qui y sont ménagés. Par conséquent, lors de l'installation de fenêtres en métal-plastique, il est nécessaire de fournir une aération plus intensive des masses d'air stagnantes.

1. Manière difficile pour l'air, en raison de laquelle la circulation est incorrecte. Il commence à couler de pièces plus sales vers des pièces moins sales, par exemple d’une salle de bain à une salle de séjour. Nous vous recommandons de réviser les canaux de ventilation et de les simplifier, sinon vous n’avez tout simplement pas le temps d’atteindre le système de ventilation.

Conseil: pour établir un échange d’air correct après le remplacement de vieilles fenêtres par des fenêtres en plastique, il est nécessaire de maintenir les conduits de ventilation dans ces dernières.

Les erreurs ci-dessus sont des défauts de conception. Vous pouvez en appeler un autre sans tenir compte des portes intérieures. Nous recommandons que lors de la conception de la ventilation naturelle, tenez compte de ces éléments et des partitions.

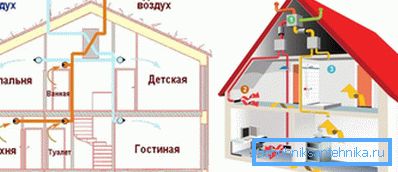

Types de base de ventilation naturelle

Lors de la conception de la ventilation naturelle, n'oubliez pas que le principe de fonctionnement est un paramètre primordial, car la circulation de l'air dans la pièce dépendra uniquement de l'exactitude des calculs préliminaires. En cas d'erreur, l'échange d'air peut être insuffisant, ce qui entraînera des conséquences négatives, telles que l'augmentation de l'humidité, la stagnation des masses d'air, l'apparition de moisissures et de champignons.

Comment équiper le système

Chaque bâtiment a ses propres caractéristiques, par conséquent, la circulation de l'air en eux se produit avec leur compte obligatoire. Par exemple, en plus des évents prévus pour la ventilation des fenêtres et des fissures sous la porte, le matériau de construction à partir duquel le bâtiment a été construit est pris en compte.

Le bois peut "respirer", de sorte que l'air peut pénétrer librement à travers les pores du matériau dans la pièce. Le matériau de la brique et du cadre n’ayant pas ces propriétés, le calcul n’est fondé que sur un débit suffisant des évents et des fentes dans les ouvertures des fenêtres.

Dans une zone résidentielle, les flux d’air circulent en raison de l’espace sous les portes intérieures. Le système d'échappement doit être concentré près de pièces spéciales, car les valeurs des paramètres de base de l'environnement atmosphérique augmentent ici, par exemple dans la salle de bain ou la cuisine.

Ce principe s’applique aux immeubles de grande hauteur. La seule différence est que l’autoroute centrale commune à tous les appartements est équipée de branches divergentes par rapport à leurs salles de bains et leurs cuisines.

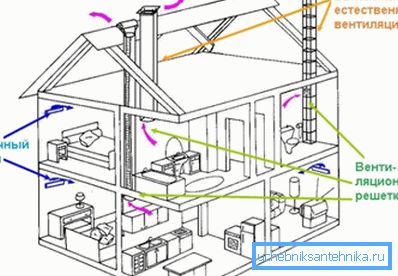

Comment faire un projet

Ci-dessous, nous vous aiderons à comprendre le processus:

1. Effectuez un calcul de la ventilation naturelle, dans lequel calculez les performances du système installé. Dans ce cas, vous devez connaître la valeur de l'échange d'air et sa multiplicité. Actuellement, la norme est de 60 m.³/ h par personne. Vous devez multiplier ce nombre par le nombre de personnes vivant dans un appartement ou une maison. Pour déterminer la multiplicité, il faut multiplier la multiplicité normalisée par le volume de la pièce. Faites des calculs pour chaque pièce, puis ajoutez les résultats. Des calculs sont faits pour chaque pièce et les résultats sont résumés.
2. Tracez la ventilation naturelle en fonction des caractéristiques physiques de l'air à différentes températures. Il est entendu que les grilles d’échappement doivent être installées aussi près que possible du plafond. Tous les conduits doivent être situés en haut de la pièce.
3. Calculez la section des conduits de ventilation. Notez que dans ce cas, il s'agira d'un ordre de grandeur supérieur à celui de la ventilation artificielle.

1. Notez que la longueur des canaux de ventilation affecte la vitesse de déplacement des masses d'air le long de ceux-ci. Par conséquent, l'installation de circulation naturelle dans le grenier n'est pas toujours justifiée.
2. Utilisé pour renforcer l'action mécanique de la station de traction - déflecteurs, en les installant au niveau du conduit de sortie. Pendant le fonctionnement, ils rejettent de l'air, ce qui augmente considérablement la vitesse de déplacement des masses d'air.

Conclusion

Cet examen vous a appris comment fonctionne la ventilation naturelle, ses aspects négatif et positif, où et comment elle est installée. L'installation et le fonctionnement du système ne vous poseront aucun problème si vous avez déjà effectué le calcul correct. N'oubliez pas que dans des pièces spéciales, il est préférable d'utiliser une ventilation combinée. La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
