Ventilation résidentielle: schémas et exigences

Comment mettre en œuvre la ventilation dans un immeuble résidentiel - appartement ou privé? Que disent les codes de construction actuels à ce sujet? Quelles normes de circulation d'air doivent être suivies lors de la conception personnelle?

Comment mettre en place un échange d'air dans une maison privée? Essayons de le comprendre.

Exigences réglementaires

Commençons par une étude de la réglementation existante. SNIP réel pour la ventilation des bâtiments résidentiels - 2.04.05-91 Chauffage, ventilation et climatisation et 2.08.01-89 Bâtiments résidentiels.

Pour la commodité du lecteur, nous réunissons les exigences clés des documents.

La température

Pour un salon, il est déterminé par la température du plus froid cinq jours par an.

• Avec une valeur supérieure à -31C dans les salles, il est nécessaire de supporter au moins + 18C.
• Lorsque la température de la semaine de cinq jours la plus froide est inférieure à -31 ° C, les exigences sont un peu plus élevées: les salles doivent être au minimum de + 20 ° C.

Pour les chambres d'angle avec au moins deux murs communs avec une rue, les taux sont 2 degrés plus élevés - +20 et + 22С, respectivement.

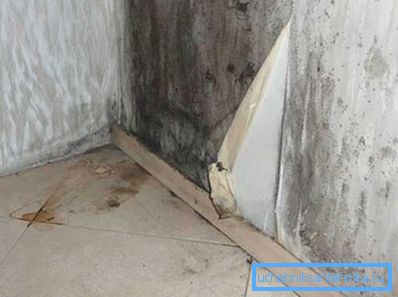

Utile: la variabilité des besoins est due au fait qu’à des températures basses et des pertes de chaleur croissantes, le point de rosée (le point dans l’épaisseur de la structure environnante, où commence la condensation de la vapeur d’eau) se déplace vers la surface interne. Les températures indiquées excluent le gel du mur.

Pour les salles de bain, la température minimale est de + 18 ° C, pour les salles de bain et les douches - +24.

Échange d'air

Quelles sont les normes de ventilation des locaux d'habitation (plus précisément, le taux d'échange d'air dans ceux-ci)?

Exigences supplémentaires

Quelles autres exigences et recommandations peuvent être trouvées dans le SNiP sur le chauffage et la ventilation des bâtiments résidentiels?

• Le système de ventilation peut prévoir un échange d'air entre des pièces séparées. Autrement dit, vous pouvez disposer la hotte dans la cuisine et le flux d’air dans la chambre à coucher. En fait, le document spécifie la recommandation: une ventilation doit être fournie dans les cuisines, les salles de bain, les toilettes et les armoires de séchage.

• La ventilation de l'appartement doit être raccordée au canal de ventilation général à au moins 2 mètres du plafond. Les instructions sont conçues pour minimiser les risques de basculement par temps venteux.
• Lors de l'utilisation de pièces séparées dans une maison résidentielle à usage public, elles sont alimentées par leur propre système de ventilation, non connecté à la maison.
• Aux températures les plus froides pendant cinq jours inférieures à -40 ° C pour les bâtiments de trois étages et plus, l'équipement de ventilation forcée avec système de chauffage est autorisé.
• Les chaudières à gaz et les colonnes avec rejet de produits de combustion dans la ventilation générale ne peuvent être installés que dans des bâtiments ne dépassant pas cinq étages. Les chaudières à combustibles solides et les chauffe-eau ne peuvent être installés que dans des bâtiments d'un ou deux étages.
• Il est recommandé de fournir de l’air d’alimentation sur place avec un séjour permanent de personnes. Ce qui, en fait, nous ramène encore au schéma déjà mentionné: le flux d’air dans les pièces à vivre et les gaz d’échappement dans la cuisine et la salle de bain.

Comment ça marche

Nous avons donc étudié les exigences de base pour la ventilation des locaux d’habitation. Et comment est la ventilation dans les immeubles et les maisons privées?

Immeubles d'habitation

Les traditions

Le schéma traditionnel pour la Russie et l'ensemble de l'espace post-soviétique est la ventilation naturelle, qui utilise la différence de densité entre l'air chaud et l'air froid pour l'échange d'air. Warm est forcé vers la partie supérieure de la pièce et de là vers le canal de ventilation; l'afflux de froid dans les maisons de construction soviétique était assuré par des bouches d'aération et des cadres de bois desserrés.

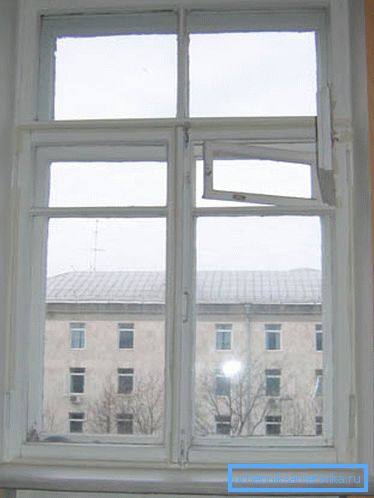

La ventilation d'échappement a été équipée selon le schéma déjà mentionné: dans les salles de bains, les toilettes et les cuisines. Les pièces étaient ventilées à l'air frais.

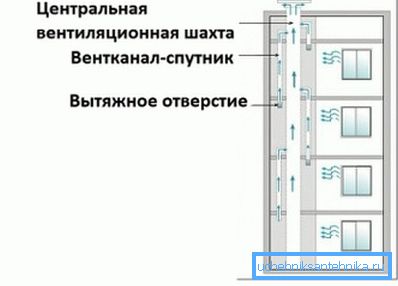

Comme le canal de ventilation verticale propre à chaque appartement est un luxe interdit dans les immeubles de grande hauteur, les systèmes de ventilation des appartements individuels ont commencé à être combinés par des puits verticaux.

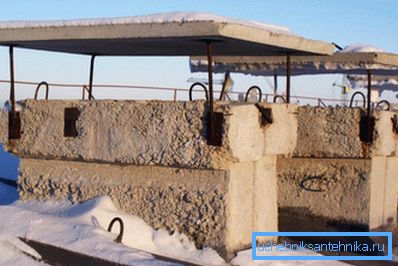

Les mines étaient unies par un canal horizontal qui conduit au toit et est équipé d'un parasol pour le protéger des précipitations; la sortie de chaque appartement était alimentée par un court canal vertical - un satellite empêchant les échanges d'air entre les appartements.

Quels sont les avantages d'un tel schéma:

• Simplicité de construction et, par conséquent, coûts d'investissement minimes.

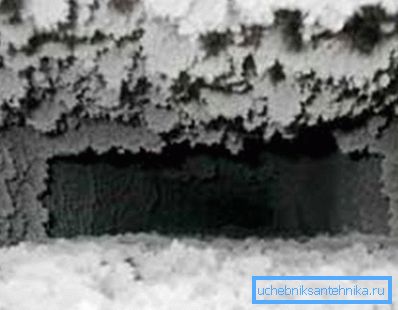

• Coûts d'exploitation minimaux. En substance, elles ne sont réduites qu’à un nettoyage rare des canaux de ventilation obstrués. La cause du colmatage est la suie des cuisinières à gaz et, rarement, les violations pendant les travaux de construction.

• Le flux d'air frais dans la pièce directement de la rue, sans aucun traitement intermédiaire.

Bien sûr, ce n’était pas sans défauts.

• Aux étages supérieurs, la pression qui assure le travail de ventilation est minimale. A partir de là - cas fréquents de renversement notoire de la poussée par temps venteux.
• Un long canal avec des murs rugueux (matériaux traditionnels de la mine et branches de l'appartement - brique et béton) offre une résistance aérodynamique élevée, réduisant l'efficacité de la ventilation.
• Les canaux fuient souvent: le mortier de ciment est utilisé pour connecter leurs éléments. Les fuites d'air réduisent encore la traction.

La modernité

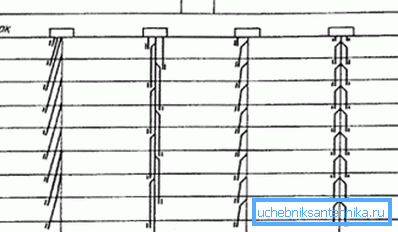

Récemment, avec la construction de nouveaux bâtiments, un système avec un grenier chaud a été de plus en plus mis en œuvre. A quoi ressemble-t-elle?

Les canaux horizontaux reliant plusieurs mines appartiennent au passé. Au lieu de cela, le grenier entier transformé en une chambre à pression statique.

Important: en raison de la stabilisation de la température élevée dans le grenier, l’un des principaux problèmes de l’étage supérieur est résolu: le plafond froid. En conséquence, les besoins en chauffage sont réduits.

Les mines combinées avec des dérivations horizontales forment une seule unité de fabrication industrielle. Cela minimise le nombre de composés susceptibles de fuir.

Le dégagement du grenier est installé dans chaque section de la maison. Sa combinaison avec la salle des machines d'ascenseur permet, sans perturber l'apparence architecturale de la maison, d'augmenter la hauteur du problème jusqu'à 2 mètres du niveau du toit, augmentant ainsi encore la traction.

Les parapluies protégeant la mine de la pluie et de la neige ont disparu: ils ont provoqué une chute de poussée. Au lieu de cela, une palette avec un drain dans le système d'égout est installée à la base de la mine.

La mine donnant sur le toit a acquis une section transversale carrée, ce qui améliore la traction par temps venteux, quelle que soit la direction du vent.

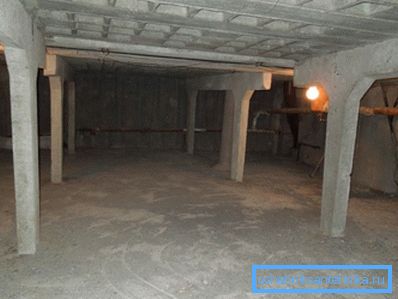

Le grenier, assemblé à partir de dalles en béton armé, a commencé à être divisé en sections.

Ainsi résolu deux problèmes:

1. Les flux d'air provenant de différentes entrées ne peuvent pas être mélangés. Leur mélange dans certaines conditions pourrait entraîner le fait que la poussée dans un canal augmenterait au détriment d'un autre canal.
2. Les règles de sécurité incendie en vigueur ont été observées: une cloison coupe-feu peut empêcher la propagation de produits de combustion chauds lors d’un incendie.

Quel est le résultat?

• Le travail de ventilation en général est devenu plus stable, indépendamment de la force et de la direction du vent.
• La résistance aérodynamique du canal satellite est passée de 1–1,5 à 6–9 Pa, ce qui a rendu l’échange d’air dans les appartements moins dépendant du sol.

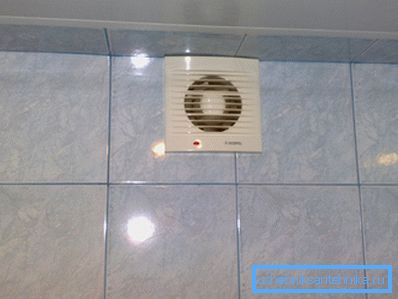

Nuance: sur les deux derniers étages, la traction peut encore être insuffisante, car les canaux - satellites de la hauteur requise - ne peuvent tout simplement pas être accueillis. Le problème est complètement résolu en installant des ventilateurs d'extraction dans les appartements: dans ce système, leur travail ne peut plus conduire au fait que l'air évacué d'un appartement ira dans l'autre.

Échappement forcé

Le principal problème de tout système de ventilation naturelle est sa dépendance à la force du vent.

La solution à ce problème est assez évidente:

1. La résistance aérodynamique de la mine est artificiellement sous-estimée (par exemple, en installant des vannes ajustables).
2. L'arbre est fourni avec un ventilateur radial avec système de réduction de bruit.

Le prix de l'efficacité accrue est une légère augmentation des coûts d'exploitation et de la valeur d'investissement du projet.

Expérience à l'étranger

Un système de ventilation plutôt intéressant est mis en œuvre dans des immeubles à plusieurs appartements par des constructeurs allemands.

• La ventilation est organisée dans la cuisine et la salle de bain combinée.

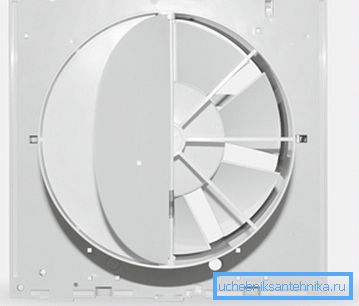

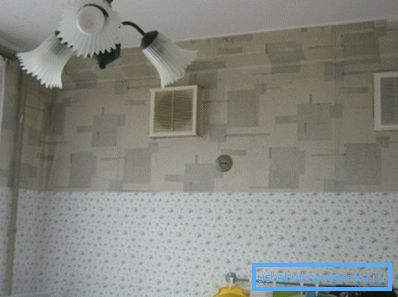

• L'entrée d'air est un canal commun qui s'ouvre dans la pièce avec plusieurs petites ouvertures autour de son périmètre et une vanne centrale équipée d'un solénoïde et d'un ressort de rappel. Le conduit d'air a une traînée aérodynamique élevée et une caméra pour réduire le bruit.

Comment ça marche:

• En mode veille, la hotte est réalisée dans une quantité limitée.
• Lorsque vous allumez la lumière dans la salle de bain ou que vous alimentez de force le robinet de la cuisine, la capacité de la prise d’air augmente considérablement; De plus, la ventilation forcée est activée.

Construction de maison privée

Il est clair que pour les maisons unifamiliales, il n’existe pas de système général de ventilation: le projet est conçu pour une structure spécifique. L'auteur s'autorisera à partager ses propres réflexions, étayées par l'expérience de l'installation d'une ventilation dans sa maison.

Sélection du schéma

Le choix s'est porté sur une ventilation par aspiration forcée et un flux d'air naturel par le sous-sol.

Il y avait plusieurs motifs.

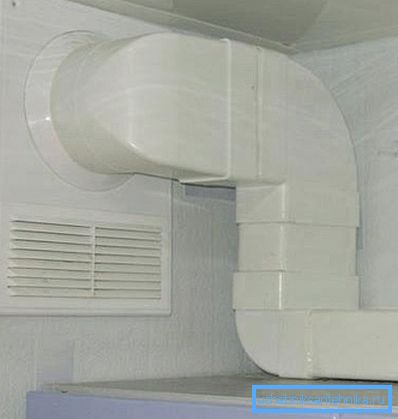

• La ventilation d'échappement consiste à poser un seul canal.. Fourniture et échappement - deux, ce qui signifie beaucoup plus de travail et des dégâts aux réparations déjà effectuées.

Il convient de préciser: dans ce cas, le canal d'évacuation de l'air a déjà été utilisé. Dans ce rôle, le sillon déguisé par les constructeurs entre la poutre sur laquelle reposaient les dalles de plancher et le mur extérieur est apparu. Il suffisait de percer des trous pour l'admission d'air et d'organiser l'échappement dans la rue.

• Le calcul de la ventilation naturelle des bâtiments résidentiels est extrêmement complexe. à cette fin, soit des formules complexes qui prennent en compte de nombreuses variables sont utilisées, soit des calculatrices en ligne, donnant souvent des résultats peu fiables. En mode d'échappement forcé, la performance avec l'erreur minimale est égale à la performance du ventilateur d'extraction.
• La prise d'air du sous-sol (sec et situé sous le niveau du sol) a permis de stabiliser la température de l'air soufflé quelles que soient les conditions météorologiques.. La température du sol en dessous du point de congélation est maintenue entre +10 et +14 degrés.

• Coûts d'exploitation négligeables. Nous donnons un tableau de la dépendance de la puissance consommée par le ventilateur sur ses performances.

Mise en œuvre

La mise en œuvre du régime de leurs propres mains nécessitait une dépense minimale en temps et en argent.

• La circulation de l'air est organisée dans les salons. Les trous dans le sol sont recouverts de grilles avec des filets pour se protéger contre les insectes.

• Grilles d'échappement installées dans des plaques de plâtre, fermant le canal entre le boulon et le mur.
• Du chenal à la rue, un trou a été percé dans lequel un tuyau d'échappement avec un ventilateur et un parapluie a été installé pour le protéger de la pluie et de la neige. Le tuyau est scellé et calfeutré; le ventilateur est équipé d'un interrupteur à distance.

Les dépenses totales se sont élevées à environ 1 500 roubles. Le niveau d'humidité dans la maison s'est stabilisé à un niveau confortable; La température en hiver avec le chauffage éteint est d'au moins + 12 ° C.

Conclusion

Nous espérons que notre article miniature sur l’organisation de la ventilation sera utile au lecteur.

Comme d’habitude, la vidéo de cet article contient des documents thématiques supplémentaires. Des succès!
