Ventilation sans fumée: principales caractéristiques et

Dans cet article, nous allons parler de ce qui constitue un système de ventilation sans fumée, selon quels critères il est calculé et quelles sont les fonctionnalités de son appareil.

Probablement, il n'y a pas un seul objet de construction qui serait complètement protégé contre l'inflammation non autorisée. Afin d'éliminer rapidement et efficacement la fumée de la pièce en cas d'incendie et de limiter la propagation des produits de combustion, un système de ventilation par aspiration est utilisé.

Caractéristiques de l'application

Le système de ventilation anti-fumée standard est utilisé pour alimenter les cages d'escalier, les cages d'ascenseurs et les serrures de vestibule afin d'empêcher la propagation des produits de combustion dans ces salles (voir également l'article Ventilation pour tuiles métalliques - but et installation).

Un système d'admission bien conçu peut efficacement éliminer la fumée et le monoxyde de carbone des pièces directement desservies en cas d'incendie, ainsi que des pièces auxiliaires telles que les couloirs, les couloirs, etc. En conséquence, les personnes peuvent quitter la pièce où un incendie a été détecté de manière relativement sûre.

Les dispositifs responsables du désenfumage, conformément aux exigences de sécurité incendie, sont obligatoires pour l'installation dans des locaux tels que:

• parking souterrain et aérien fermé;
• ateliers de production et installations de stockage;
• des salles avec des foules permanentes de personnes;
• salles de marché et pavillons;
• théâtres et cinémas;
• atria de construction supérieure à 28 m;
• des passages;
• couloirs de plus de 15 m de long ne disposant pas de lumière naturelle (selon SNiP 41-01-2003)
• salles d'attente dans les aéroports dans les gares, etc.

Parmi les fonctions supplémentaires des systèmes de désenfumage, notons les suivantes:

• la création de conditions de travail optimales pour le personnel chargé de la maintenance des équipements spéciaux fonctionnant en cycle continu;
• fournir les conditions nécessaires à une action efficace des sapeurs-pompiers lors de l'extinction des incendies et des opérations de sauvetage;
• assurer les conditions nécessaires au bon fonctionnement de nombreux équipements technologiques de haute précision.

Caractéristiques de construction

La conception de la ventilation anti-fumée tient compte des particularités des appareils de ventilation conçus pour fonctionner avec des gaz chauffés à des températures élevées. En outre, la conception et la construction de tels systèmes reposent sur la nécessité d’assurer le travail coordonné de tous les éléments entrant dans les systèmes de ventilation.

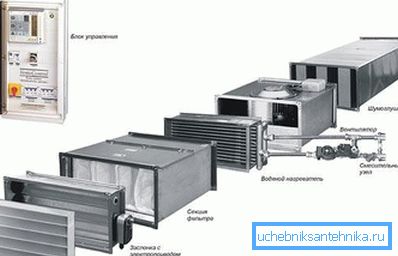

Pour le fonctionnement de systèmes efficaces de désenfumage, des éléments tels que:

• ventilateurs spécialement conçus et fabriqués pour pouvoir fonctionner dans des conditions de fonctionnement particulièrement difficiles;
• conduits de ventilation (collecteurs, conduits d'air et mines) fabriqués conformément aux normes de résistance au feu;
• des clapets coupe-feu ouverts et fermés, y compris des modifications de fumée et de produits ignifuges;
• portes et moustiquaires anti-feu et anti-fumée.

Important: La conception des systèmes de ventilation par aspiration des fumées dans les couloirs des bâtiments résidentiels et publics est réalisée séparément des autres systèmes utilisés pour protéger les locaux.

Calcul du système de désenfumage

Le manuel d'instructions pour les systèmes d'extraction de fumée prévoit l'évacuation des produits de combustion des zones de fumée. Dans les normes de l'époque de l'URSS, la superficie de ces zones était estimée à 1500 m². Le temps a passé et l'enlèvement de fumée selon SNIP 41-01-2003 prévoit une zone de fumée pouvant atteindre 3000 m²?.

Concevez vous-même des systèmes pour des locaux d’une superficie supérieure à 3 000 m², la zone de fumée doit être divisée en plusieurs zones d’une superficie maximale de 3 000 m², comme stipulé dans les normes correspondantes.

Le calcul des paramètres de base de la ventilation sans fumée des bâtiments est effectué conformément aux exigences de la norme MDS 41-1.99 «Recommandations pour la protection contre la fumée en cas d'incendie».

Important: Outre ces normes, les caractéristiques des voies d'évacuation, leur longueur, le nombre simultané de personnes pouvant en profiter lors de l'évacuation, etc. sont prises en compte.

Le calcul de la ventilation sans fumée a un but unique, à savoir la détermination du débit (quantité) d’air fourni, qui suffit pour fumer au-dessus et n’est pas descendu au-dessous de la hauteur de la zone supérieure du couloir pendant tout le temps requis pour évacuer les personnes.

À quoi devez-vous porter une attention particulière lors de ces calculs?

• Nous prenons en compte la possibilité d’incendie dans des pièces situées non pas dans l’un, mais dans chaque compartiment incendie du bâtiment.
• Nous tenons compte du fait qu'en moyenne l'installation d'extraction de désenfumage est caractérisée par une capacité pouvant atteindre plusieurs milliers de mètres cubes par heure. Dans le même temps, le débit du système de protection contre la fumée en air frais peut atteindre des dizaines de milliers de mètres cubes par heure.
• Nous tenons compte du fait que la vitesse maximale d’air dans les conduits d’air sans fumée atteint 11 m / s, alors que la vitesse recommandée est comprise entre 9 et 11 m / s.

Recommandations pour le choix de l'équipement

• Lorsque vous choisissez et achetez un équipement anti-fumée, les économies réalisées sont inappropriées. Le fait est que le prix de tels équipements, même dans la version la plus chère, est inférieur d’un ordre de grandeur au coût des équipements pouvant être évacués lors d’un incendie.

Il est inutile de rappeler que la vie humaine n'a pas de prix!

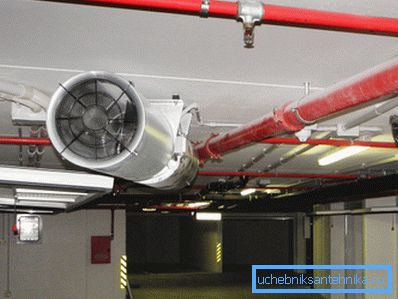

• En choisissant des ventilateurs pour compléter le système, nous privilégions les modifications spéciales conçues pour fonctionner avec des gaz chauffés à des températures critiques (jusqu'à + 600 ° С). En règle générale, les modifications spéciales anti-fumée et anti-explosion sur les toits sont conçues pour fonctionner dans de telles conditions.

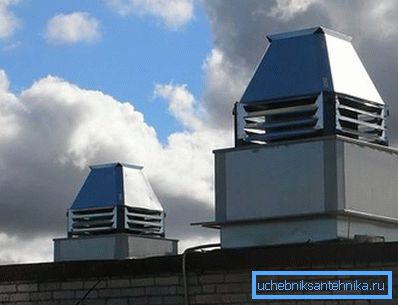

• L'installation de ventilateurs anti-fumée n'est autorisée que dans les pièces isolées des ventilateurs classiques.. S'il n'y a pas de pièce isolée pour de tels besoins, l'équipement peut être installé sur le toit d'un bâtiment.
• Dans les systèmes de ventilation sans fumée, l’utilisation de conduits et de conduits en matériaux non combustibles correspondant à la classe "P" (résistance au feu EI 30, EI 150).
• Les réseaux pour le dispositif des ouvertures de réception pour l'admission d'air de l'extérieur ne doivent pas être situés à moins de 5 mètres du lieu de la supposée décharge de produits de combustion des systèmes de ventilation.

Caractéristiques de l'organisation de la gestion des systèmes de désenfumage

Pour que le test de ventilation des fumées soit un succès, il est nécessaire d’établir une gestion efficace du système.

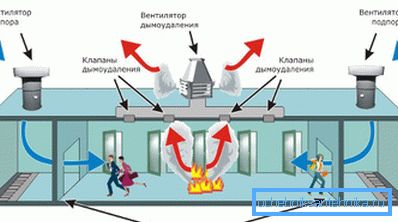

Le système moderne de ventilation à contrôle de fumée fonctionne selon deux modes:

• en mode automatique, la ventilation est lancée après le déclenchement de l'alarme incendie;
• en mode distant, la ventilation est activée en appuyant sur un bouton situé à la sortie d'urgence du sol.

Important: Les systèmes de contrôle de fumée doivent être conçus de manière à ce que lors du démarrage des ventilateurs lors d’un incendie, les systèmes de ventilation générale et de climatisation installés et fonctionnant dans la pièce où se trouve l’incendie s’éteignent automatiquement.

Conclusion

Nous avons donc passé en revue les informations générales relatives à la construction et au fonctionnement de la ventilation anti-fumée (voir également l’article Système de filtrage: objectif de l’appareil, appareil, étude des échantillons).

Vous trouverez plus d'informations utiles en visionnant la vidéo dans cet article.
