Volet de ventilation: objectif, caractéristiques de

Les vannes d’amortissement pour la ventilation ou les vannes papillon sont conçues pour réguler et répartir le débit d’air dans les conduits de ventilation. C'est l'un des principaux moyens de configurer et de contrôler le système dans son ensemble et ses composants. Nous parlerons de l'appareil et des caractéristiques des vannes papillon.

Papillons des gaz pour conduits de ventilation

Appareil

Le registre d’air pour la ventilation est un cadre qui épouse la forme de la section de canal sur laquelle la lame ou le système de lames est installé. Les pales ou pales montées sur un axe de rotation, dont la rotation permet un ajustement en douceur de la position de ces dernières (voir également l'article Valve de ventilation pour fenêtres en plastique - la clé d'un microclimat sain dans la maison).

L'axe lui-même ressort à une extrémité par le boîtier vers l'extérieur, à l'emplacement de la manette de contrôle ou de l'entraînement électrique / pneumatique. Le cadre peut être intégré au canal en tant que pièce moulée ou superposé à la manière d'un treillis. Les connexions peuvent être une bride, un bandage et un mamelon.

La rotation de l'axe assure le mélange ou l'ouverture du canal, ajustant ainsi son débit. En position de fermeture extrême, la pale est parallèle au plan de la section du conduit, à l'extrême ouverte - presque perpendiculaire.

Faites attention! Pour faire pivoter l'axe de plus de 90 degrés, il n'y a pas de point, car dans ce cas, tout en maintenant le sens de rotation, le résultat commence à changer en sens inverse.

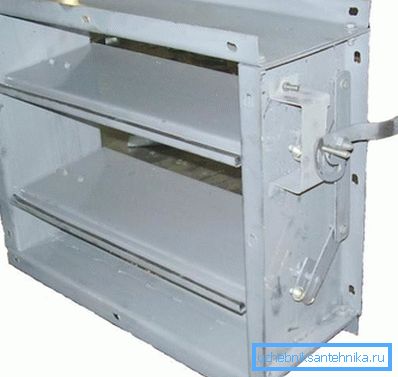

Dans le cas d’un système d’aubes, lorsque le canal est bloqué non pas par une aube, mais par un design semblable à un store, l’axe de rotation n’est pas un, mais au même nombre que les aubes. Tous ces axes sont également mis en évidence à une extrémité, où ils sont reliés par un pas commun, en agissant sur lequel toutes les pales peuvent être tournées selon le même angle.

Espèces

Les vannes sont classées selon plusieurs paramètres: finalité, forme, type de commande de pilotage et fonctions principales.

Sur rendez-vous, toutes les vannes peuvent être divisées en groupes suivants:

• Vannes d'air. Conçu pour ajuster le mouvement des masses d'air sans ajout de gaz inflammables, de solides en suspension dans l'aérosol et de fumée à des températures allant jusqu'à 80 degrés. La pression maximale dans le canal est de 1500 Pa. Utilisé dans les systèmes de ventilation des entrepôts, des magasins de légumes et d’autres objets domestiques;

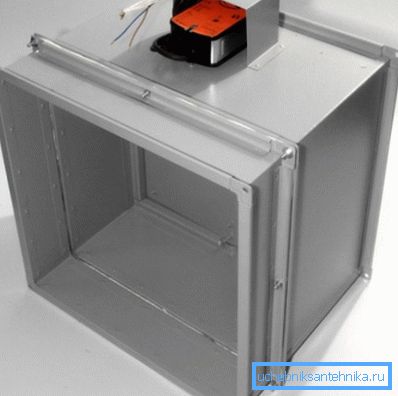

• Ignifuge. Il en existe deux types: ignifuge et fumée, alors que les premiers sont normalement ouverts et les derniers normalement fermés. Ils protègent les ouvertures des structures environnantes contre la pénétration de flammes et éliminent également les gaz de combustion des locaux;
• Anti-déflagrant. Peut être attribué à une variété d'appareils de lutte contre l'incendie, mais leur principale différence réside dans le travail dans des environnements explosifs. La conception est faite de sorte que l'apparition d'une étincelle pendant son fonctionnement est exclue;
• Unifié. Le type de registre le plus courant est utilisé dans les systèmes de ventilation et de climatisation d'objets civils et ménagers, ainsi que dans les systèmes de chauffage à air.

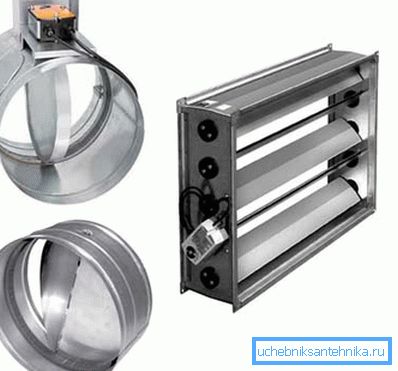

Sous forme, ces dispositifs répètent les contours de la section de canal, il existe donc trois types principaux:

• rond,
• rectangulaire
• carré

Peut aussi être intégré et en surcharge.

De par la nature de l'entraînement, il existe de telles variétés:

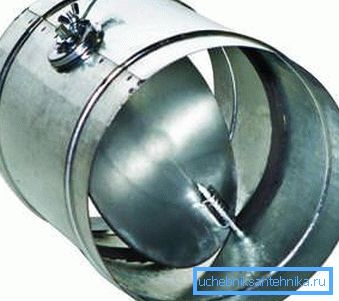

1. Mécanique à entraînement manuel (marquage - "P"). L'axe rotatif est équipé d'un levier ou d'une pointe de profilé pour la préhension à l'aide d'une clé. Souvent, le levier se présente sous la forme d’un manche muni d’un rapporteur, qui indique l’angle de rotation de la lame;

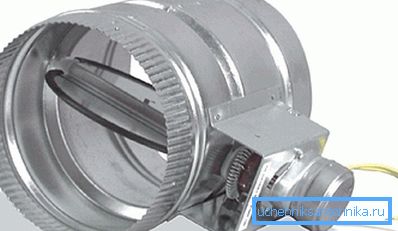

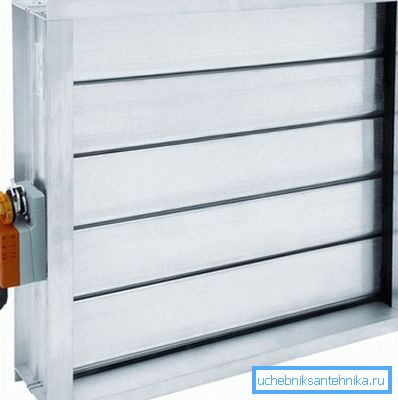

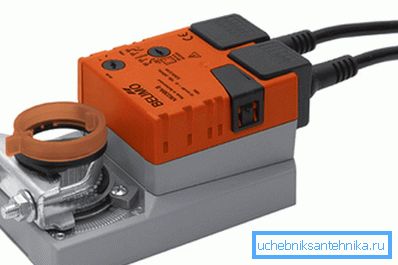

2. Volets de ventilation motorisés (étiquetés "E"). Le mécanicien de contrôle est entraîné par un servo monté sur le corps de l'appareil. Utilisé dans les systèmes automatiques et dans les canaux de grande section;
3. Vannes à entraînement pneumatique (marquage - "P"). Différent de la conception de l'entraînement électrique.

De plus, les appareils sont divisés en différents groupes fonctionnels:

• clapets anti-retour;
• dispositifs d'urgence;
• normalement ouvert;
• normalement fermé;
• à ressort, etc.

Le contrôle peut être effectué au moyen d'une automatisation, d'un signal via une télécommande centralisée ou manuellement.

Faites attention! Le prix de chaque produit dépend fortement de son objectif, de sa taille, du type de lecteur et du fabricant. Les espèces les moins chères peuvent coûter quelques centaines de roubles.

Caractéristiques de réglage et d'ajustement

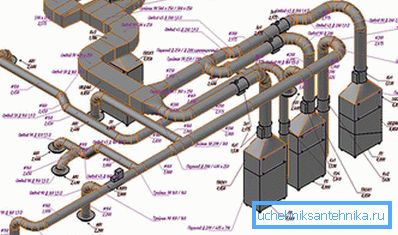

La principale tâche de la configuration et de la mise au point des systèmes de ventilation est de veiller à ce que les paramètres de débit d’air définis par le projet soient définis sur tous les sites du réseau.

Il est assez difficile de faire cela de vos propres mains sans un ensemble de connaissances de base, mais si vous décidez, notre instruction abstraite vous aidera:

• La pression totale et les performances du ventilateur doivent être adaptées aux données de conception. Ceci est fait en ajustant la fréquence de sa rotation;
• Ensuite, à l’aide de dispositifs de réglage, configurez les branches les plus proches du ventilateur. La performance de ces branches doit correspondre à la conception. En fermant doucement les amortisseurs, la résistance à l'écoulement souhaitée est atteinte;
• L'excès d'air est transféré aux parties de la chaîne où la productivité est faible en termes de calcul. Dans les endroits où il n’ya pas de dispositifs de réglage, des membranes en acier peuvent être installées pour créer une résistance constante;
• Lorsque les débits d'air dans la section de tête du circuit, ainsi que dans les dispositifs d'admission et d'échappement, sont ramenés aux valeurs de calcul avec une erreur ne dépassant pas 10%, la régulation peut être considérée comme terminée avec succès.

Faites attention! Il faut veiller à augmenter la consommation électrique des moteurs de ventilateur en même temps que leurs performances.

Conclusion

Les vannes de ventilation et les registres vous permettent de configurer le système et d’ajuster ses paramètres en temps réel. Le mode automatique et le contrôle manuel des actionneurs de registre sont possibles, ce qui vous permet de créer des solutions intelligentes sophistiquées pour les systèmes de climatisation.

La vidéo de cet article illustre clairement tout ce qui a été dit.
